住宅residential

武汉金地仟佰汇凤凰广场

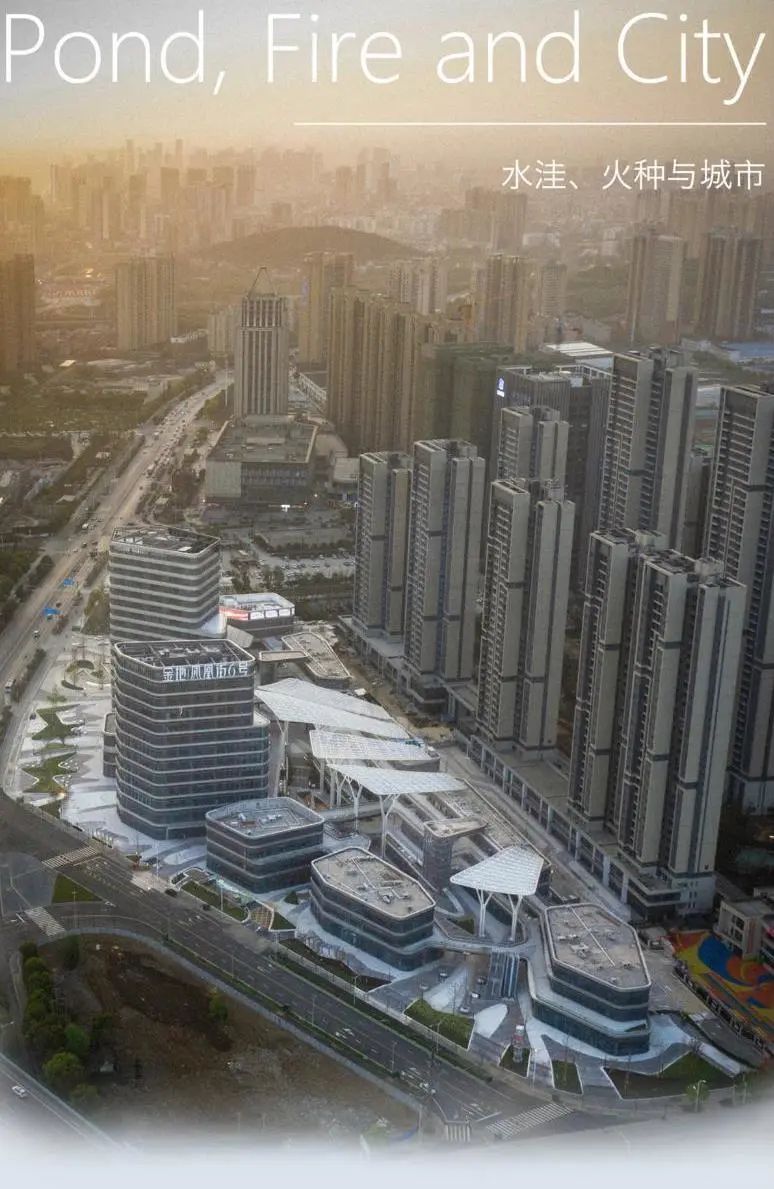

水洼、火种与城市——武汉金地仟佰汇凤凰广场(下)





“中午,太阳照着梧桐树,枝叶密密挤在一起,中间的树叶看起来是深绿色的,边缘的枝叶却在阳光下好似镶上了一层金边。万丈阳光透过树叶,像点点繁星,此时高大的梧桐树就像一把巨人的伞,给我们遮阴凉,让我们在下面快乐地玩耍。”





建筑中的非建筑


上文是孩子关于梧桐树一段充满童趣的描述,也是2017年夏天,我们须要攻克并落实的设计使命,一个具备标识性、实用性、全天候支持以及寓意符号感的生命之树在蔡甸仟佰汇的场地内拔地而起,茁壮生长。


作为建筑中的非建筑,我们给这个设计取了个贴切的代号“梧桐树”,随后开始搜寻案例来支撑这个集造型、结构、仿生于一体的建筑伴侣。

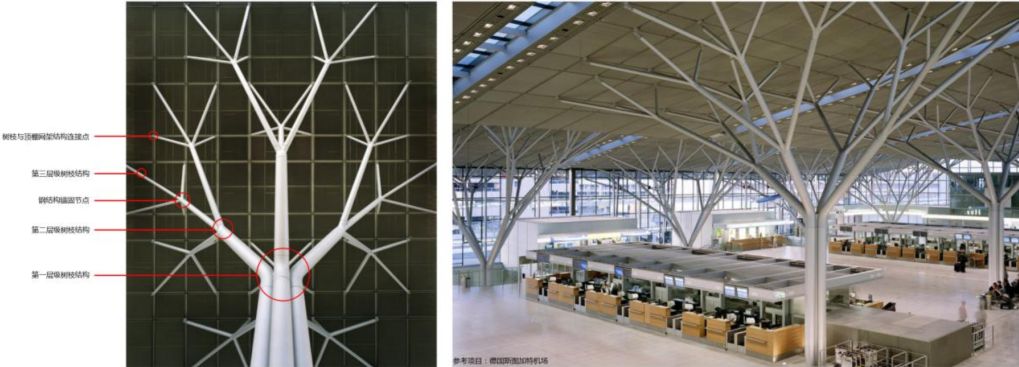

最匹配的,我们找到了斯图加特机场大厅:德系结构纤细,造型优美,其分层次生长出来的树状结构,稳定性强;整个树状结构分为三段式,各段均有统一的尺寸,便于工厂加工建造并可拆卸、组装;与此同时,上部结构与下部结构之间通过连接件锚固在一起,形成统一、稳定的整体。


◎斯图加特机场大厅

然而,落实到本案,绝非是这样标准营建的乐高化操作。由于场地的特殊形态,考虑成本控制、结构落位、空间简约以及建设周期的分序,每颗梧桐树均唯一而不可复制,更进一步的,兼顾造型的优美与完整,我们增加了设计难度:让六颗梧桐的树冠组成空间一体化的三维曲面,成为一把连续的城市雨棚。

由此,场地最西侧的“梧桐1号”采用了最为特殊的三点独立支撑的结构体系。每棵树干以直径650mm的三个钢构柱聚拢形成组团,期间保留内径300mm的内部空间藏住管线,其内侧附着焊接加强件,三个主体柱拔起12米,随后二级枝干由650mm到300mm进行线性过渡,直到距离垂直顶棚约3米处一分为三,形成三级枝干;最后由直径统一的200mm钢构支管点对点精准对位连接顶棚构架。综上,1座顶棚,通过3棵树干,延展为9个枝杈,并以27个支点托举并伸展出梧桐羽翼。


其他五座顶棚的逻辑略有不同,其规则变为每个顶棚通过两颗树干作为支撑,并通过临近屋顶的结构柱网作为顶棚的第三或第四个支点,这种做法,最大程度的节省了顶棚的结构消耗,并给广场空间减少了干扰,真正意义的做到了造型与功能的完美契合

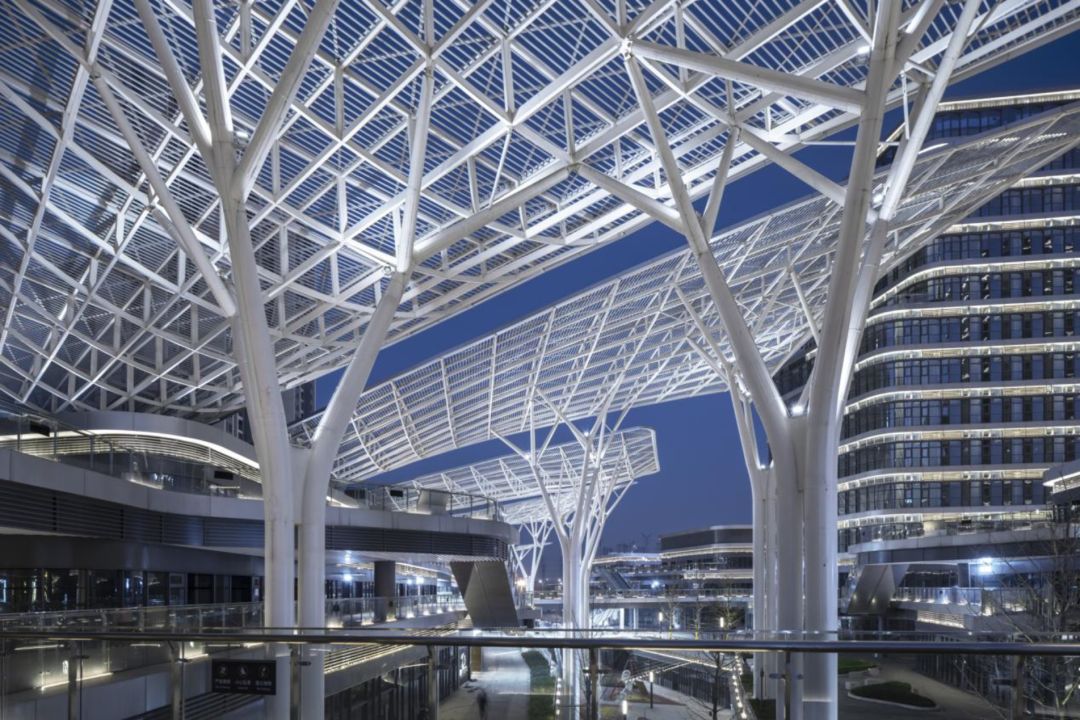

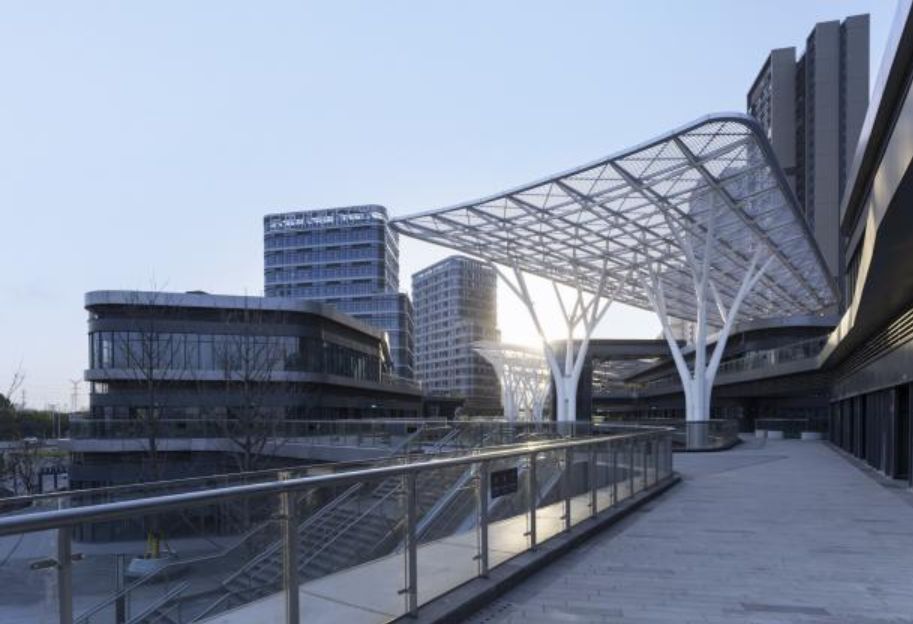

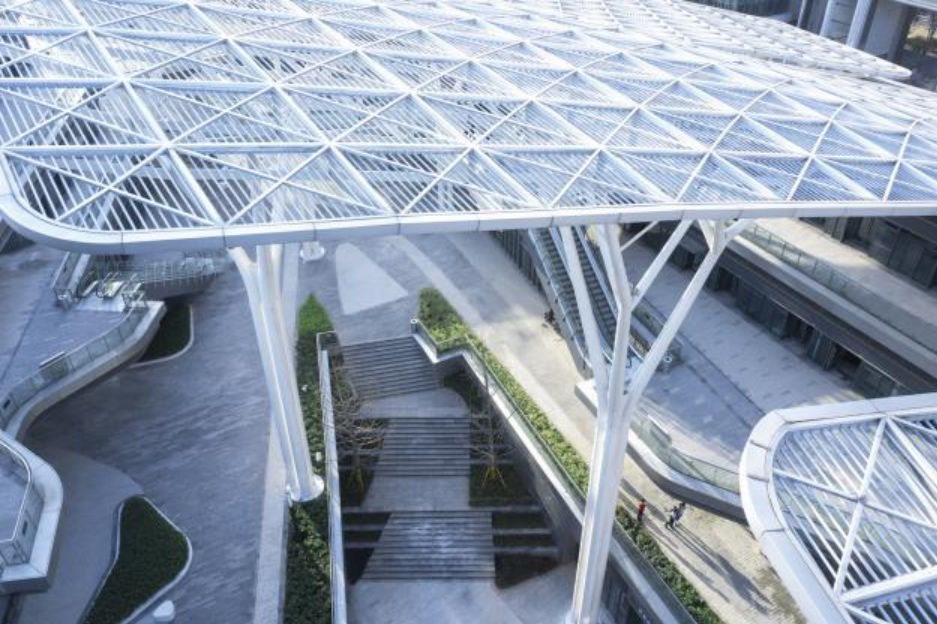

六座亚光米白色顶棚各自独立又相互联动形成整体的韵律节奏,共计5000平米的投影面积,其中最大的“梧桐3号”独立投影面积超过1100平米,由11颗主体树干支撑,一片木叶梧桐由此呈现。

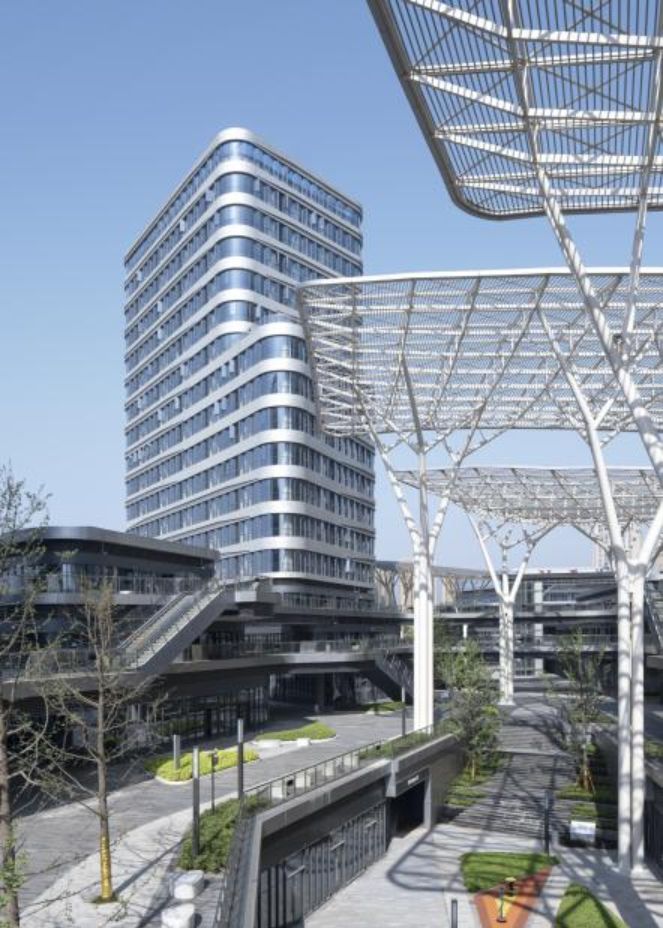

在材料的选择上,为了减轻自重,大雨棚顶部玻璃换成亚克力板,并在结构上增加不锈钢挂钩,以备上人维护所需,顶棚下部第六立面采用永久百叶,结合亚克力板材固定于雨棚上,树干树枝化的结构形式将商业广场塑造成吸引眼球的公共空间,树干的落位形成带有穿越感的地面广场流线,让原本的结构变得鲜活生动,并赋予动感,打造森语梧桐;一体化的屋顶雨棚曲面设计,让每一个雨棚不再单一,一起雕塑出空间动感与节奏,同时顶棚的结构美犹如凤凰巢的肌理,搭配着太阳能板形成凤凰巢的美好寓意。


“栽下梧桐树,引得凤凰来”,这是火的意志,以及荆楚大地的图腾。


羽翼的温度

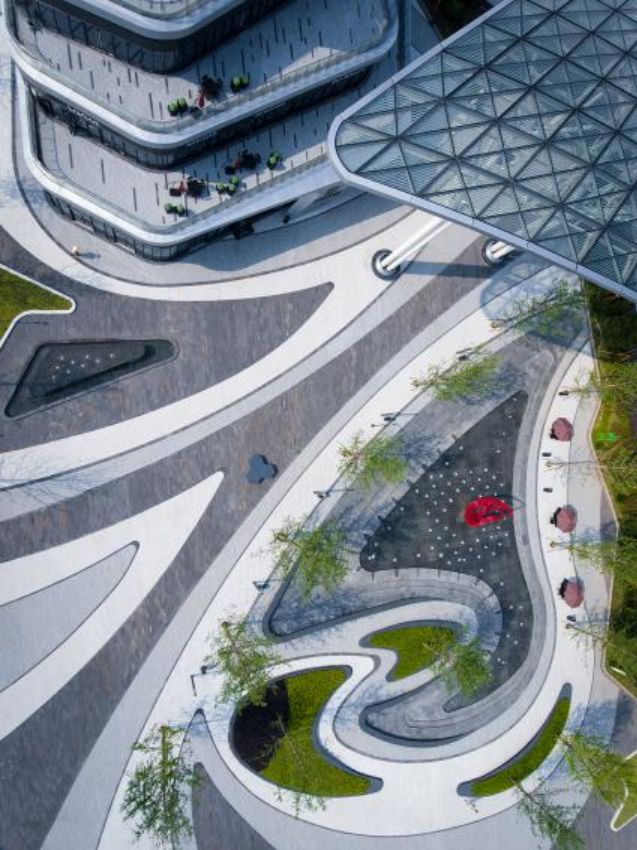

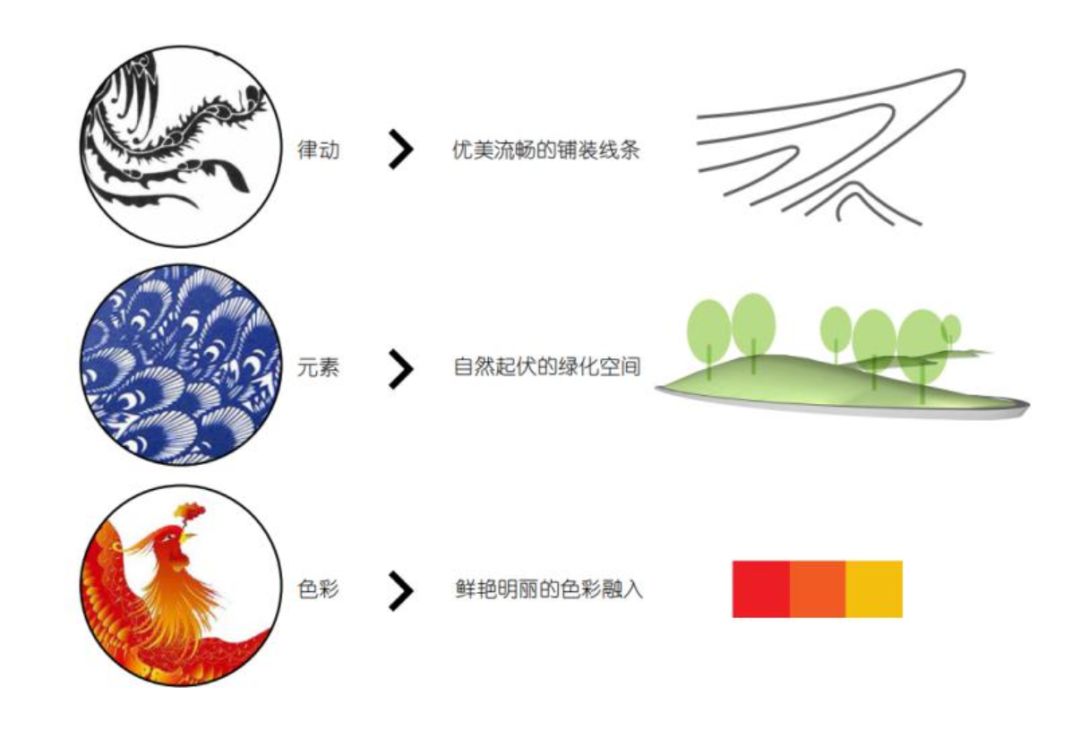

“凤栖梧桐”,出自民间传说,意是凤凰只在梧桐树上栖息。在景观与环境的打造上,各方将设计语言加以提炼,将凤凰意向的律动、自然起伏的绿化元素以及显眼迷离的色彩,演化和融入到优美流畅的铺装线条中。

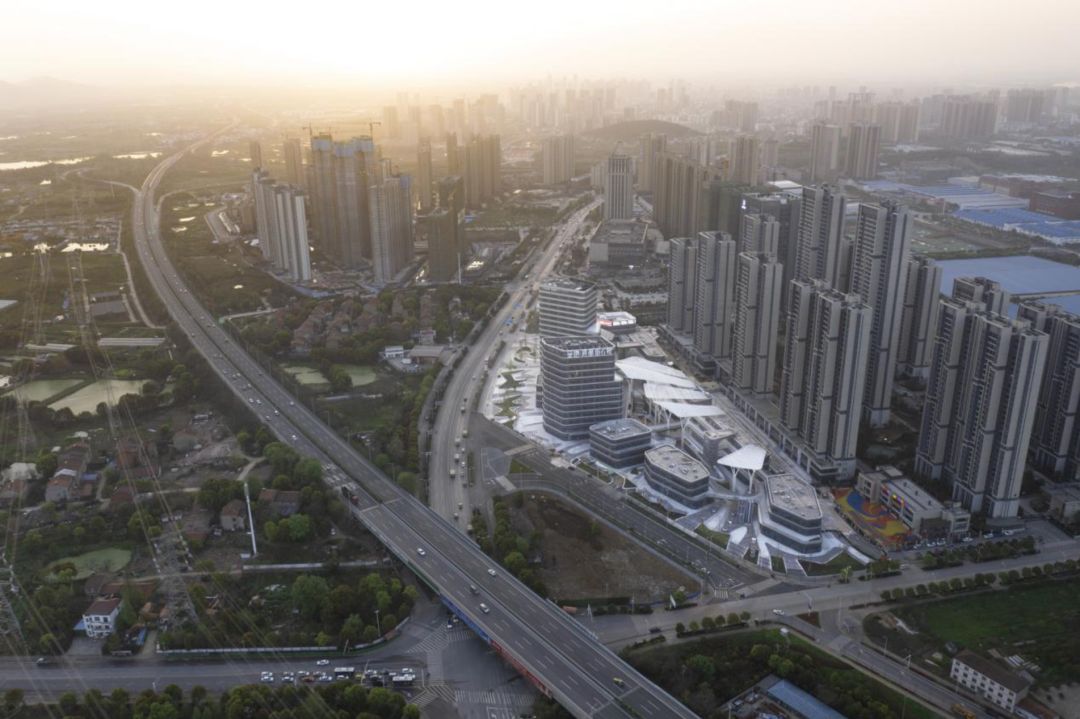

以此为契机,将西南角入口以“梧桐一号”为聚焦的活动广场,通过内聚式互动设计和地标构筑物,呈现羽毛般优美流畅的造型曲线,形成城市展示面以及地铁来向的核心打卡点。

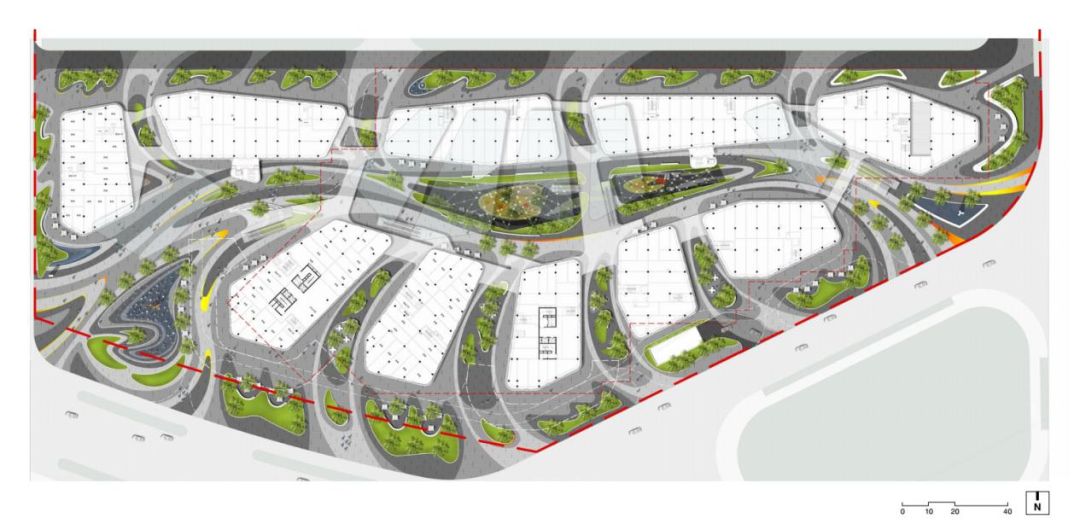

整个内院空间东西面长,凤凰在此展开羽翼。较大的下沉庭院空间,有利于举办活动和集会,通过大阶梯和露台以及丰富的竖向,创造多样的特色体验空间,一步一景的链式动线以及多样化的场所体验,在梧桐树冠的荫蔽下别有洞天。

绿色生态设计上,通过开放空间系统,场所与环境相互交融,自然的消隐掉城市道路与场地红线之间的隔离,而绿化露台的层层升起,则将绿化设计多维度化,形成自然宜居的具有羽翼动感的城市公园。商业街区内雨棚的设置结合绿化环境,有助于生态商业环境的营造,增强购物体验。


日照环境的律动变化上,由于院落化以及顶棚的设计,夏季建筑为环境场地提供了充足的阴影区域,通风条件良好,入口空间和活动环境清风凉爽;而转到冬季,西南至东南入口的整体沿街面日照强,形成了季节更替的空间转换,回应了“武汉冷暖分明,过了冬天就是夏天”的老话。


本案从2017年设计开始,到2020年底落成验收,整个项目伴随这座城市一起跨越了四个冬夏,并与这座城市一起亲历了一场可歌可泣的凤凰涅槃。而这正是这片土地,这座城市不屈不挠的性格所在,它已融入这城市的每个角落,回响着云梦大泽的气度和凤凰梧桐的生命意志。




技术图纸

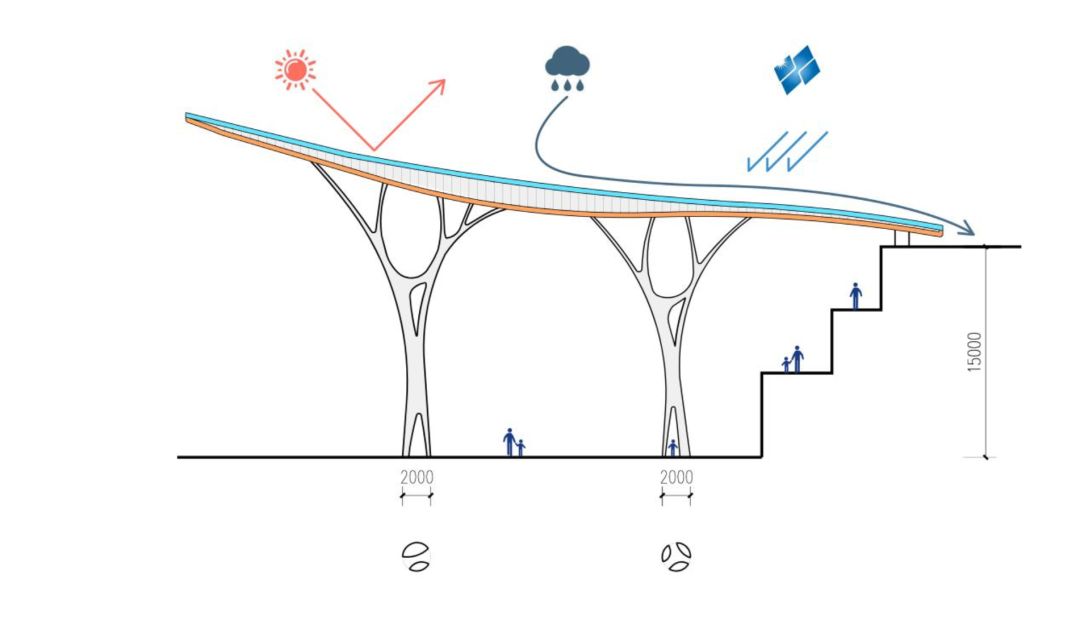

◎雨棚

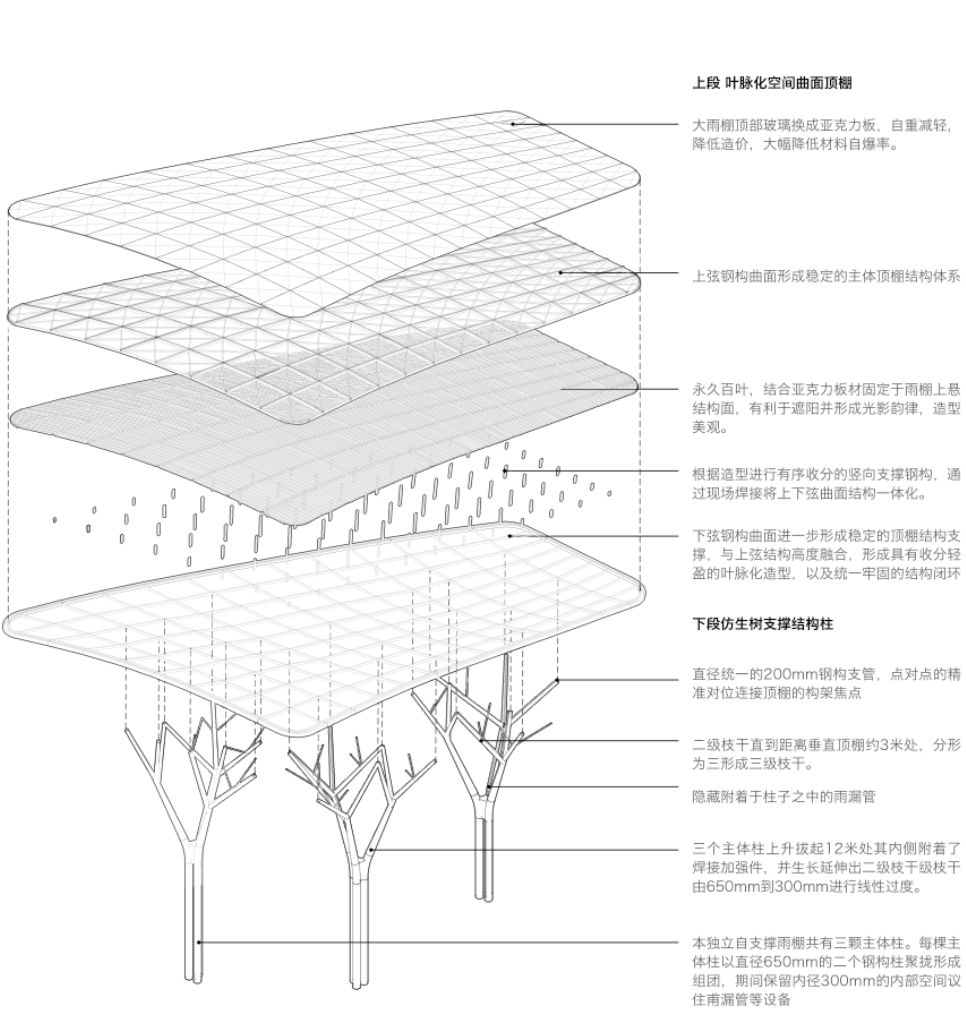

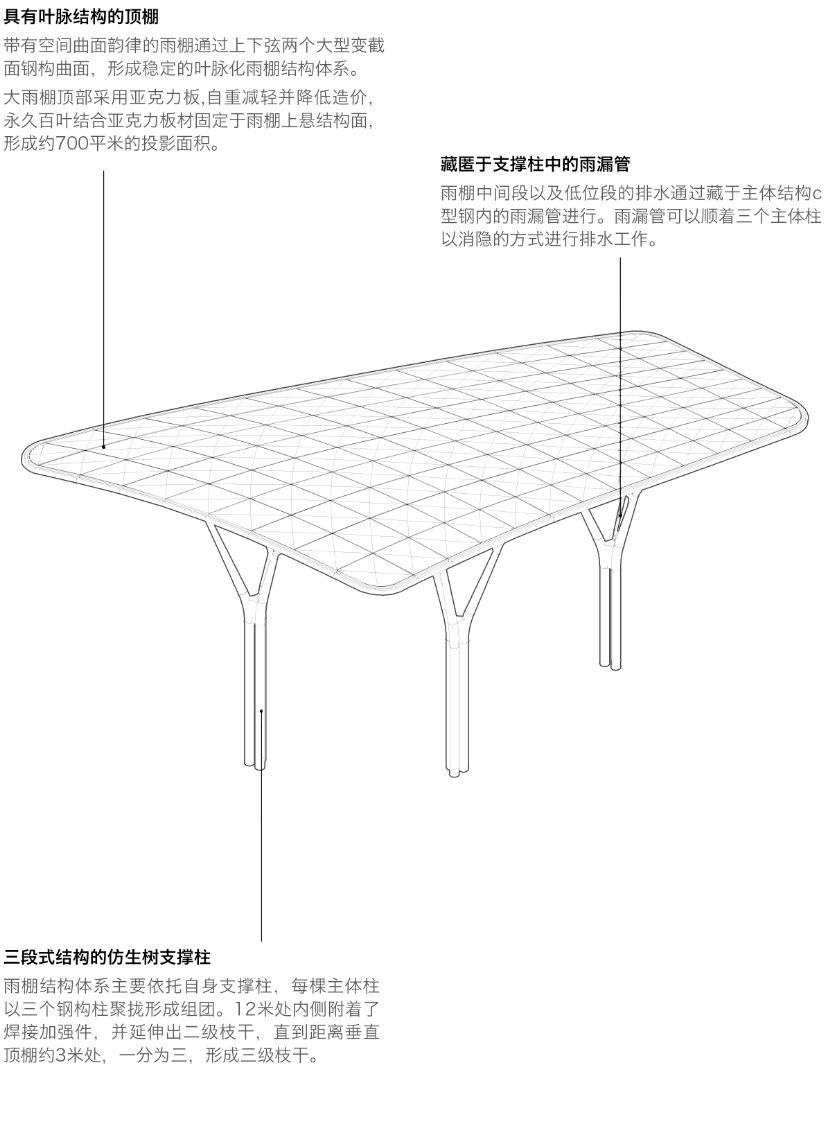

◎雨棚分解图




设计档案/Design archives


项目名称 | 武汉金地·中法仟佰汇

项目位置 | 湖北省武汉市蔡甸区中法生态城汉阳大街特6号

业主单位 | 武汉锦祥置业有限公司

业主团队 | 张立 周黎喆 王敏 葛宏达 尹沙沙 邹伟 熊慕竹 龚伟

建筑设计 | 上海日清建筑设计有限公司

设计总负责 | 宋照青

设计负责 | 石璐 陈斌

商业地块设计 | 胡天玖 刘伟 孔静雅 郭丹 石哲宇 杨凯斐 张少磊 吴旻琦

住宅地块设计 | 鲁健 沈贤斌 颜丹妮 徐航 林静滨 王宪栓 车喜刚 李一弘

施工图设计 | 武汉正华建筑设计有限公司

雨棚结构顾问 | 上海同基钢结构技术有限公司

幕墙设计 | 上海拓浦幕墙顾问有限公司

景观设计 | ASPECT Studios

总建筑面积 | 438150㎡

商业地块总建筑面积 | 89190㎡

住宅地块总建筑面积 | 348960㎡

雨棚投影面积 | 5500㎡

设计时间 | 2017年6月-2017年12月

竣工时间 | 2020年12月

建筑摄影 | 张虔希 存在建筑

文案编辑 | 常译心 韩增瑞 关翔宇




工程档案

项目名称 | 武汉金地·中法仟佰汇

业主单位 | 武汉锦祥置业有限公司

建筑设计 | 上海日清建筑设计有限公司

合作单位 | 上海同基钢结构技术有限公司

总建筑师 | 宋照青

设计团队 | 石璐 陈斌

建筑面积 | 438150㎡

设计时间 | 2017年6月-2017年12月

竣工时间 | 2020年12月

建筑摄影 | 张虔希 存在建筑

工程信息

Engineering information

项目类型:住宅

项目名称:武汉金地·中法仟佰汇

业主单位:武汉锦祥置业有限公司

建筑设计:上海日清建筑设计有限公司

合作单位:上海同基钢结构技术有限公司

总建筑师:宋照青

设计团队:石璐 陈斌

建筑面积:438150㎡

设计时间:2017年6月-2017年12月

竣工时间:2020年12月

建筑摄影:张虔希 存在建筑
