会所club

济南融创·未来壹号

Future Home




济南融创·未来壹号

Future Home

中国,济南

Jinan, China



 引  子

一行白鹭上青天的数字化表达

_

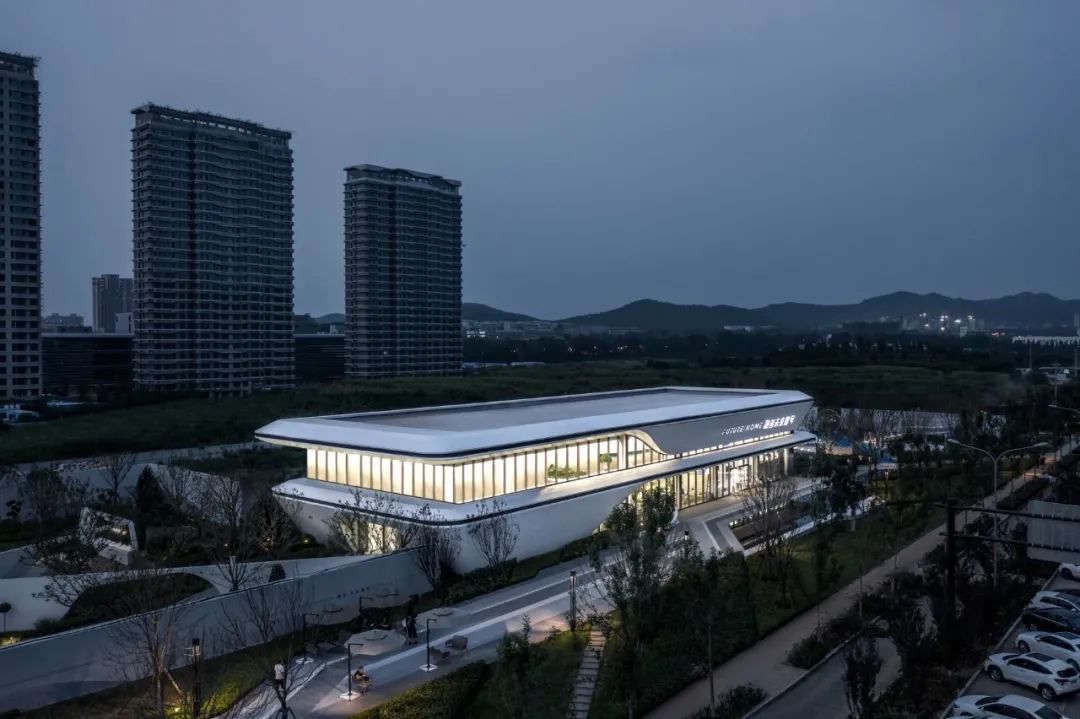

◎夜幕中的“飞艇”


此项目位于山东省济南市,一座现代之都,一片诗意之地,引一群白鹭,借古追新, 创未来壹号。




通过堆栈的摄影手法,即用三脚架固定相机,设置固定间隔快门拍下数张鸟类飞行瞬间的照片,最后将此段时间拍摄到的所有照片合成为一张照片。由此,鸟类的飞行轨迹被记录下来。通过现代的摄影手法以静态的照片呈现动态的飞行过程,抽象地再现杜甫诗下一行白鹭上青天的意境。



◎鸟类飞行堆栈摄影过程动态图,日清制作/素材来源网络



 抽  离

一片白鹭之翼的抽象化表达

_


一只白鹭的飞行轨迹通过数字化表达,从一只白鹭表现为一行白鹭。那么,抽离一只白鹭之翼,取之一片羽毛,又能有怎样的抽象化表达呢?

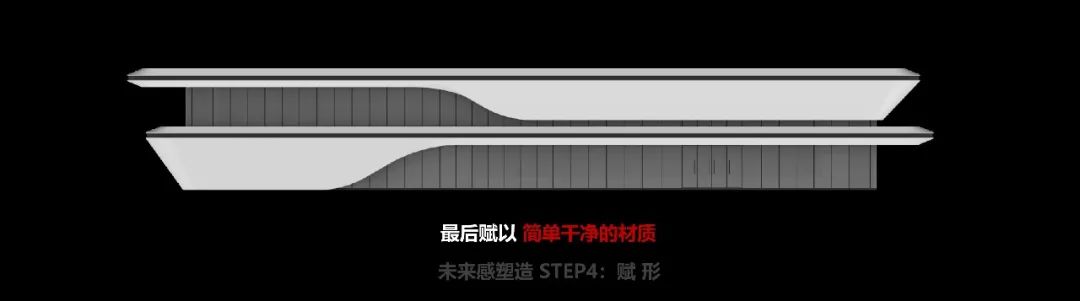

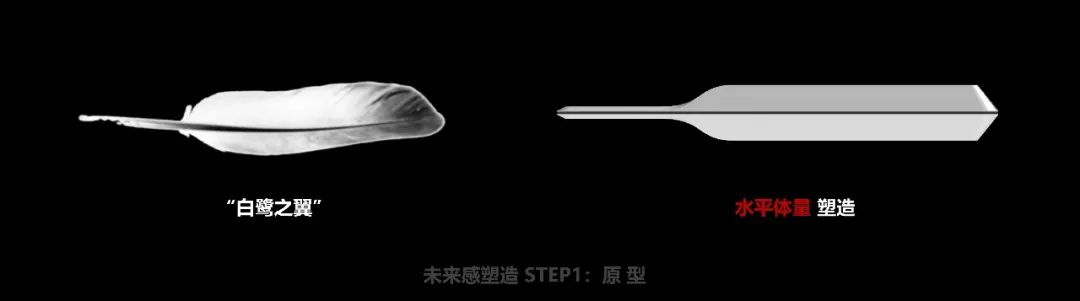

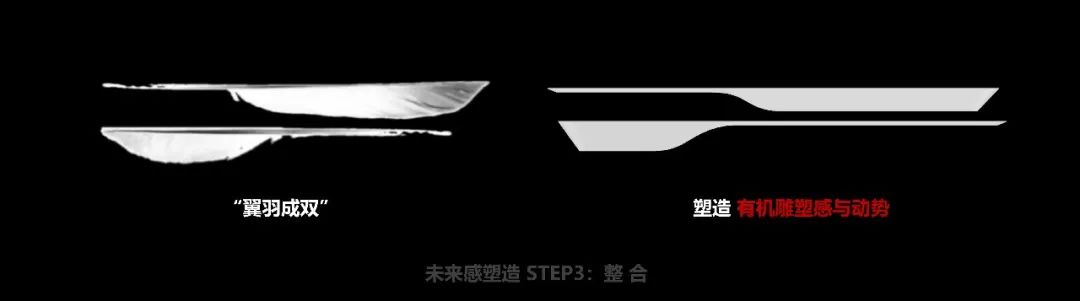

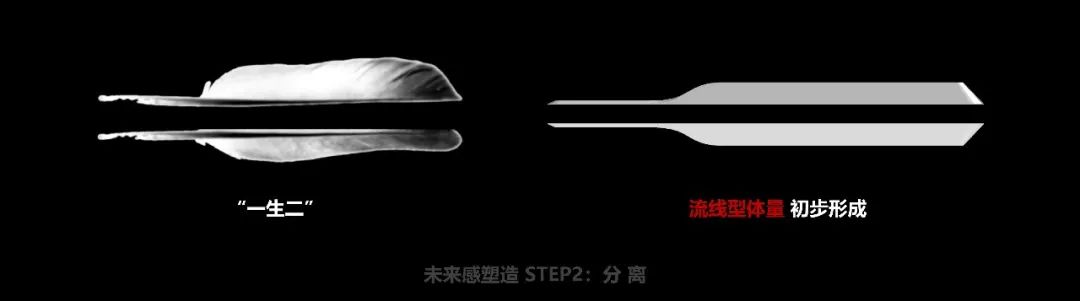

◎形体生成分析


以济南市鸟白鹭之翼为原型,塑造干净利落的水平体量。白鹭之翼一分为二,由一生二,形成初步的流线型体量。道家言:“道生一,一生二,二生三,三生万物。“从二至三的过程应该是一种蜕变,是一个整合再生的过程。将初步的流线形体量反转交错,塑造出有机感和动势。最后赋以简单干净的材质,完成蜕变。

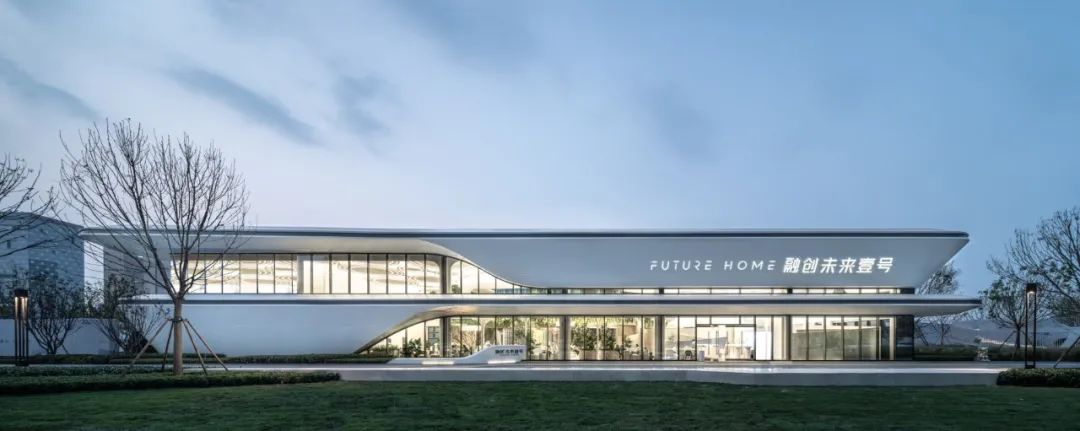

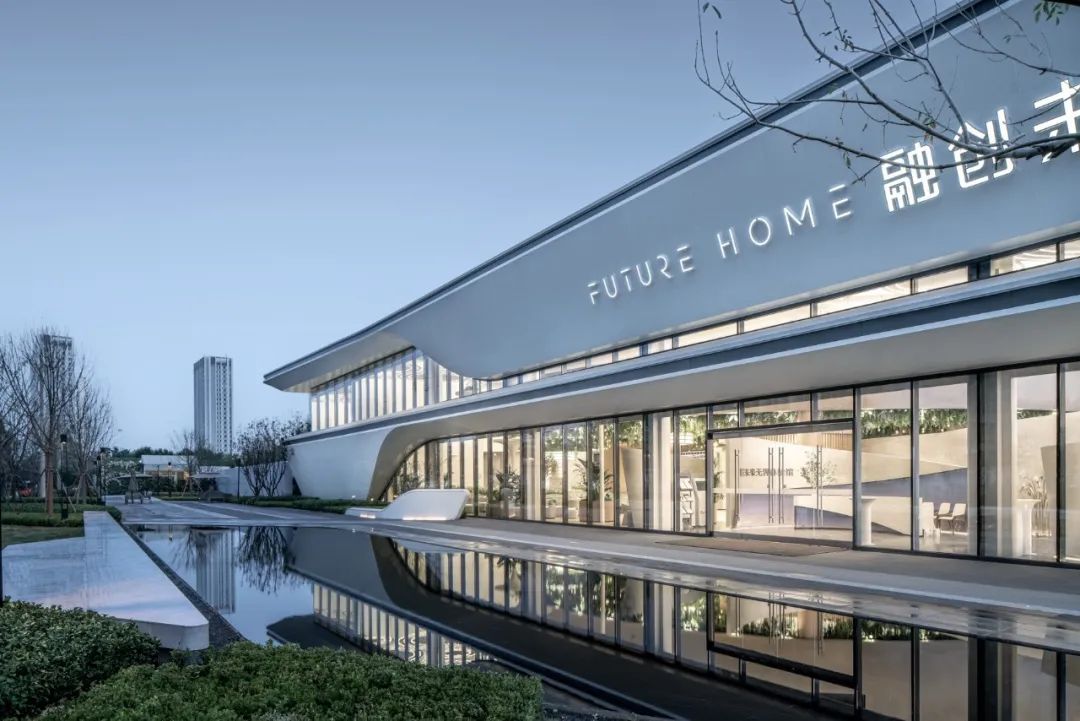

◎夜景图



 蜕  变

一片白鹭之翼的科技化表达

_


取一片白鹭之翼,形成建筑体量。由形成的建筑体量回望,又再现一群鸟的飞行轨迹所形成的未来感动势。从一片羽翼、一只白鹭、一只白鹭的飞行轨迹到一群白鹭的飞行轨迹,不断推演抽象和数字化,将其内化成建筑的内核,伸展出未来之翼。


为了强化建筑的现代科技感,本项目建筑材料以银白色铝板和超白玻璃为主。实体部分强调体块的整体性,分缝采用同色缝,并对缝宽进行严格控制。

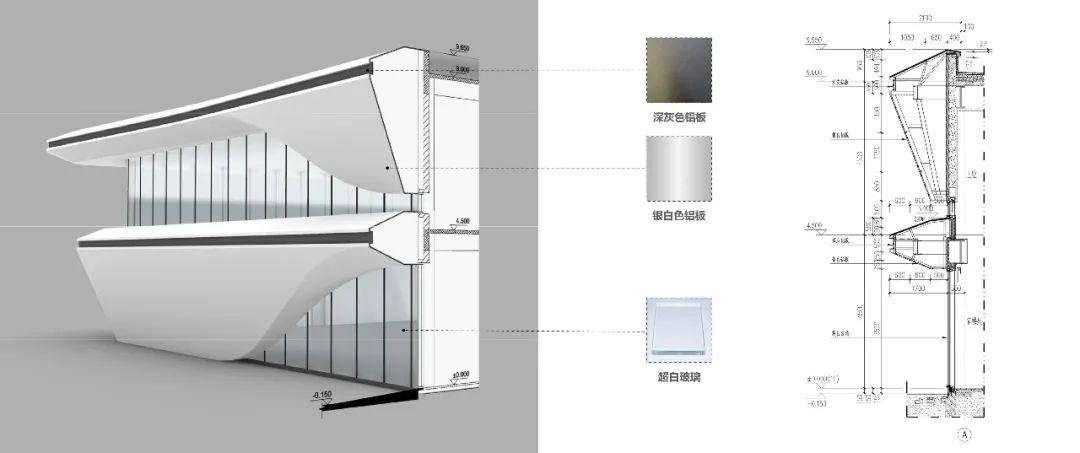

◎材料分析图

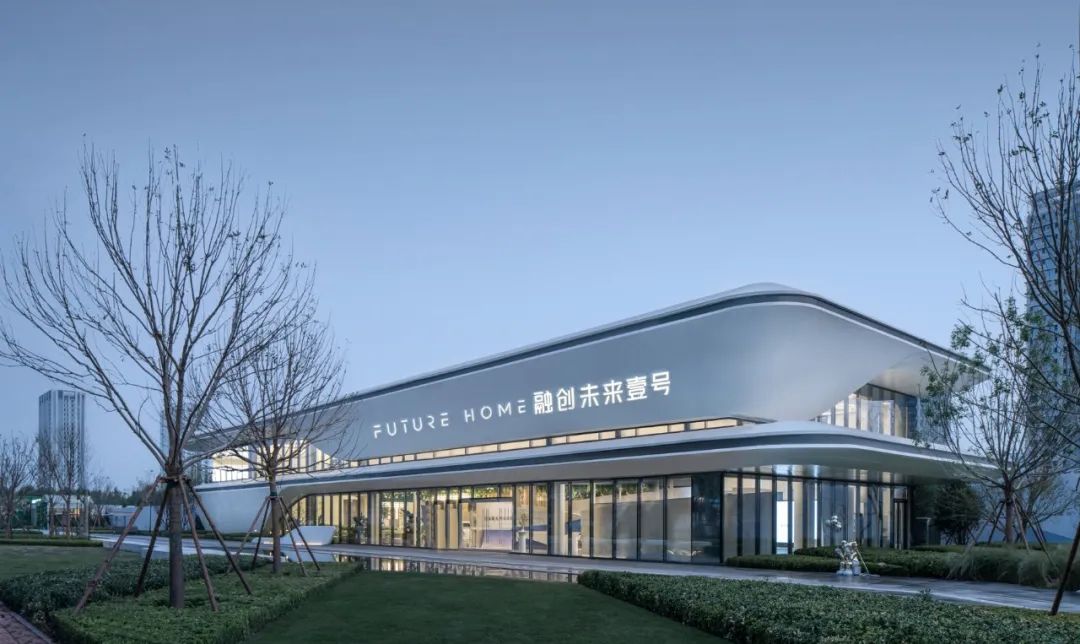

◎夜景透视


极简的形体及材质对构造节点的设计和现场工艺的把控提出了严苛的要求。由于本案的铝板加工涉及较为复杂的异形曲面,我们利用数字模型作为幕墙定位工具,通过精准划分及拼接定位,对接施工方以保证设计效果的完美实现。



◎双曲渐消面的处理

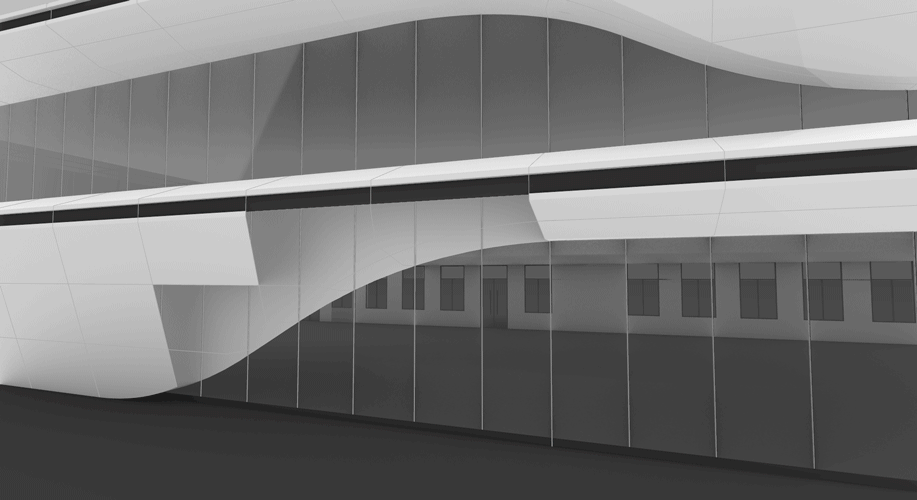

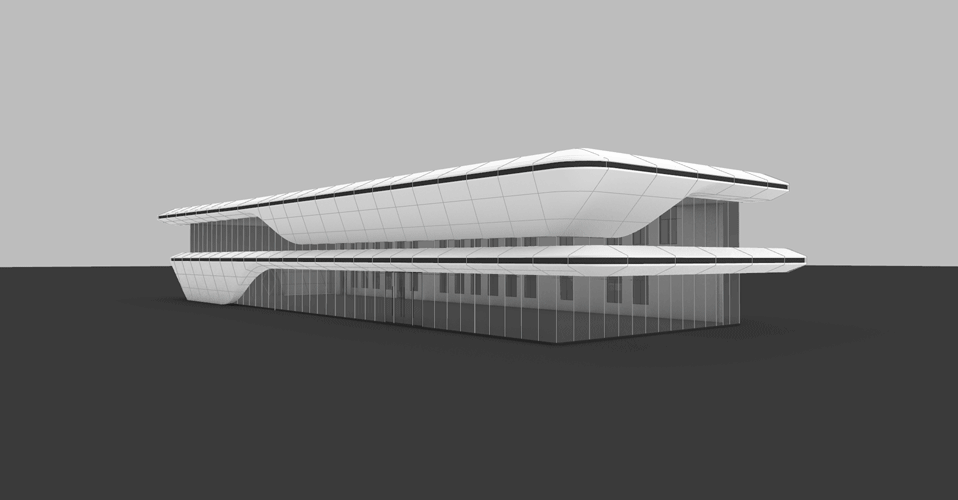

◎渐消面折板安装动态图


在设计过程中,由于施工工期紧迫,在对比铝板幕墙角码安装和插接安装方式后,选择了后期方便更换且现场可控性更好的角码安装方式,这也对现场的施工质量提出了更高的要求。

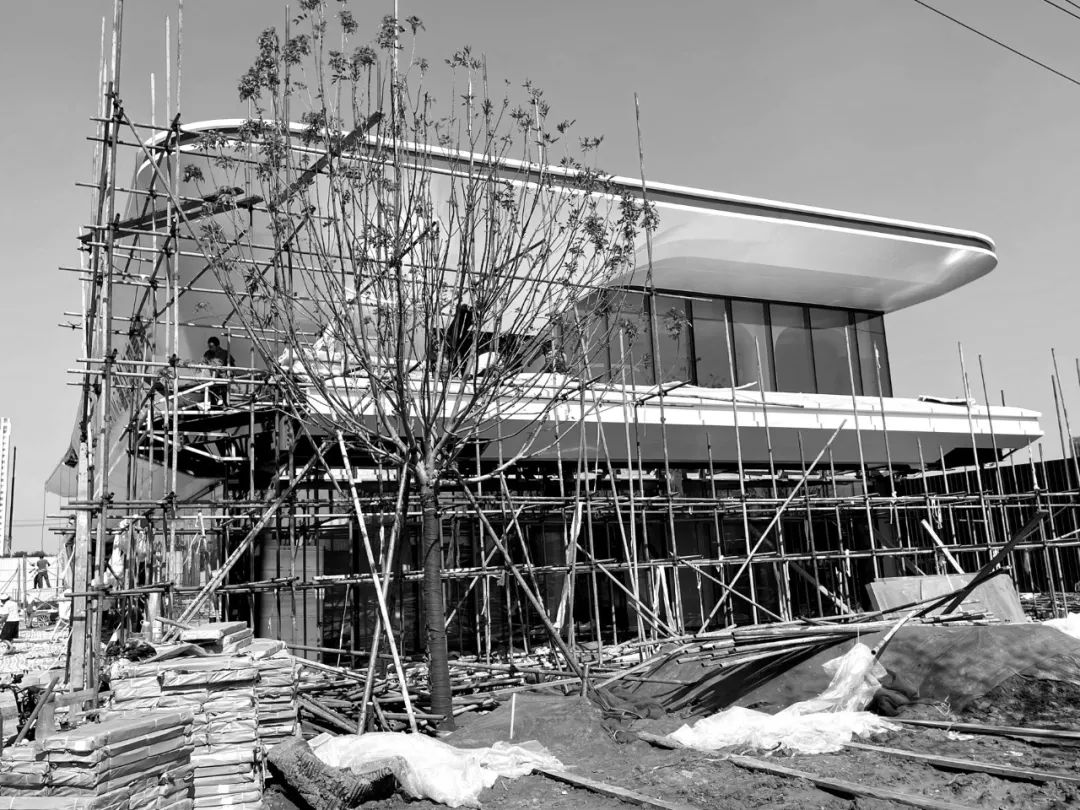

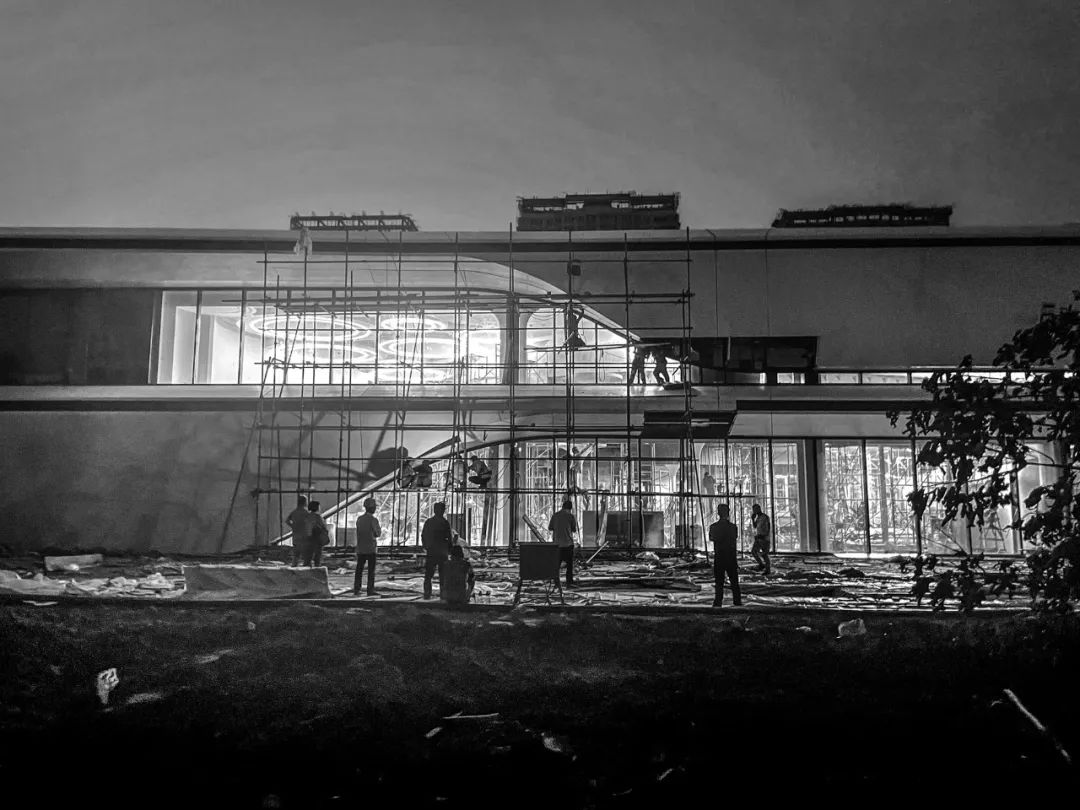

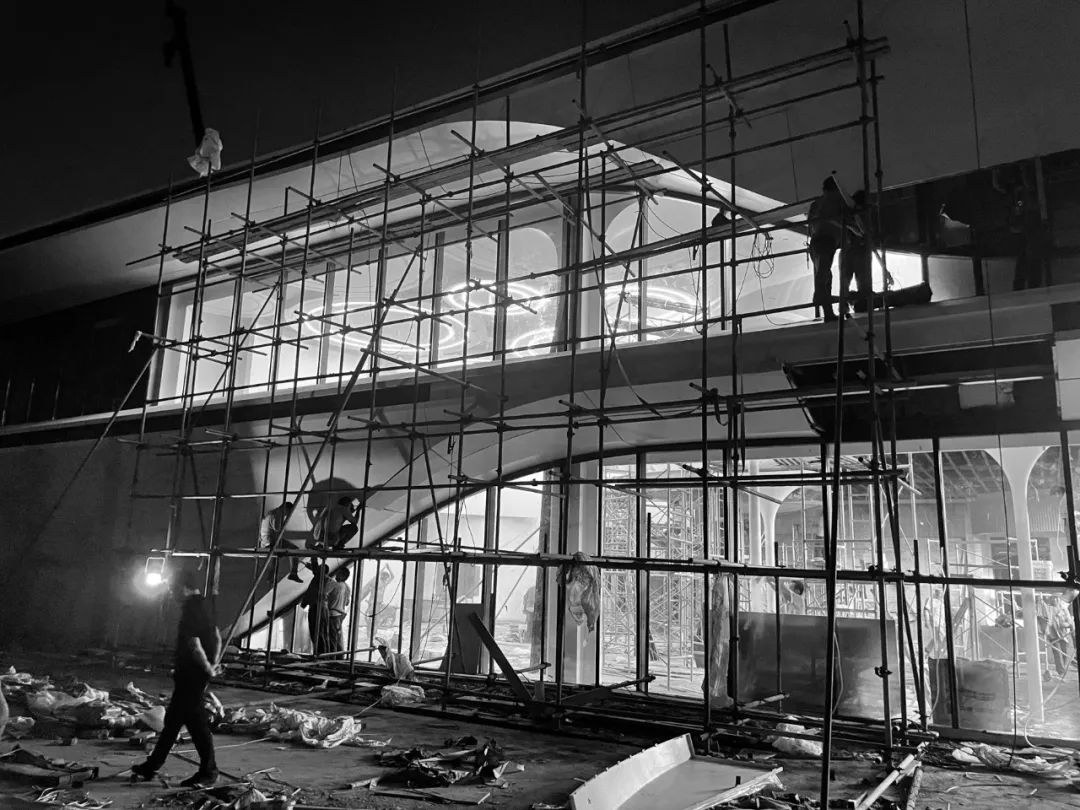

◎南立面施工现场

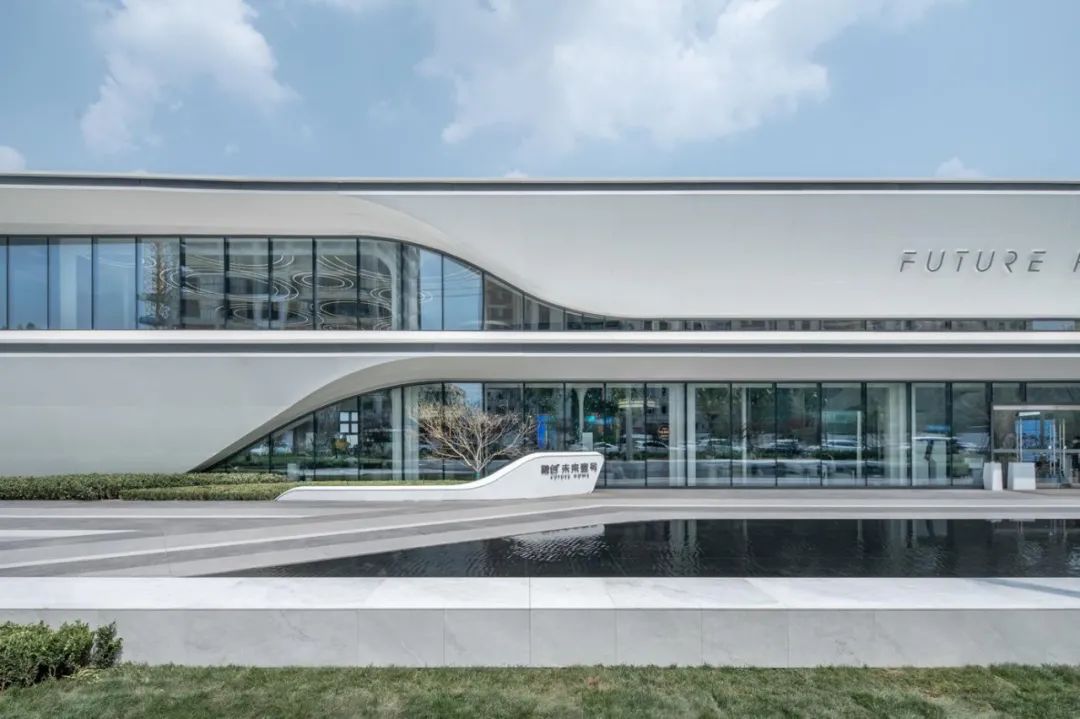

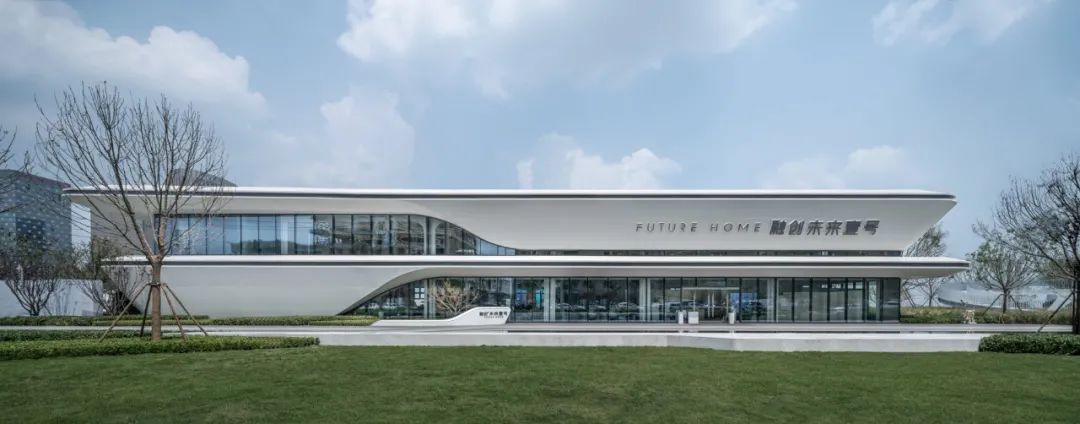

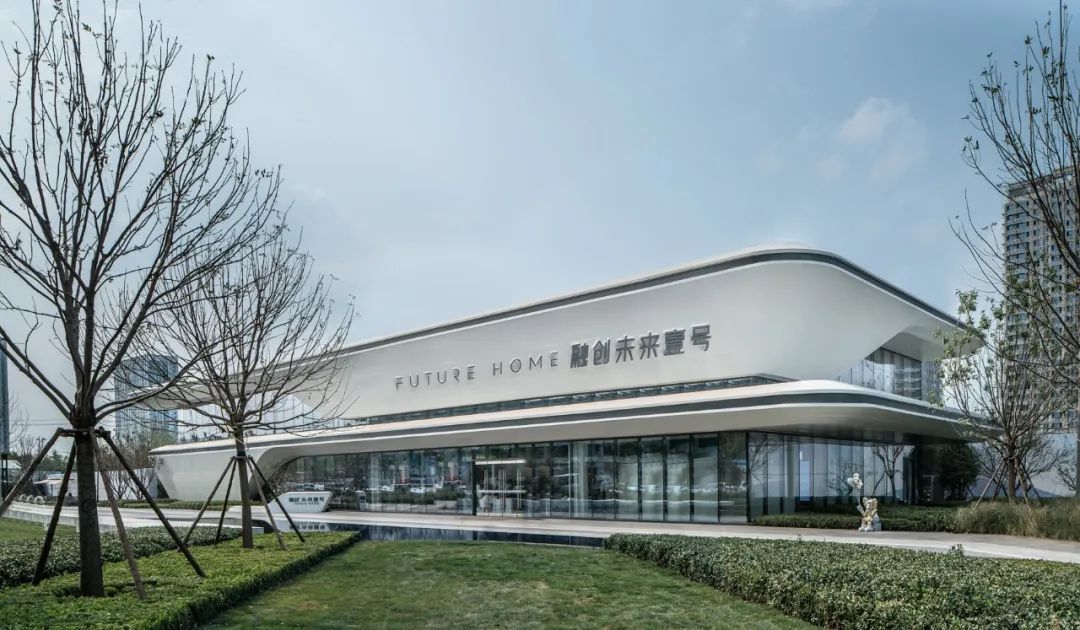

◎南立面完成效果

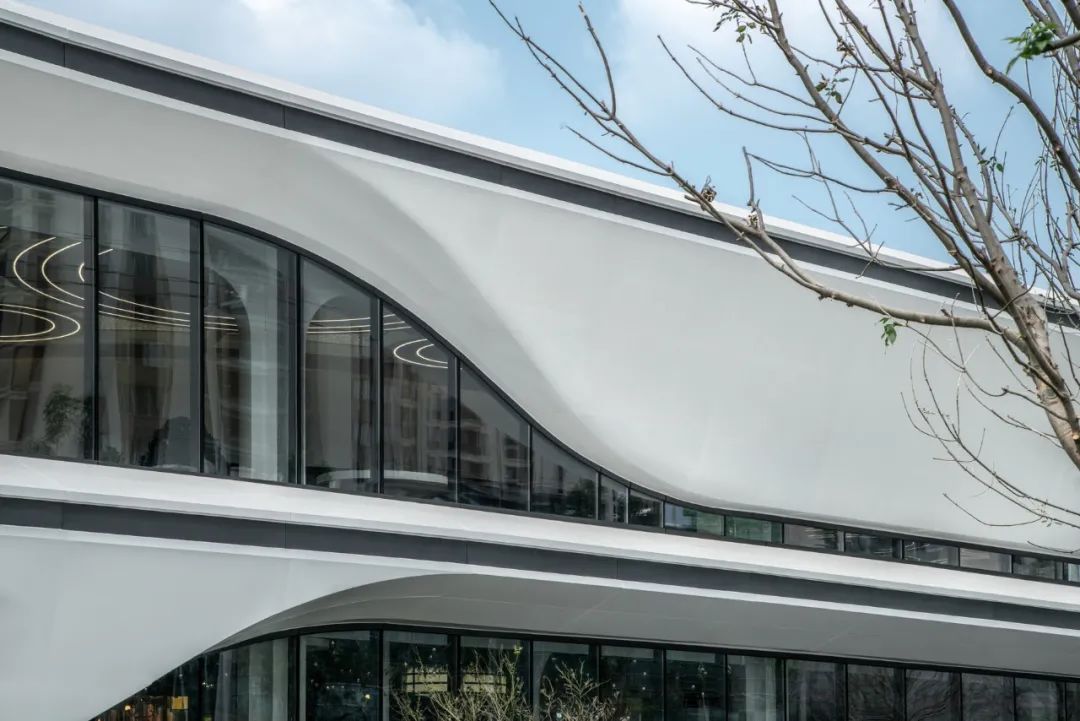

在细部设计中,为了保证整体流线形体的流畅度和柔和感,避免了在体块转折处设缝,采用整块铝板弯折的工艺进行折边处理。通过在数字模型上反复推敲分缝效果,最终确定转折处每块铝板的尺寸及拼接定位。铝板弯折统一采取刨槽的工艺处理,能够避免因弯折出现过大的圆角,最终呈现出精致简洁且柔和过渡的形体效果。

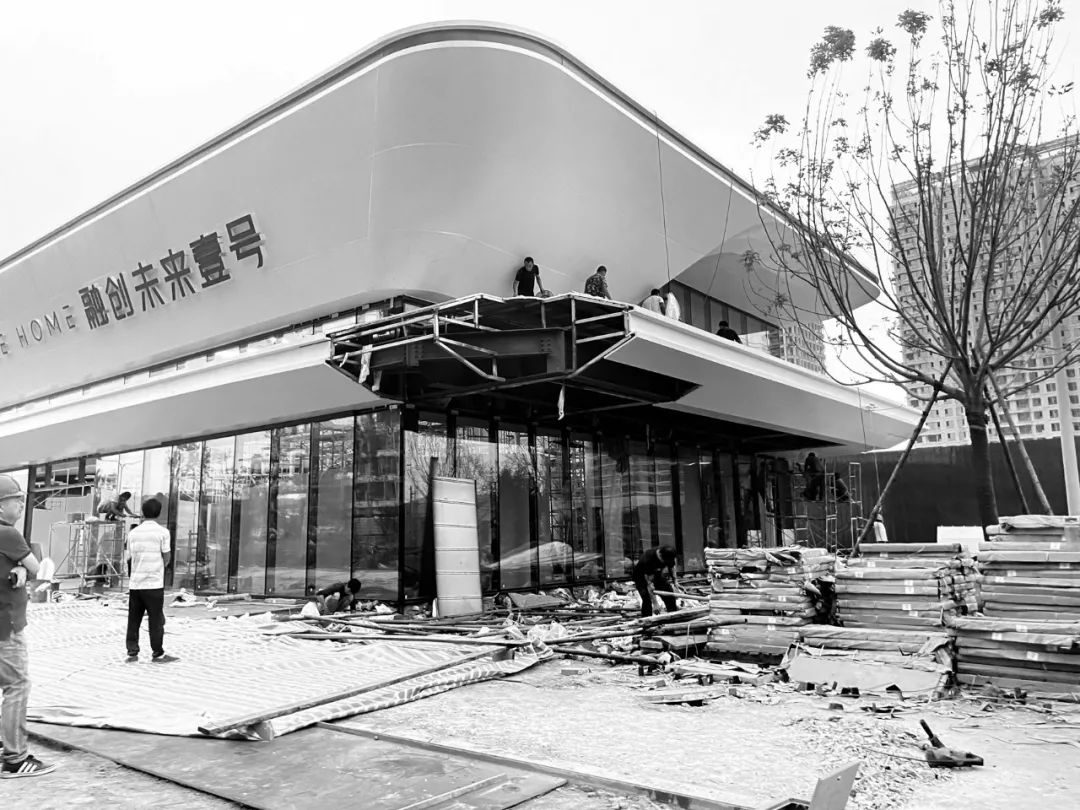

◎东立面施工现场

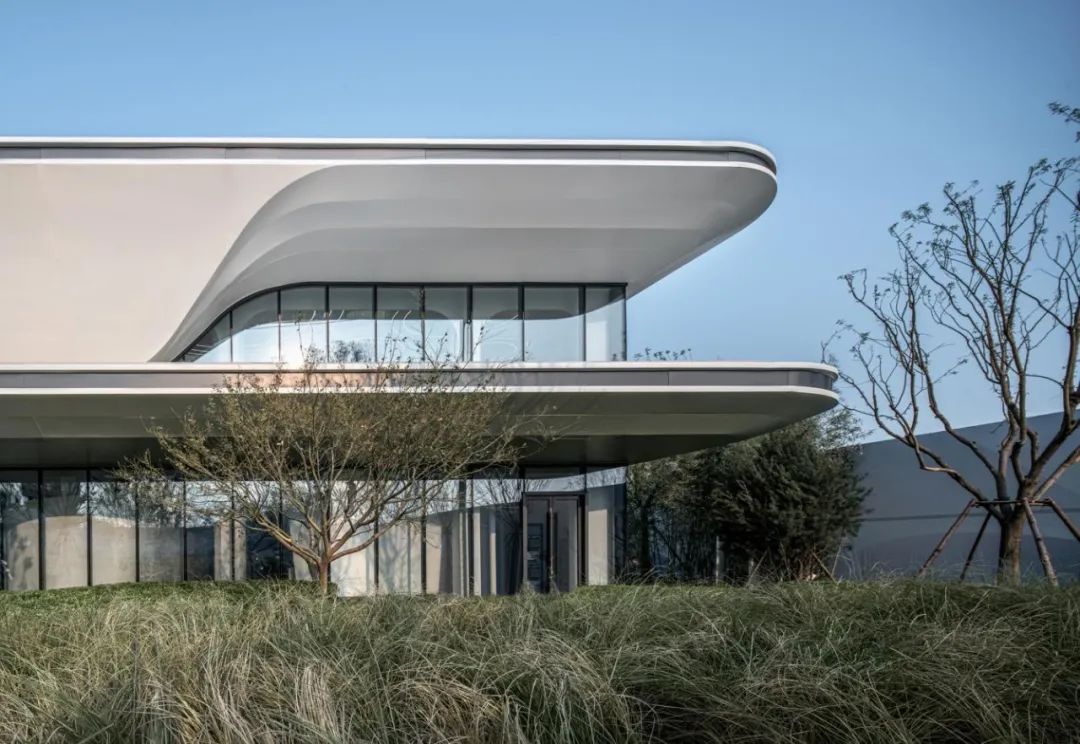

◎东立面完成效果



 未来壹号

展未来之翼

_

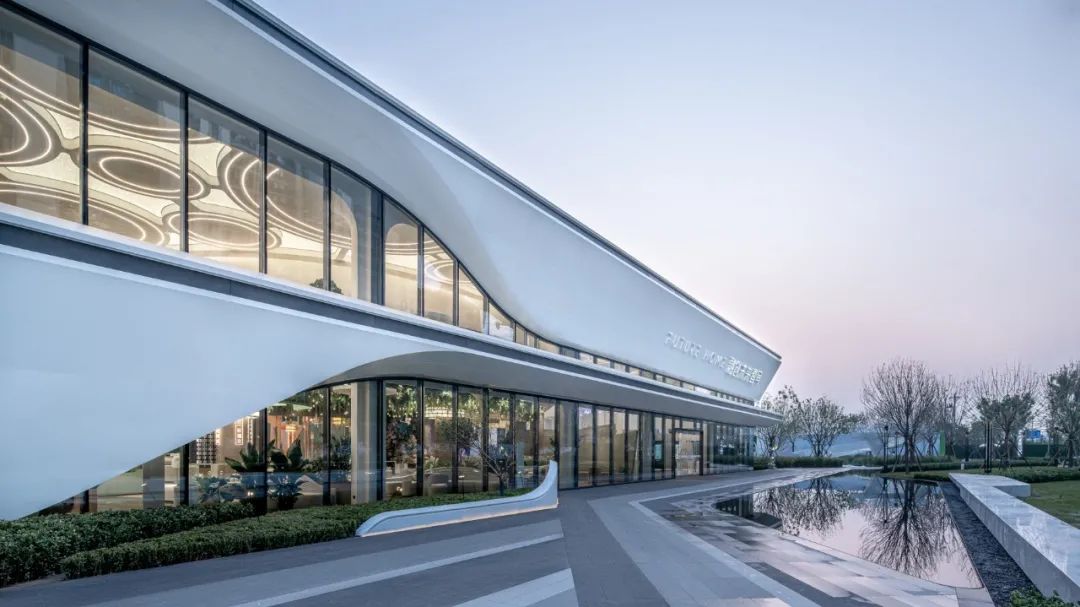

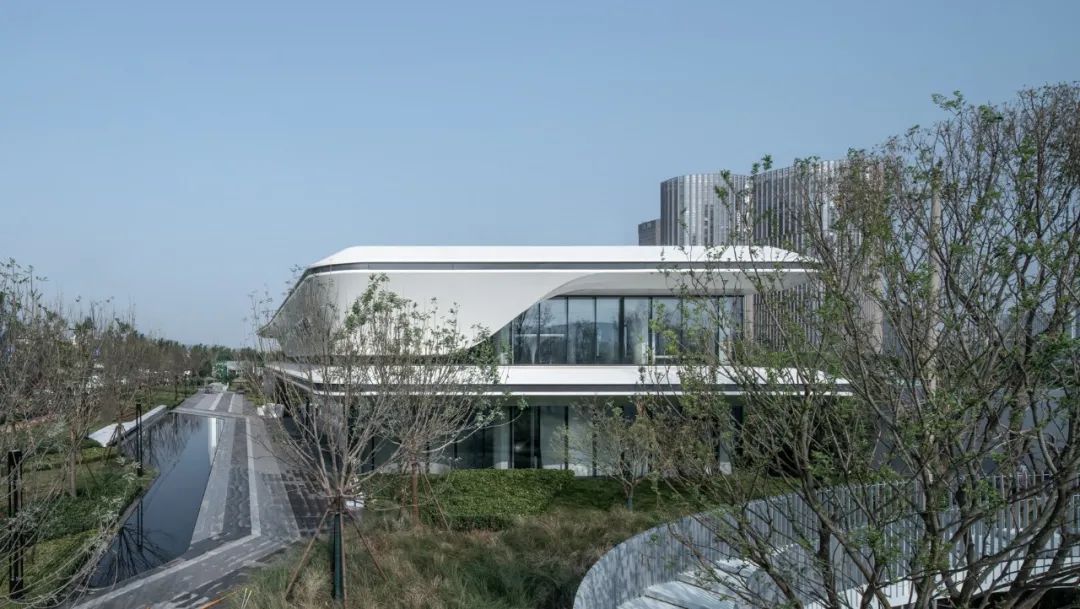

济南融创未来壹号以舒展的姿态展开未来之翼,迎接城市的人来人往。建筑大量使用斜线和圆弧元素,塑造出雕塑感和未来感,又宛如一艘宇宙飞艇。以白鹭之翼为概念,徐徐展开设计,最终形成多义的未来感体验。



◎“飞艇”西入口

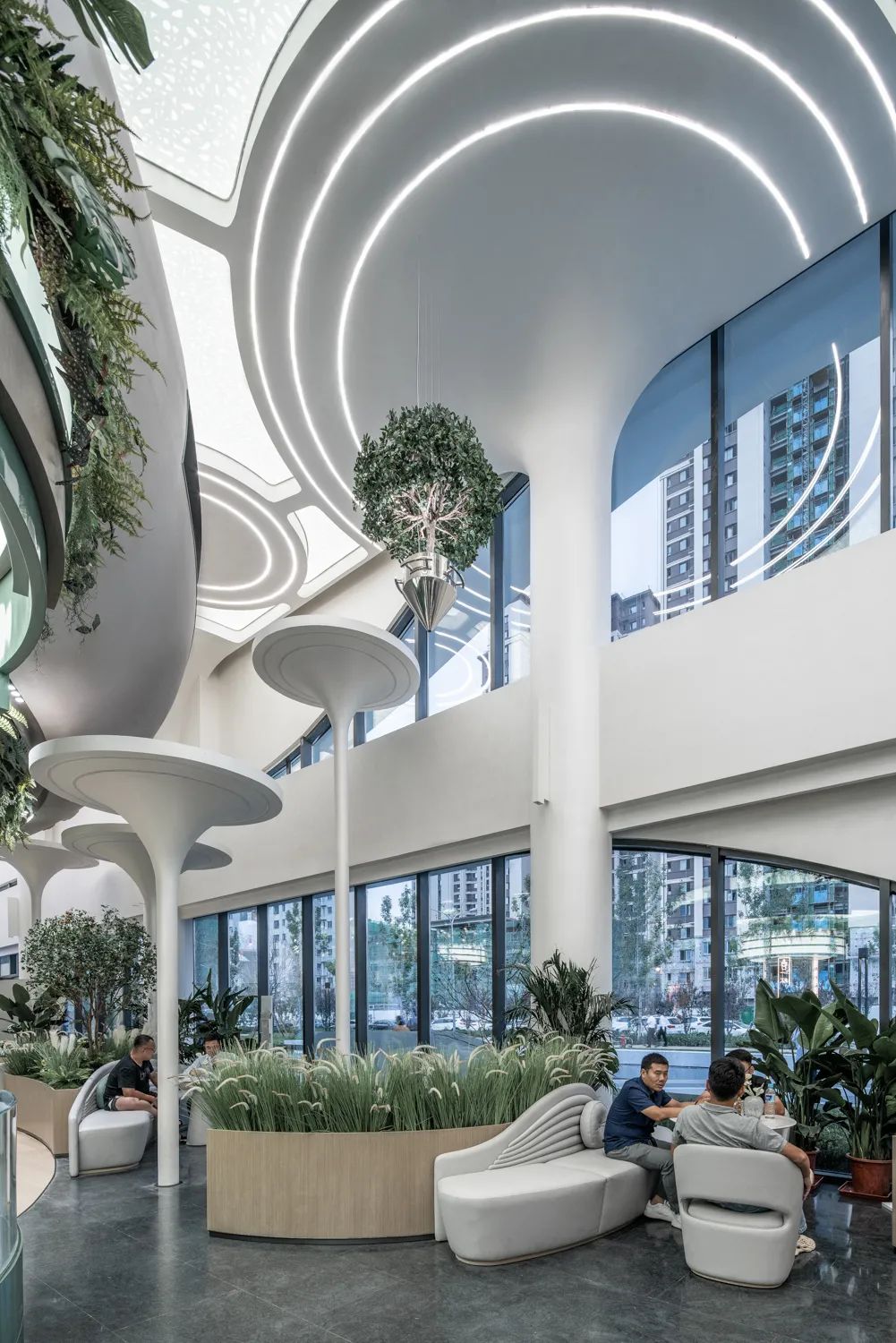

◎“飞艇”之中的植物花园



 技术图纸

_

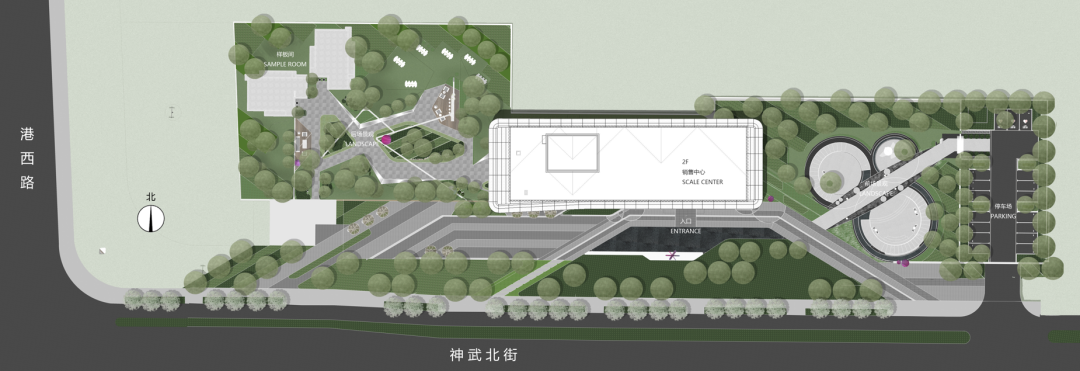

◎总平面图

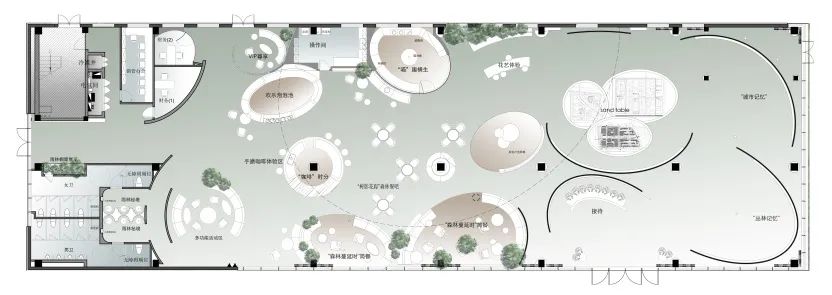

◎一层平面图

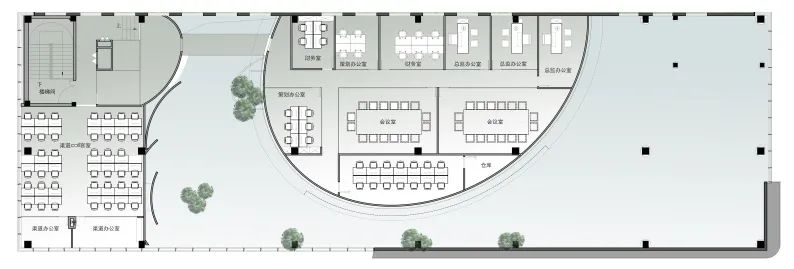

◎二层平面图

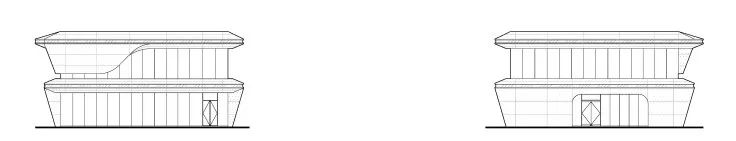

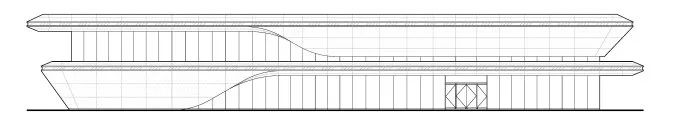

◎立面图



◎立面图

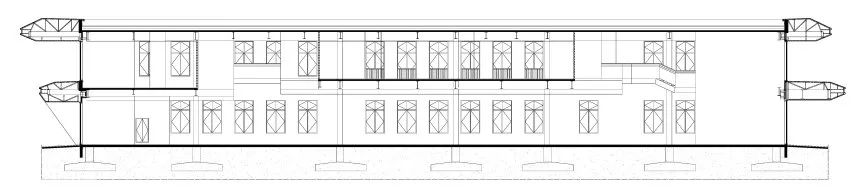

◎剖面图

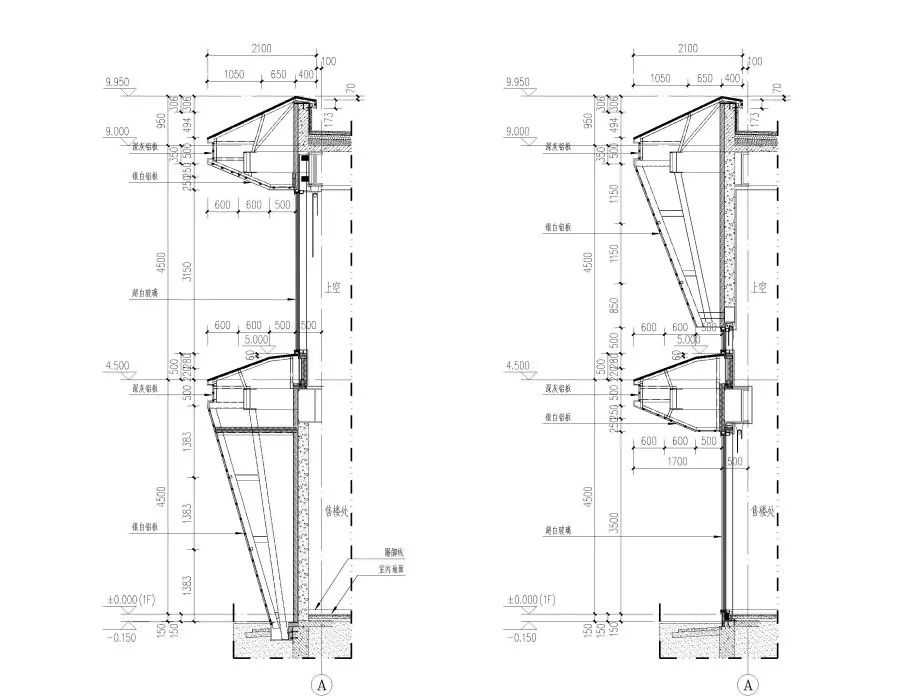

◎墙身节点图



工程档案

项目名称 | 济南融创未来壹号销售中心

项目位置 | 济南市历城区神武北街与港西路交汇

业主单位 | 融创中国北京集团济南公司

建筑设计 | 上海日清建筑设计有限公司

总建筑师 | 宋照青

建筑团队 | 董俊杰 谭莹 苏鹏 肖剑昊 邵建东 蒋金燕

景观设计 | 凯盛上景(北京)景观规划设计有限公司

室内设计 | 墨设建筑设计(上海)有限公司

专业摄影 | 远洋

建筑面积 | 1968.55㎡

设计周期 | 3个月

竣工时间 | 2021.08


工程档案

项目名称 | 济南融创未来壹号销售中心

业主单位 | 融创中国北京集团济南公司

建筑设计 | 上海日清建筑设计有限公司

总建筑师 | 宋照青

设计团队 | 董俊杰 谭莹 苏鹏 肖剑昊 邵建东 蒋金燕

室内设计 | 墨设建筑设计(上海)有限公司

建筑面积 | 1968.55㎡

设计时间 | 3个月

竣工时间 | 2021.08

工程信息

Engineering information

项目类型:会所

项目名称:济南融创未来壹号销售中心

业主单位:融创中国北京集团济南公司

建筑设计:上海日清建筑设计有限公司

总建筑师:宋照青

设计团队:董俊杰 谭莹 苏鹏 肖剑昊 邵建东 蒋金燕

室内设计:墨设建筑设计(上海)有限公司

建筑面积:1968.55㎡

设计时间:3个月

竣工时间:2021.08
