武汉福星惠誉虹桥村生活馆

Wuhan Fuxing Huiyu Hongqiao Village Life Hall





武汉福星惠誉虹桥村生活馆

Wuhan Fuxing Huiyu Hongqiao Village Life Hall

中国,武汉

Wuhan,China



缘起

“ 01”

_


项目位于武汉市三眼桥路,基地周边均为密集生长的建筑体量。内部场所被淹没在杂乱无章的老建筑群中,外部界面被林立的破旧矮墙所蚕食。

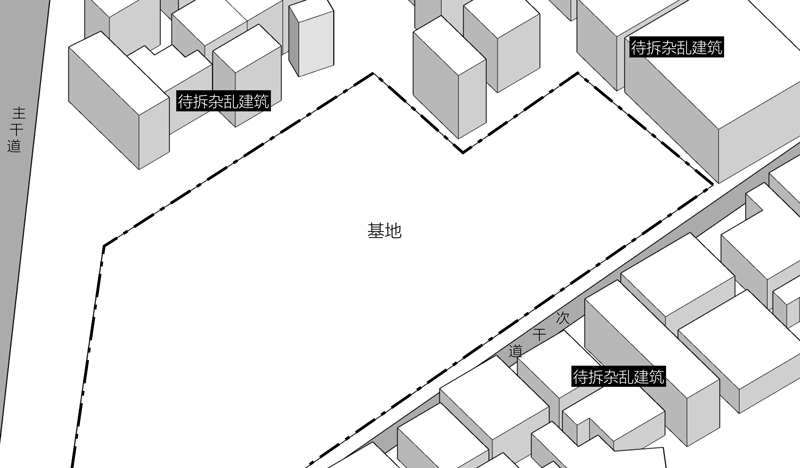

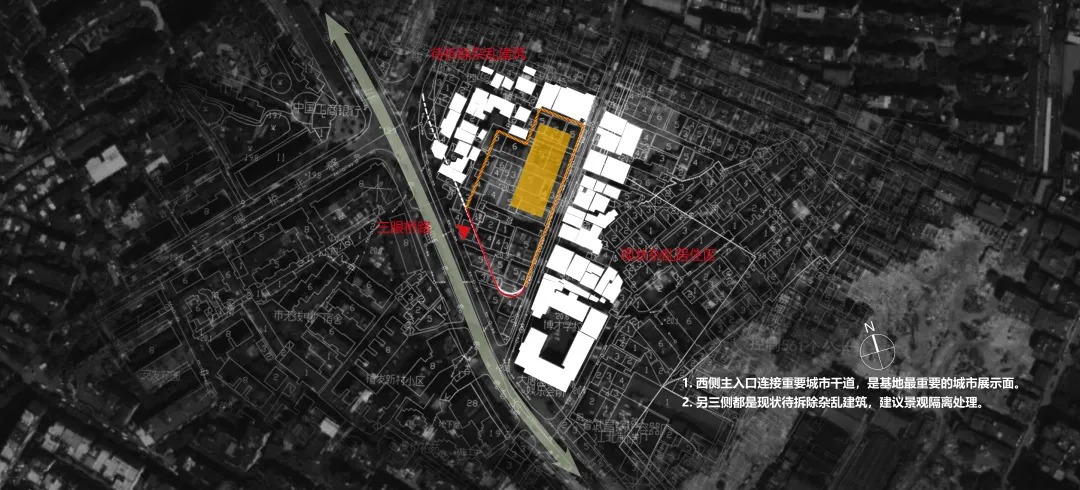

◎基地周边现状


如何摆脱杂乱的现状带来的无序感,转而设计一个全新的、开放的、有吸引力的,将现代主义与中式营造完美结合的纯净体量,建筑师说:“我们并没有将建筑视为一个单独的对象,而是通过审视城市空间并将该地区现有的建筑重新整合到这座新建筑中。”


设计必须承载一定的城市责任感。正如奥雷舍人说,“它展示了建筑如何在碎片化的城市空间中起到整合空间的作用。该项目将城市空间结合起来,并将公共生活作为主要城市生活场所,对其进行重点表达。”

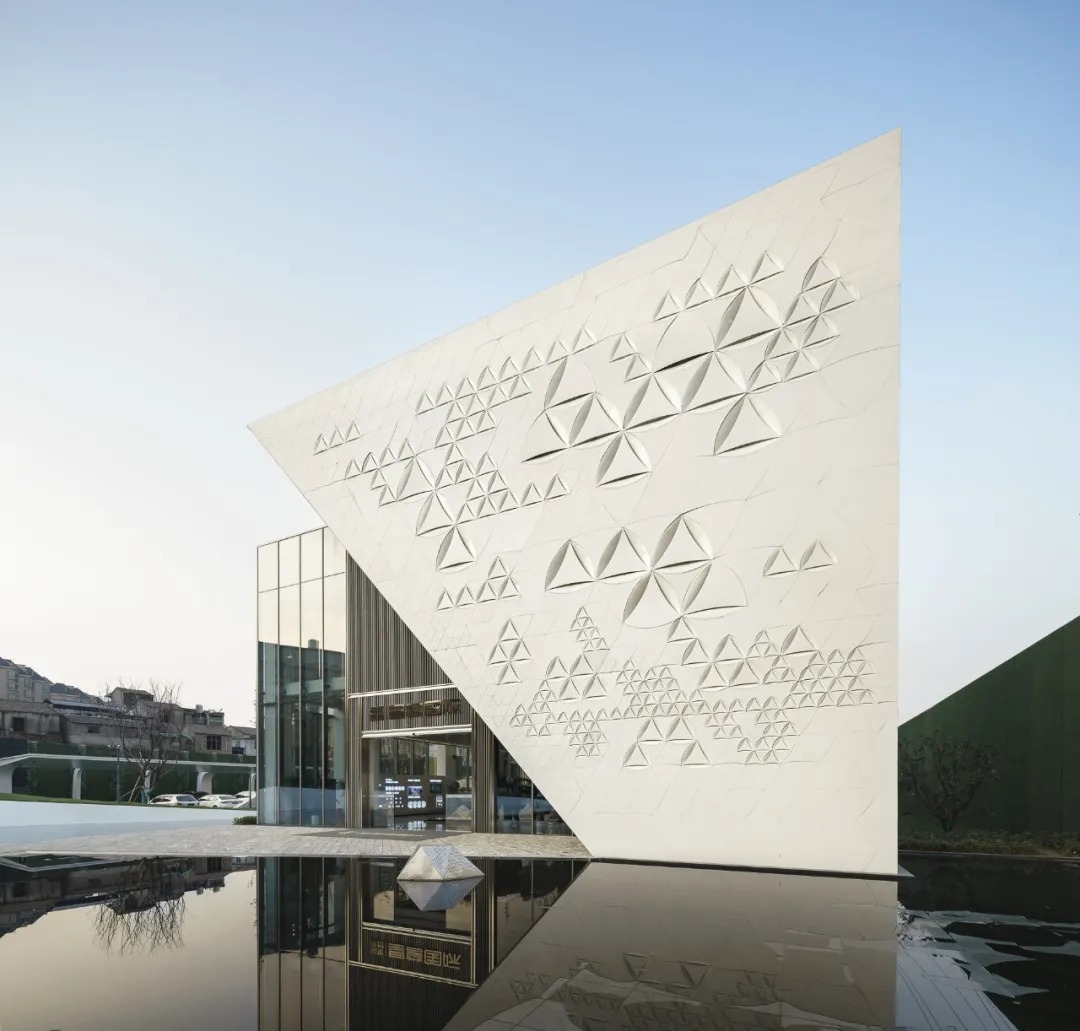

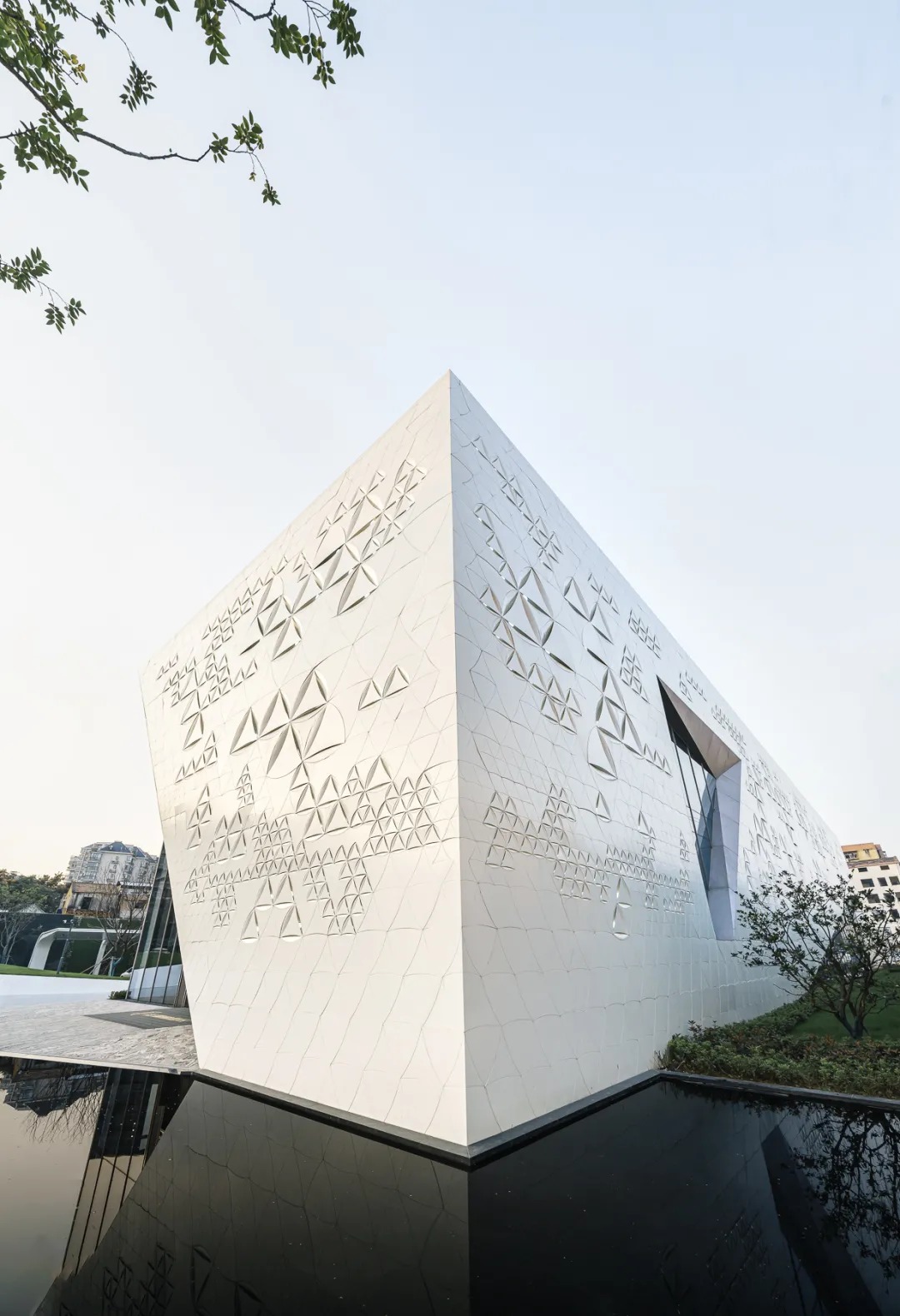

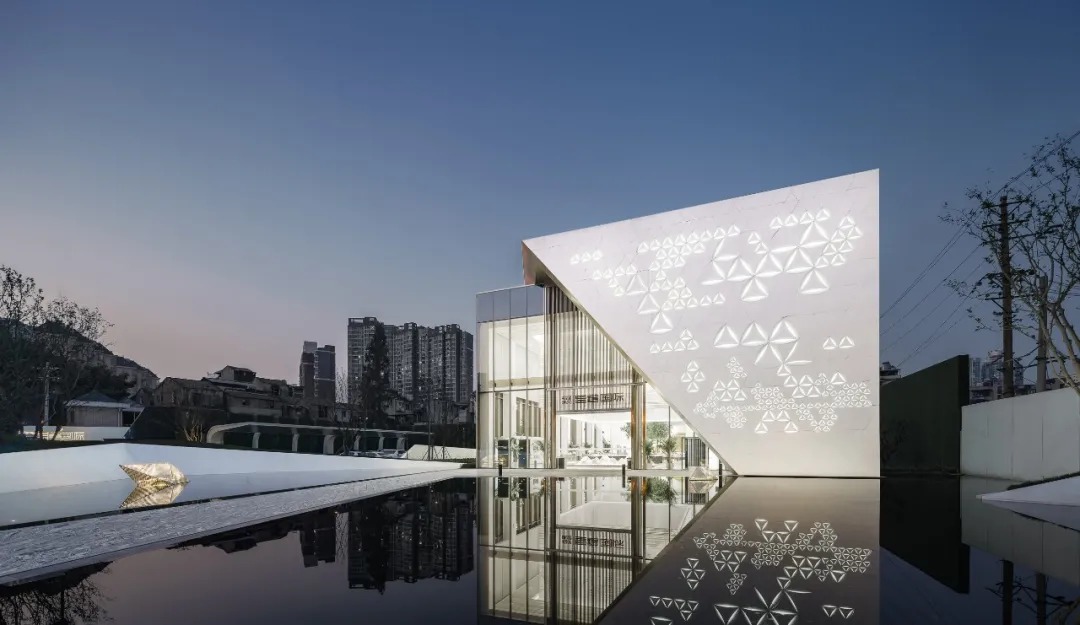

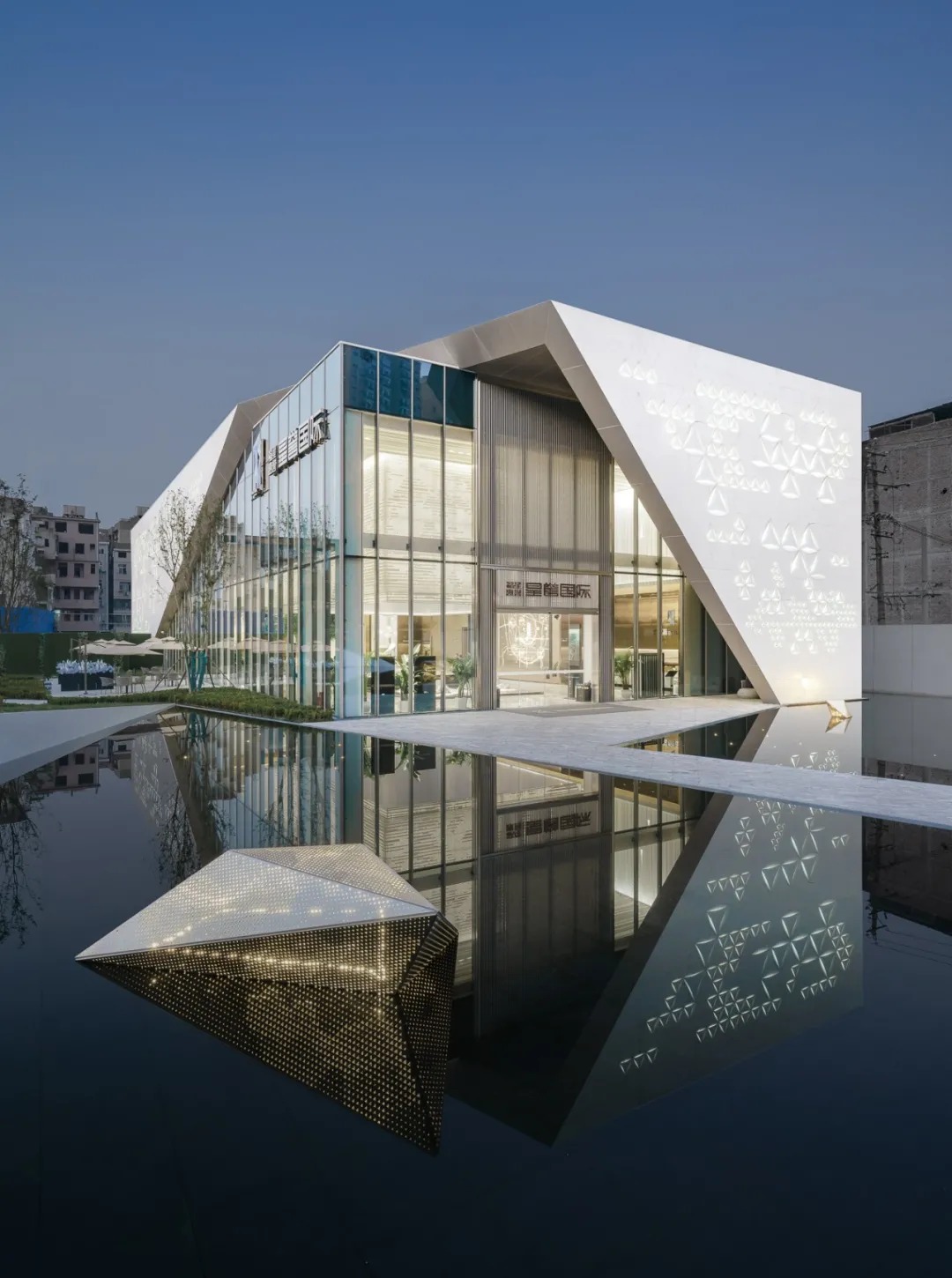

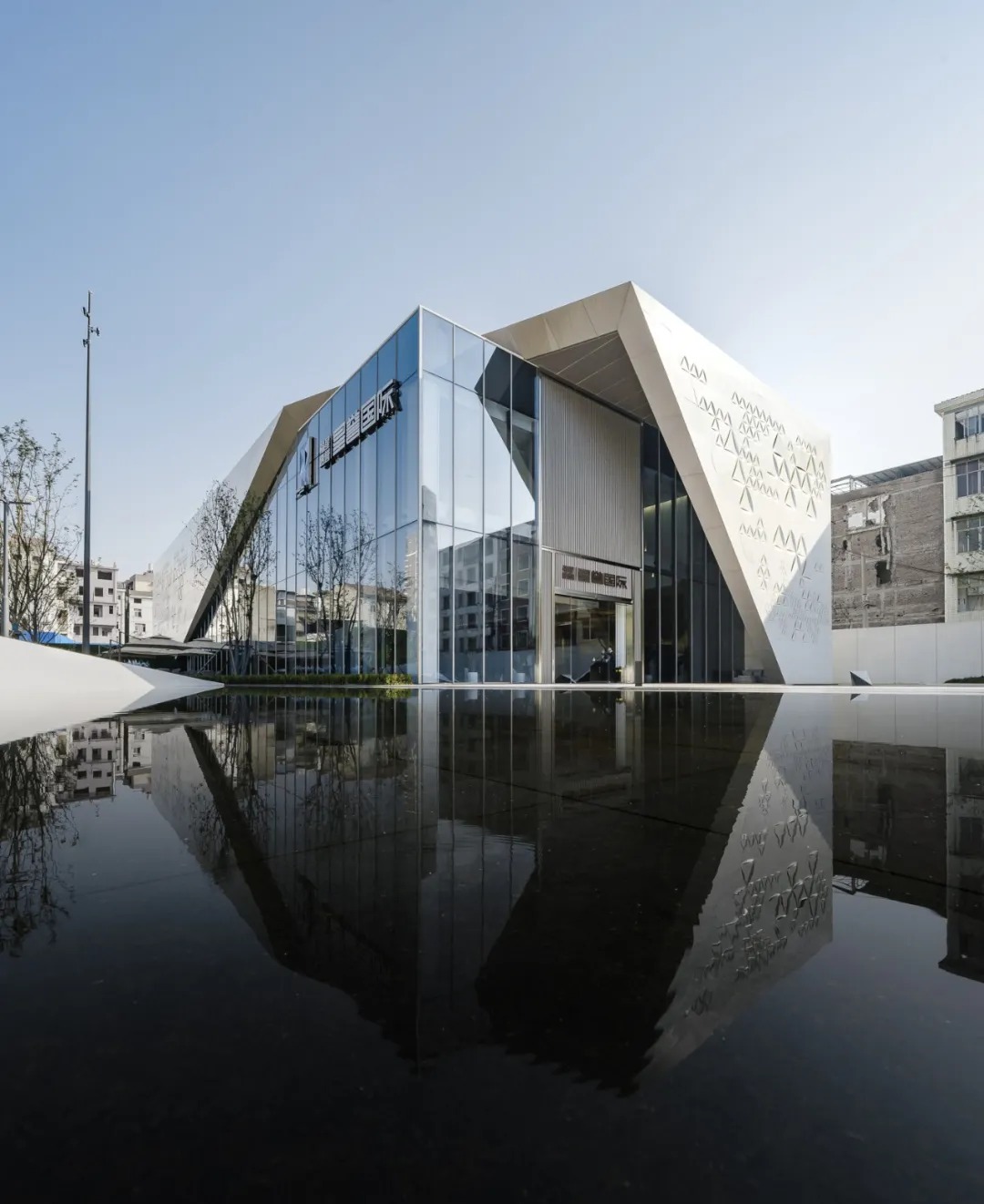

◎纯净的建筑体量



拟形

“ 02”

_


以简化的建筑体量,尽可能去掉那些无用的,多余的成分,用简洁明了的体块关系、清晰的几何构图,删繁就简,溯本清源,创造出最纯粹的建筑形式。

◎建筑形体生成


基地周边多为待拆杂乱居民区,设计时,纯粹清透的玻璃体外部包裹中式营造的建筑肌理,隔绝四周不利的环境;依据人流来向,切割外壳两端,露出内部干净的玻璃体,面向城市界面打开。

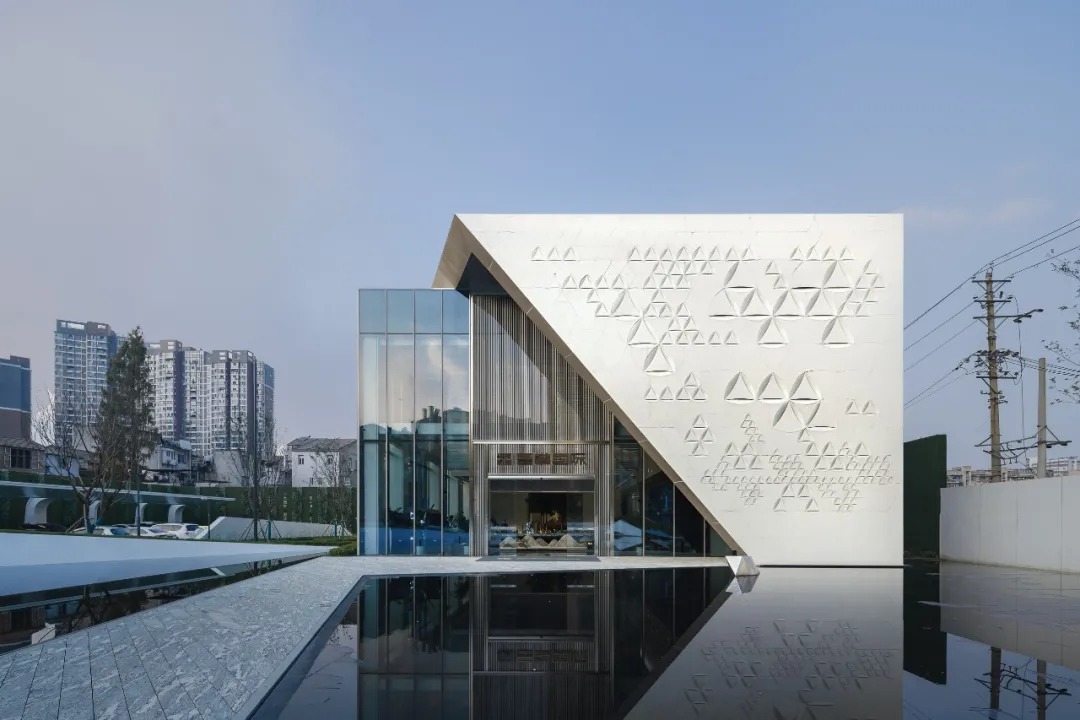

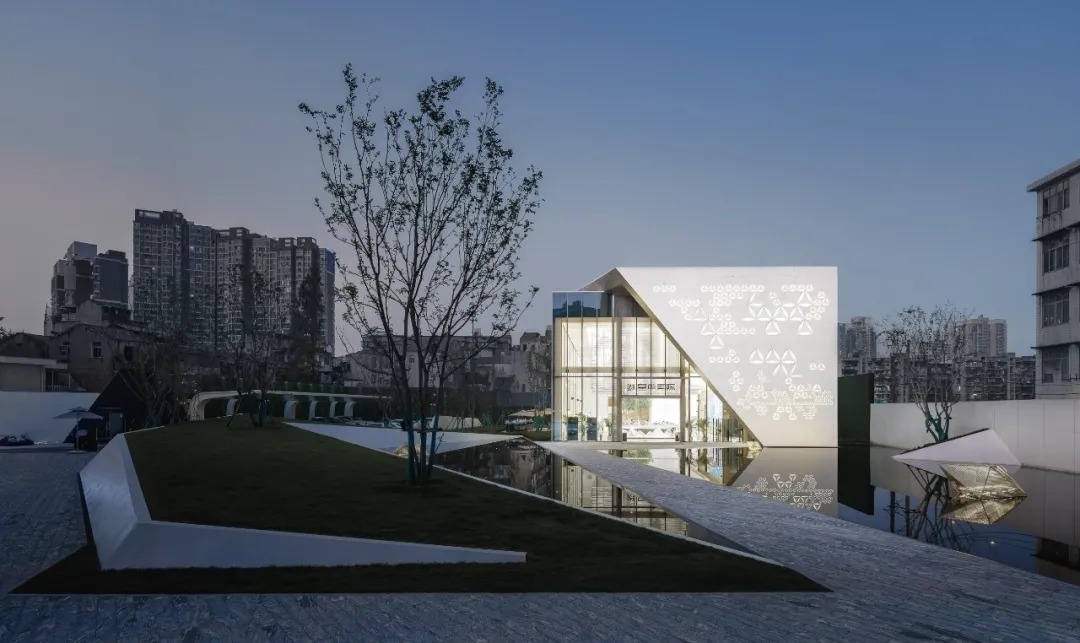

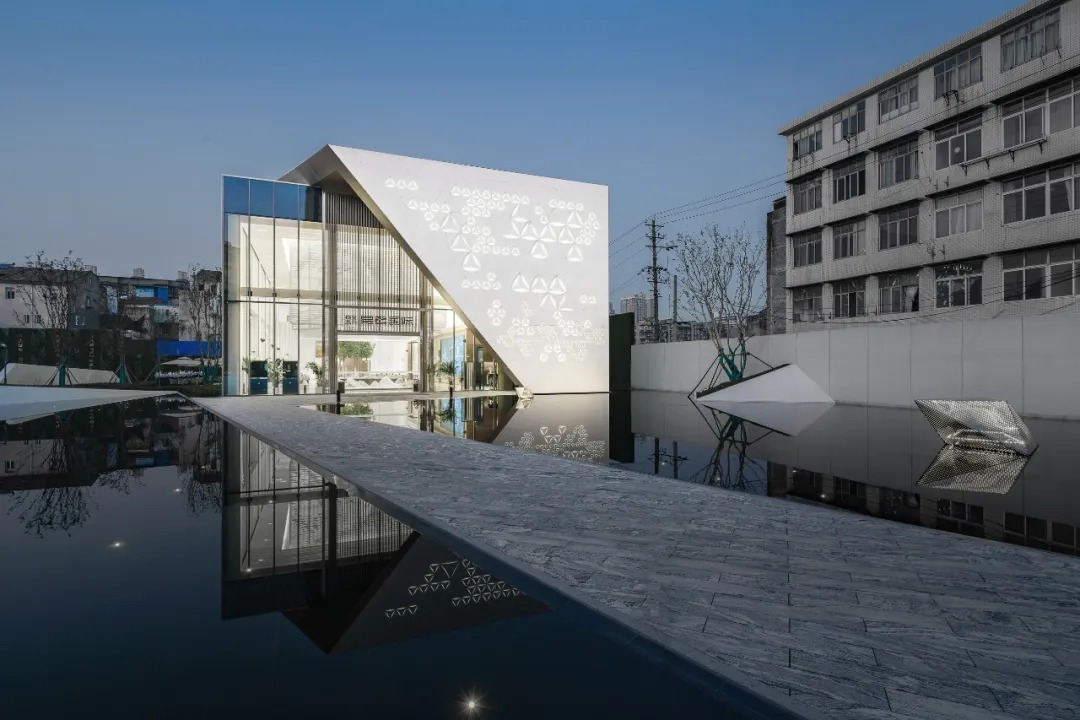

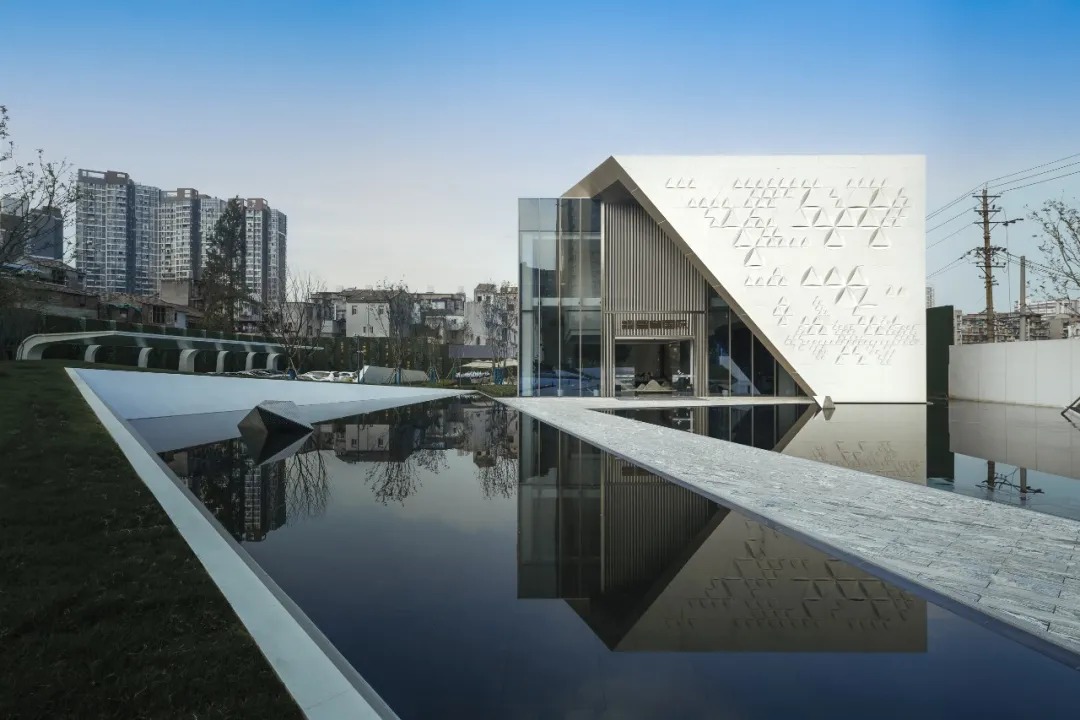

◎入口前场空间

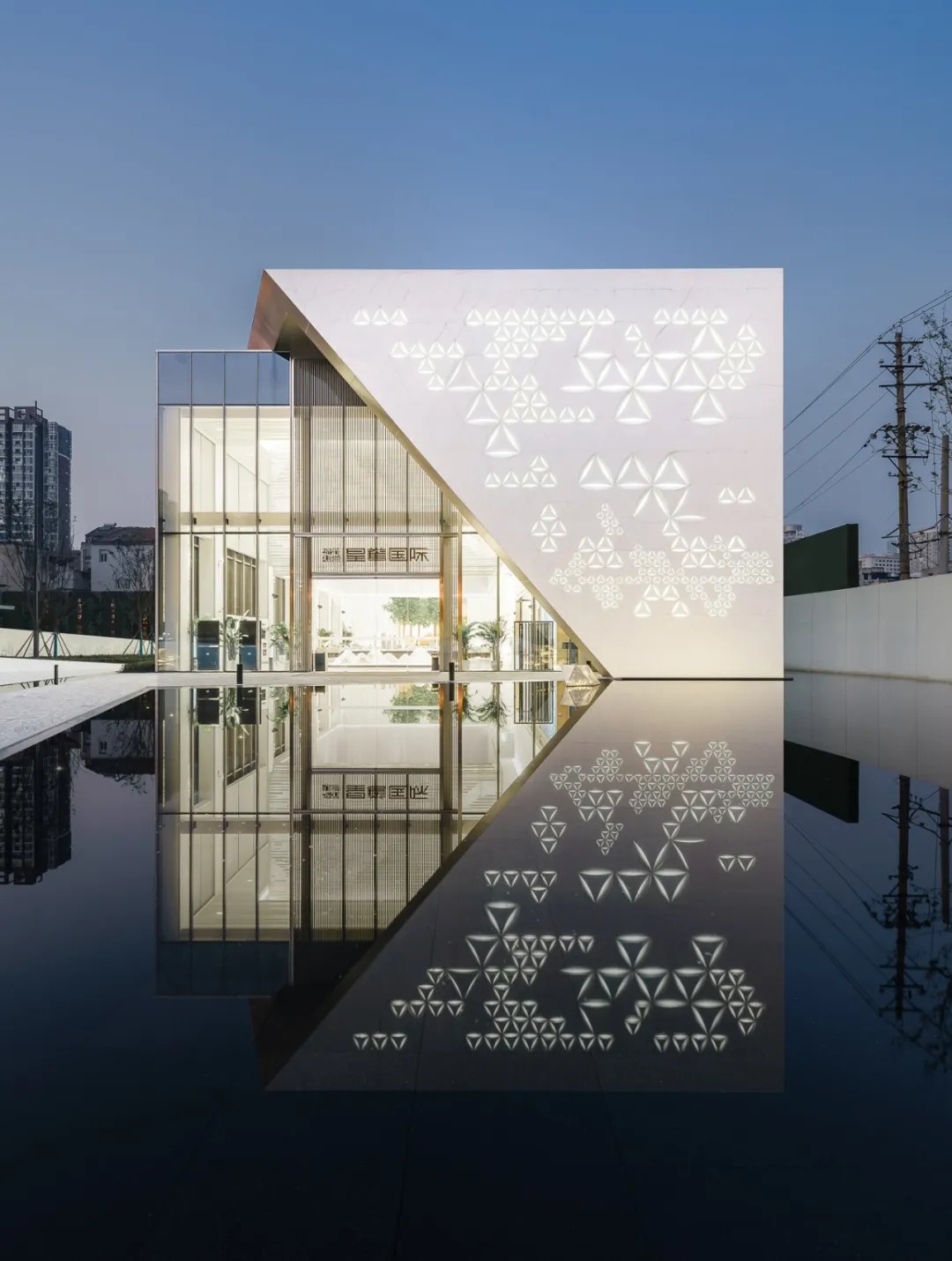

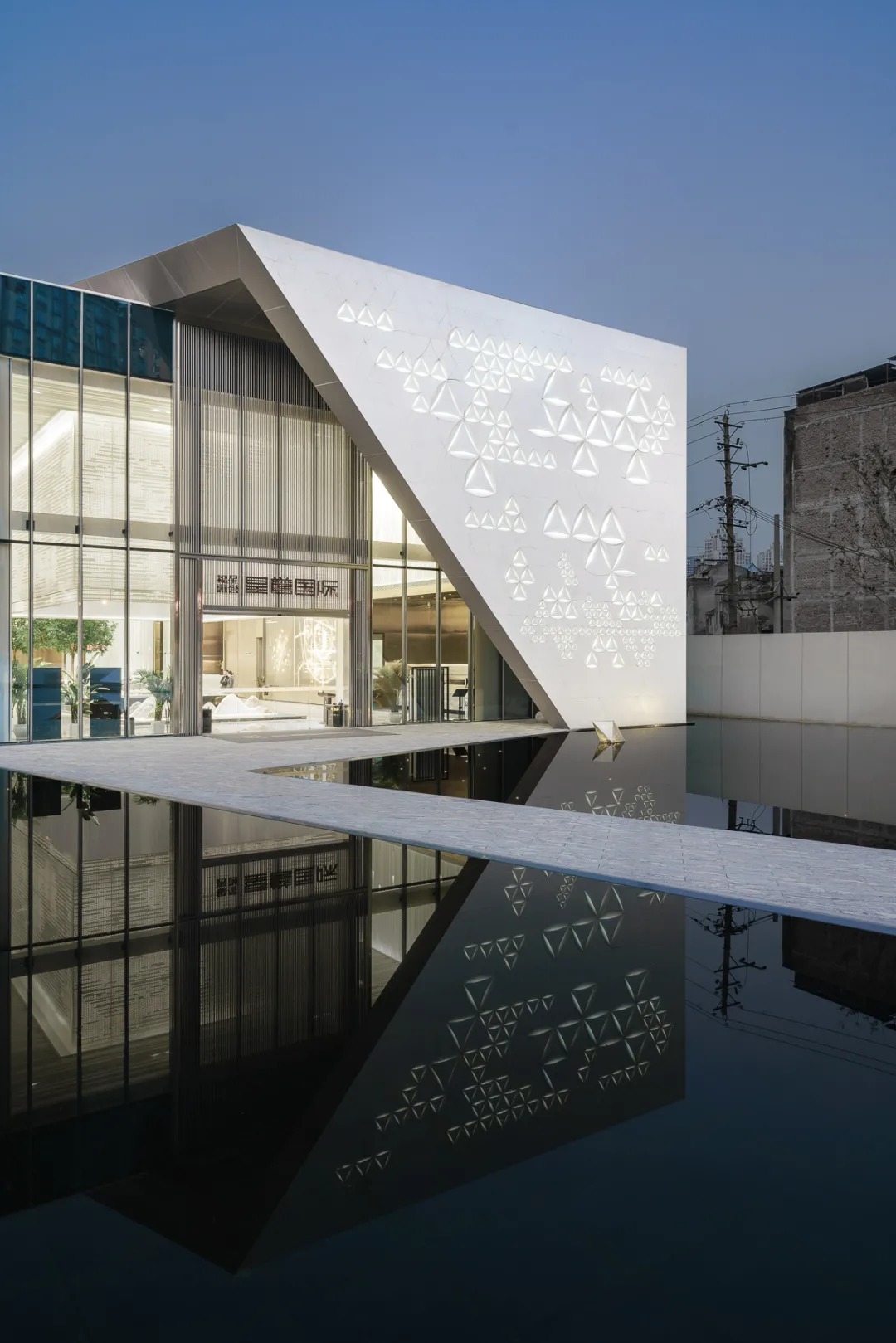

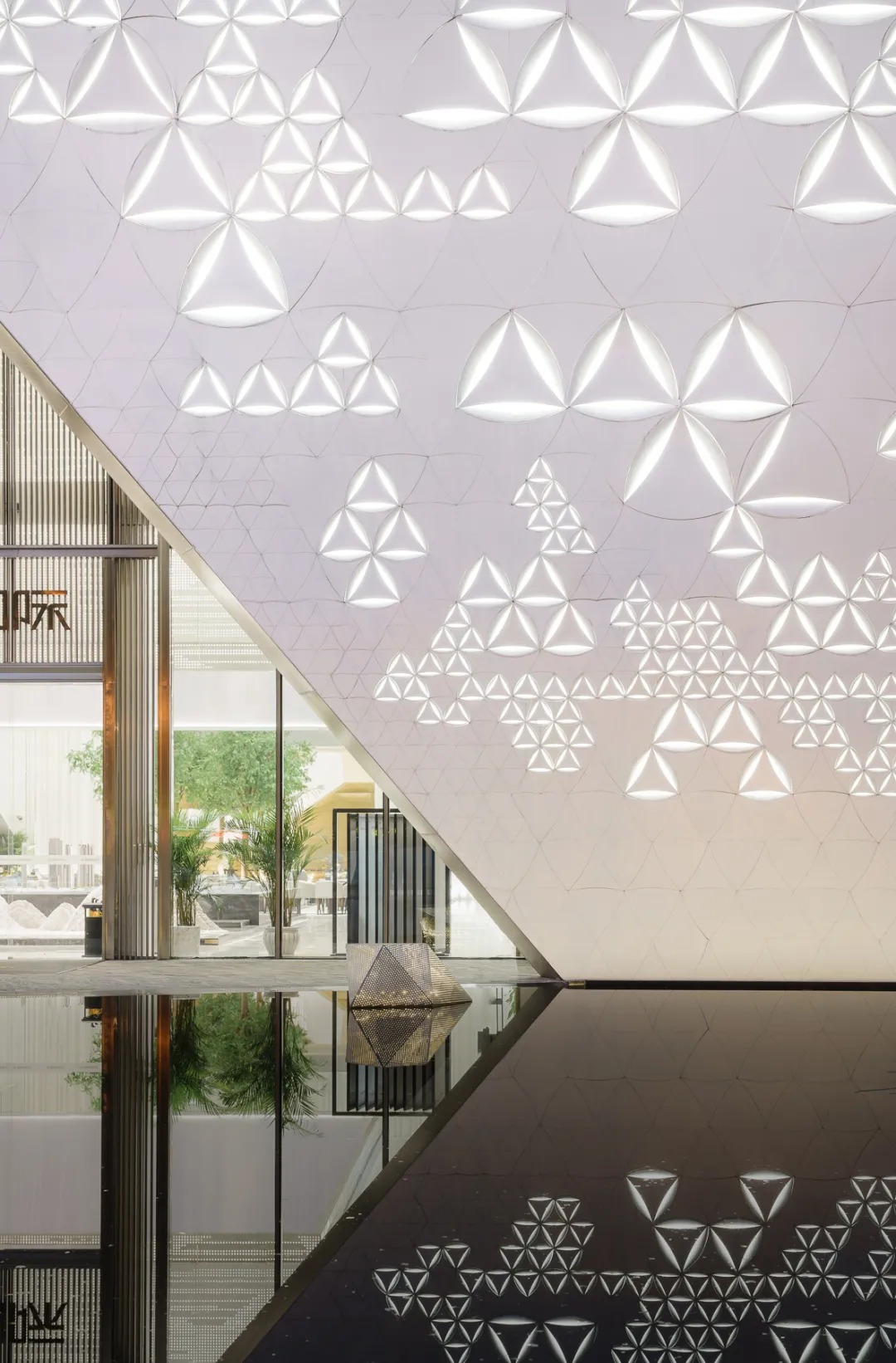

◎镜面水景


建筑形体是温和的,但细节手法是锐利的,我们把三角形切割的手法一以贯之,从总图景观到建筑虚实分割到表皮元素设计最后到灰空间穿孔板元素运用。再赋予珍珠白的温度,使整个建筑典雅却不失冲击力。



叙事

“ 03 ”

_


项目采用文学叙事的组织方式,将多个空间节点的内容串联形成连续的空间剧情。游览路线注重节奏安排,根据场地的位置、形态,组织变换空间的明暗、开合、隐现,使整体流线张弛有度,跌宕起伏。






色彩

“ 04”

_


建筑主材料为珍珠白铝板和纯净的玻璃幕墙,结合以不同的线条、明暗及相应的笔触,真实的表现出空间的气质,展现出最纯粹的白色。

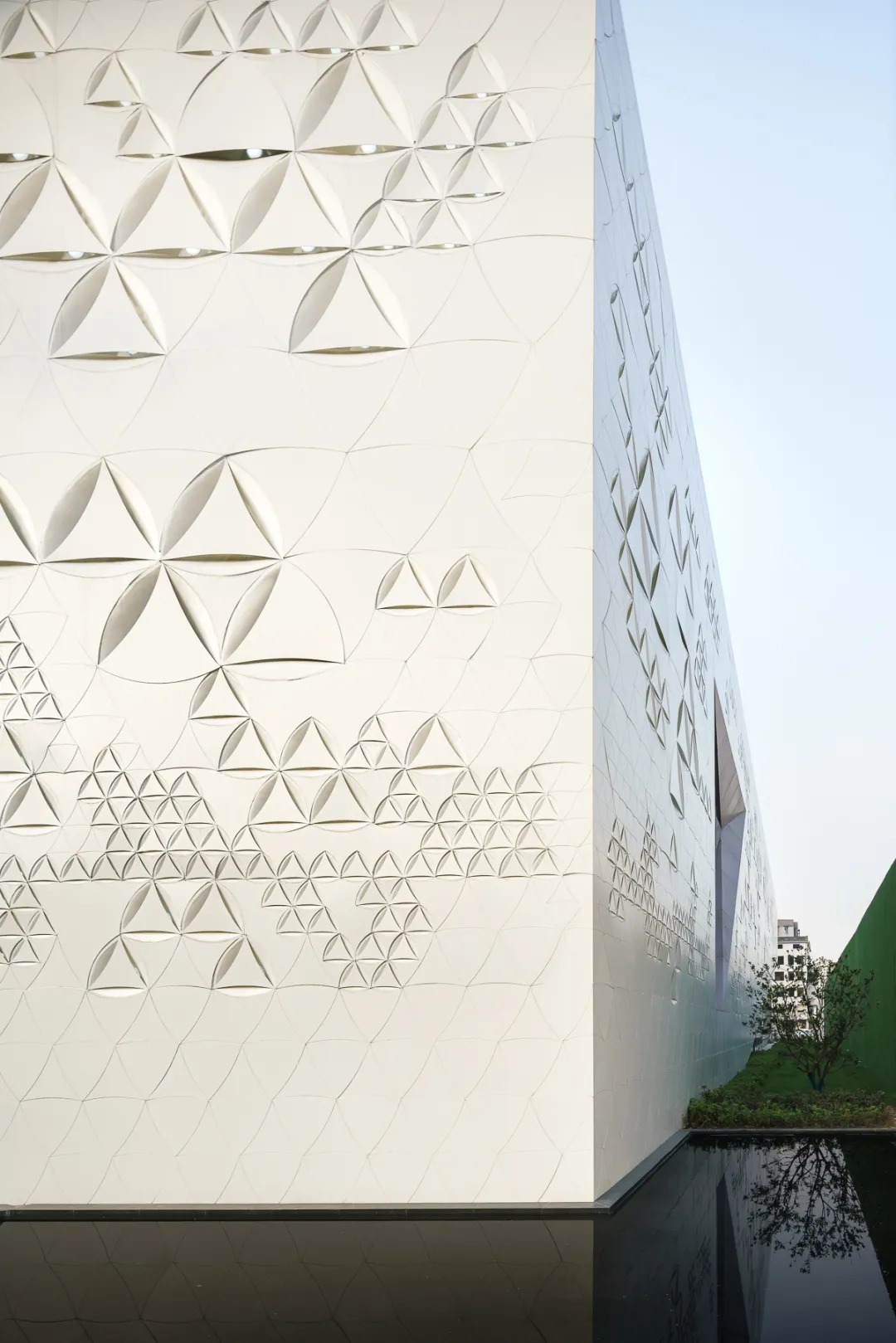

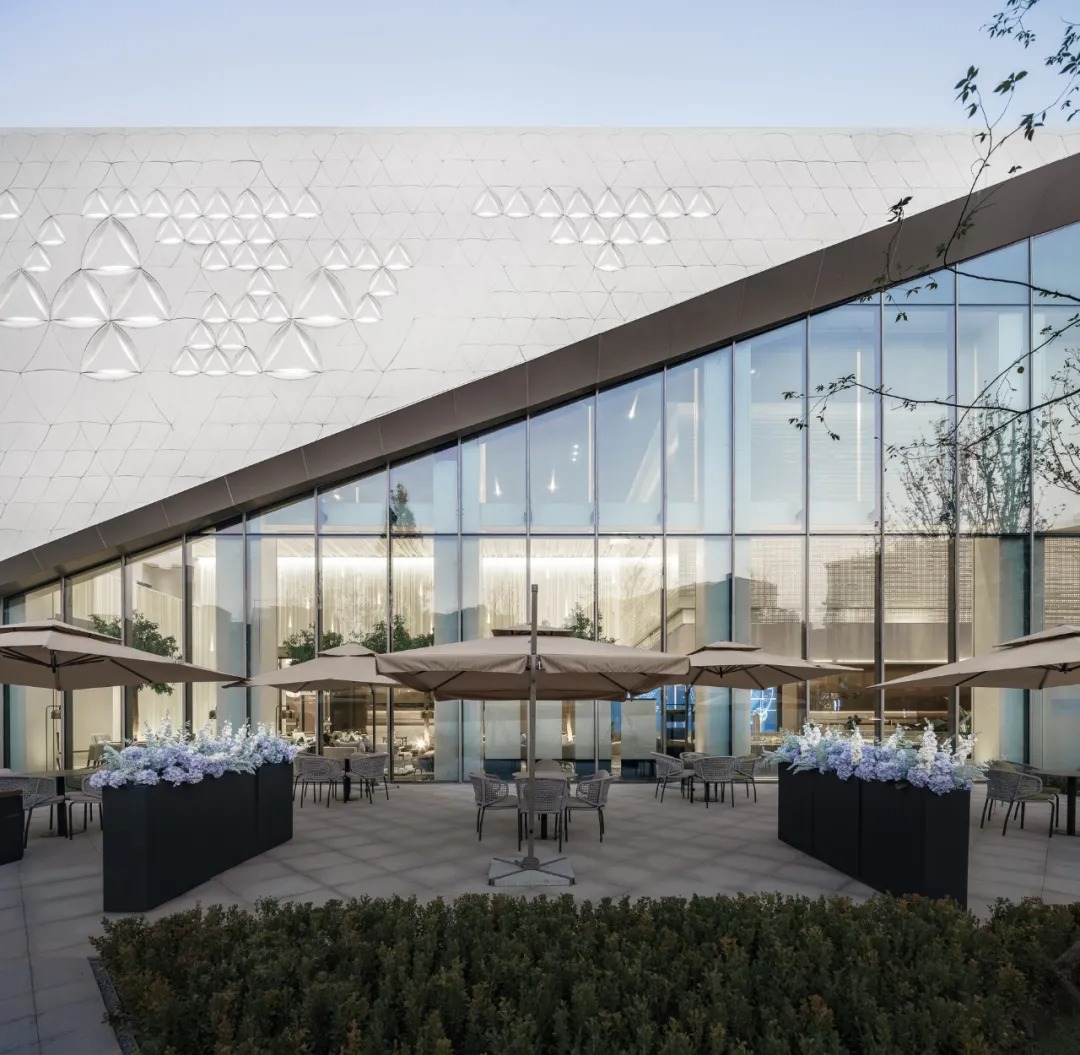

◎玻璃幕墙



参数化设计

“ 05”

_




在纯净的体量下,怎样才能强调建筑作为城市凝聚点的作用,回顾周边城市的空间是无数个大大小小的建筑无序的排列,于是我们想到了通过参数化设计,将这些元素简化成几个模数的形式进行排列重组。

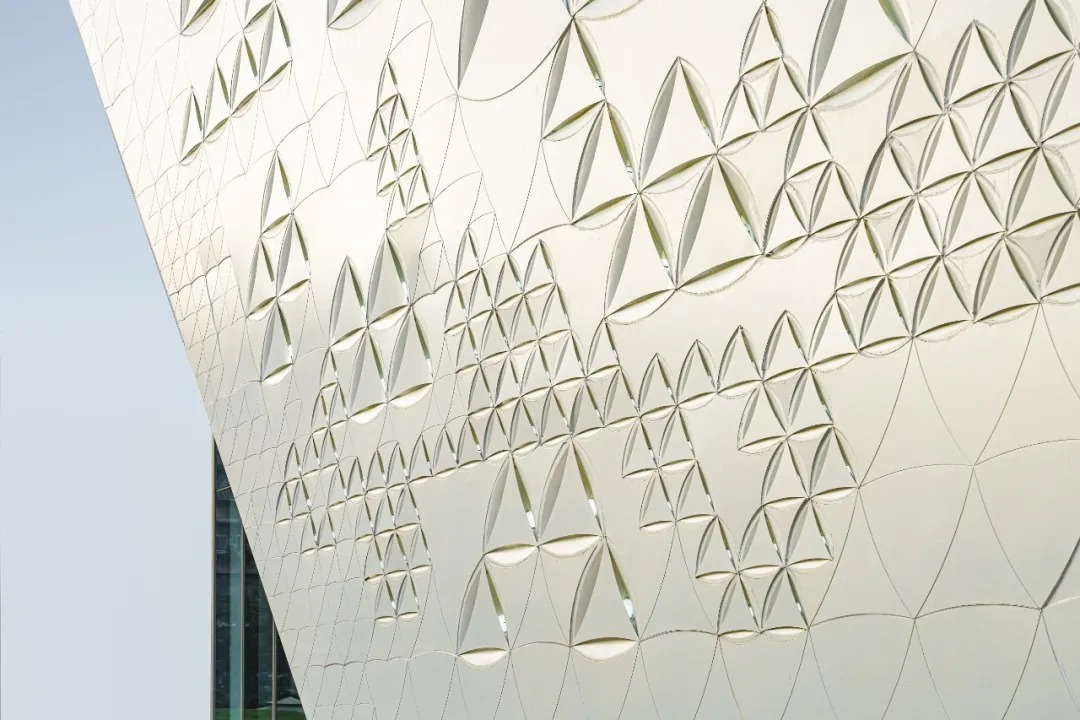

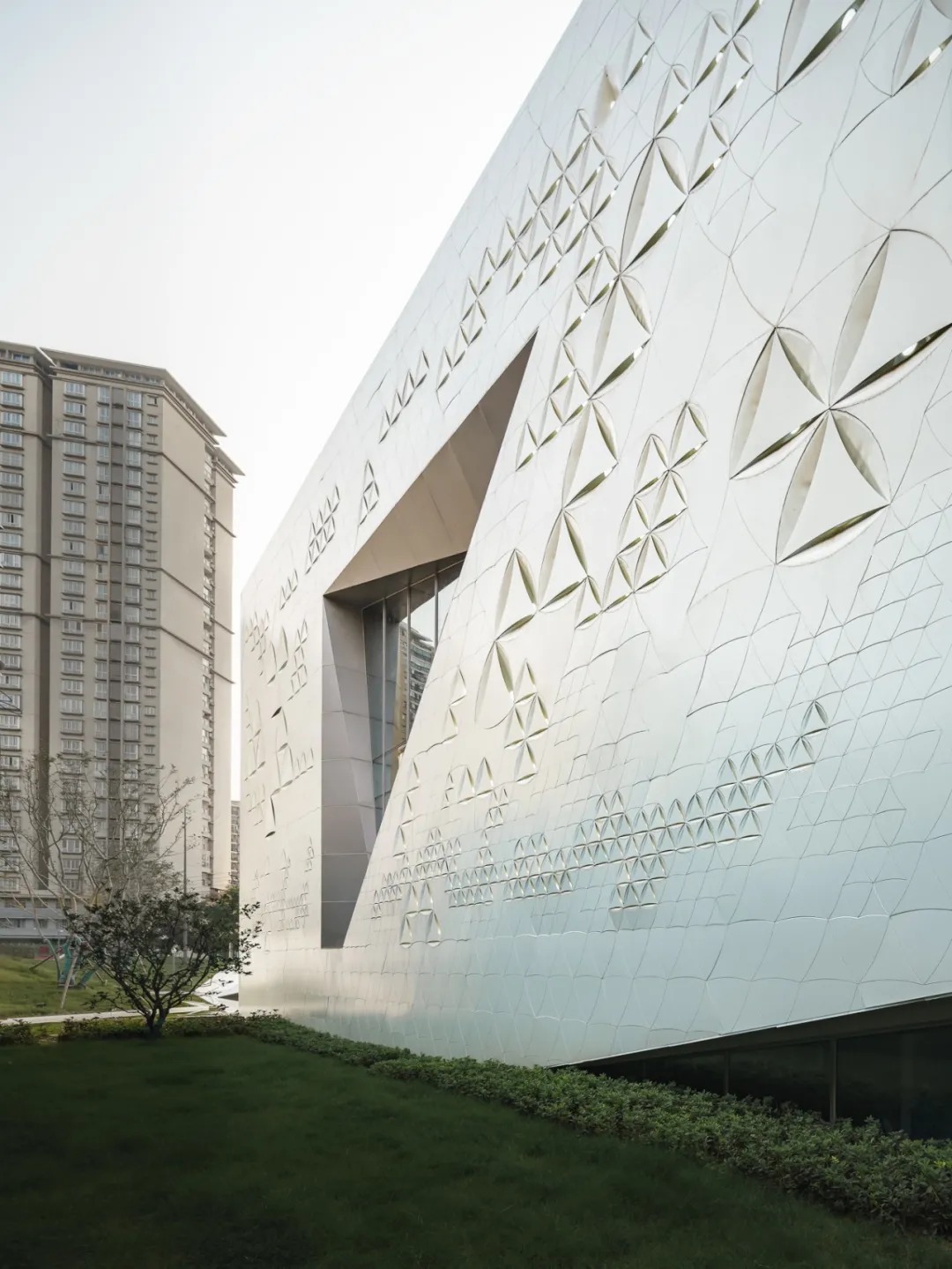

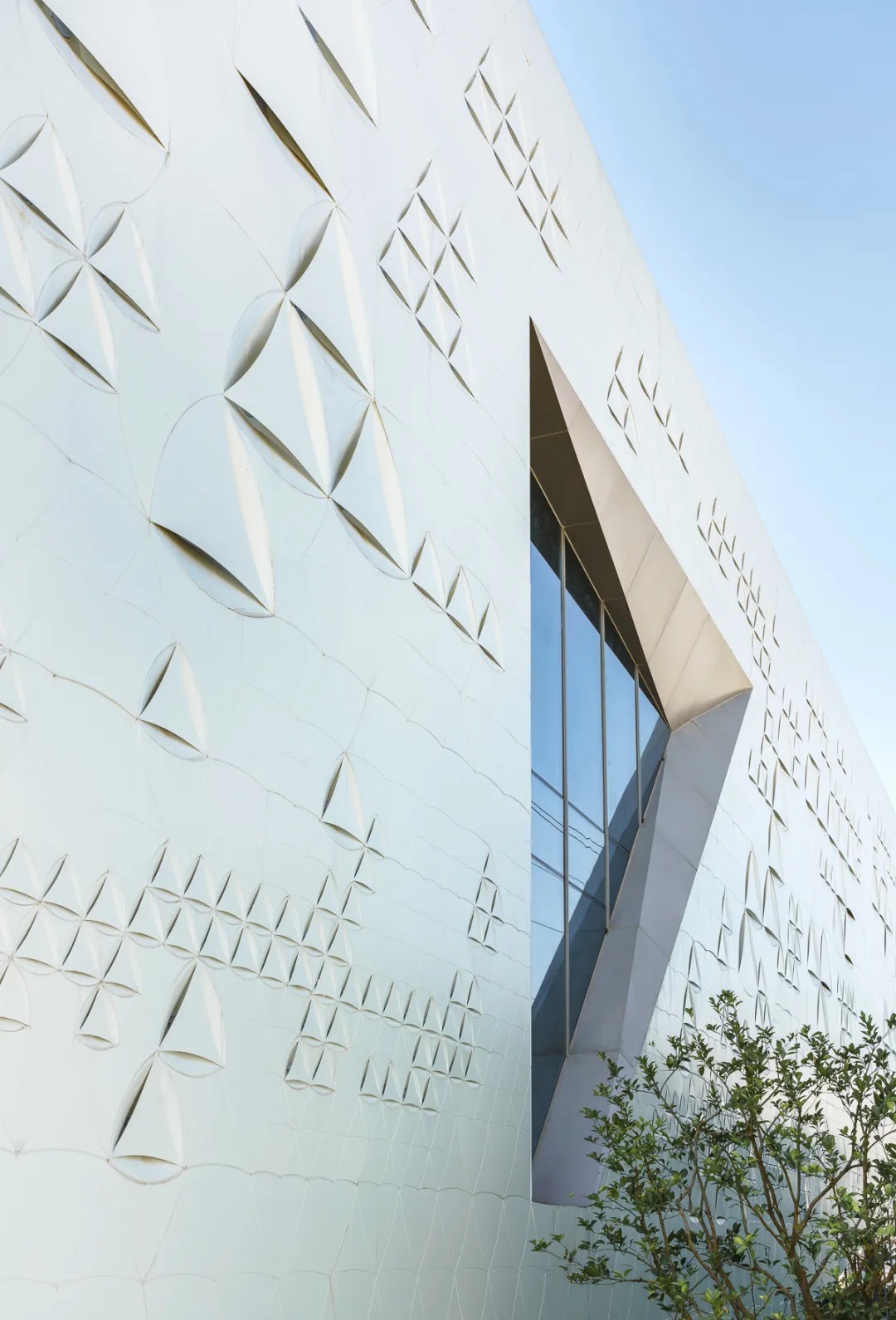

◎建筑侧面


反复思考之下,我们选用了三角形作为基本的模数形式,追其原因有二,一者对三角地形的一个强化,我们希望把这个元素贯穿到每一个空间,无论是景观还是建筑。二者也想模拟星空的形状,在童话里每一颗星星都代表着对老城的一段记忆,也是对未来的一种探索。

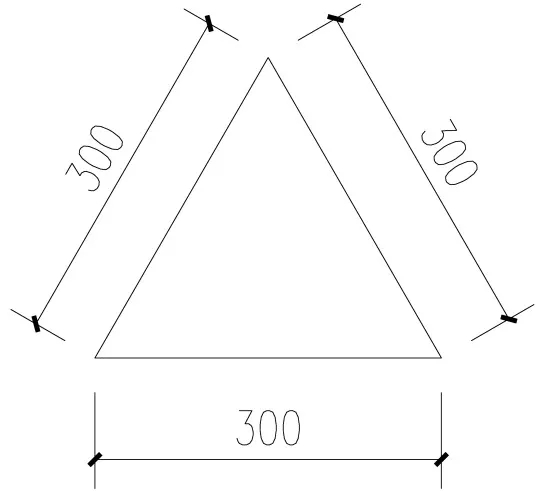

参数化方法其实就是用相对简单的逻辑以及系统性的思维,用参数化工具将它们组合或者排列的方式来解决这个问题。在选定模数形式的前提下,我们将整个立面分割为300mm*300mm的正三角形模数单元,以此最小模数单元铺满整个立面。

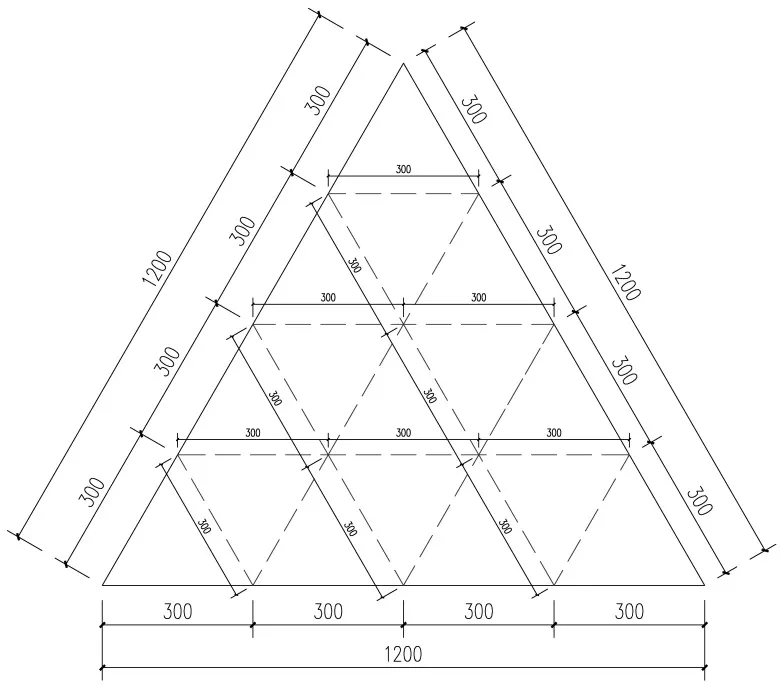

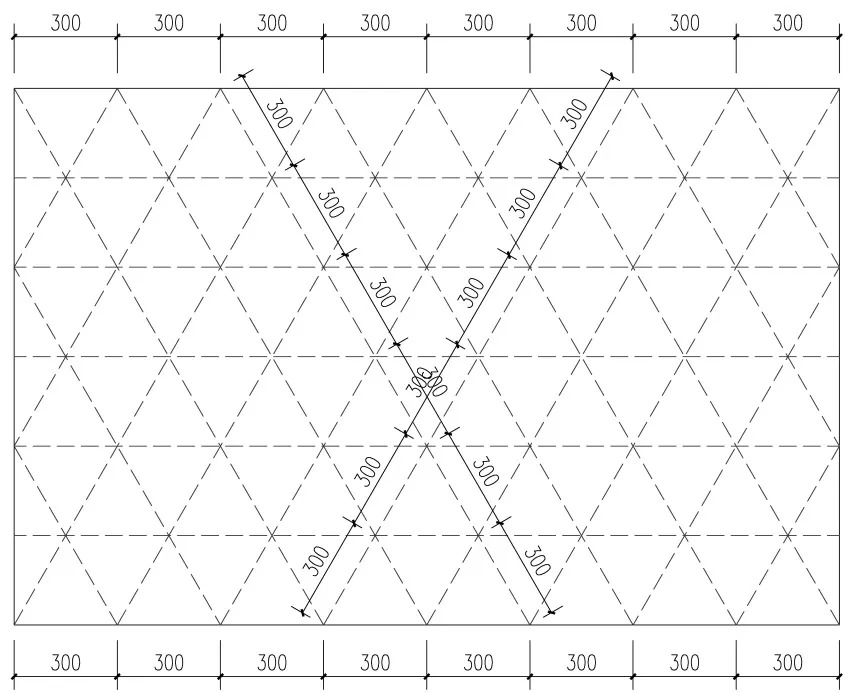

◎局部立面模数单元分割示意

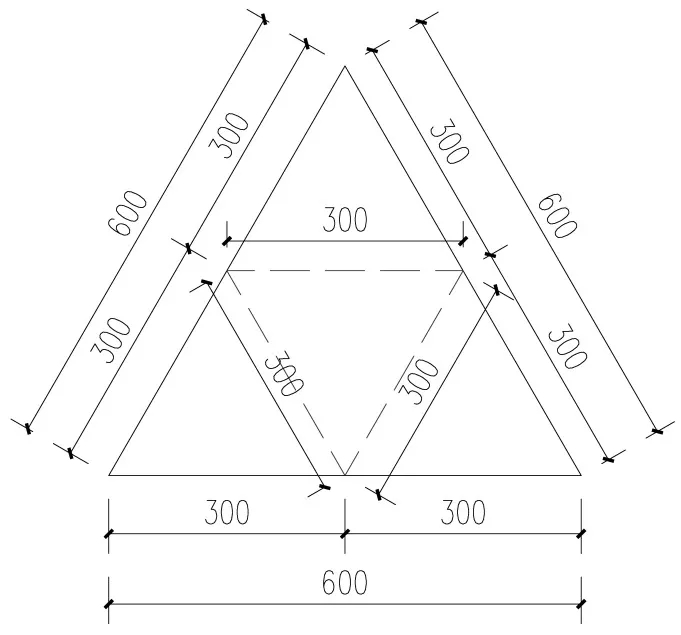

以最小的模数单元为基础,组合成三种不同大小的立面模块。其分别为1个模数单元组成的边长为300mm的正三角形模块,4个模数单元组合成的边长为600mm的正三角形模块以及16个模数单元组合成的边长为1200mm的正三角形模块。


◎三种正三角形模块示意




为了使整个建筑更具亲和力,立面肌理更为丰富,将直线边缘演化为曲线。

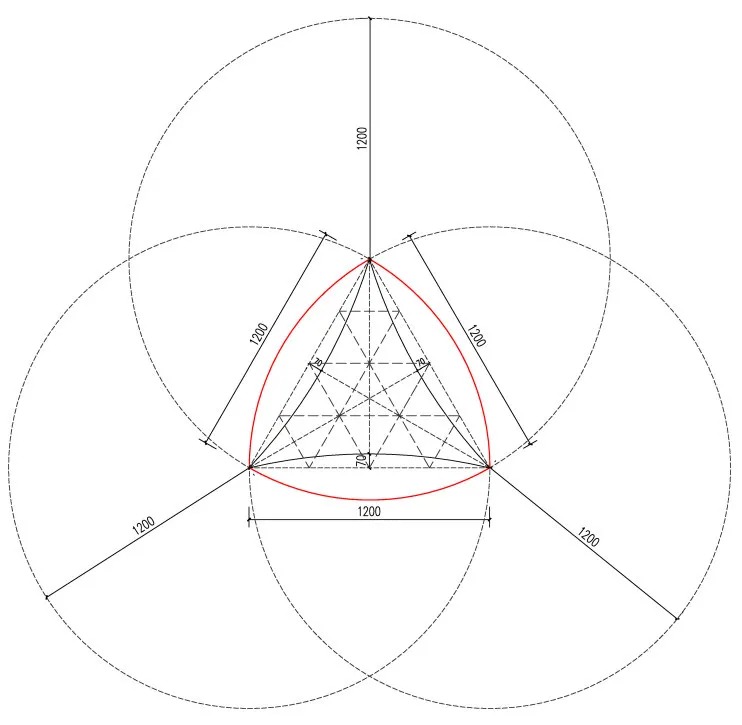

在满足角部不至于过于尖锐,影响施工和美感的前提下,我们以300mm的模块为列,用600mm的半径向内形成微弧,600mm和1200mm的模块等比放大,最终形成三组优美的基本模块。

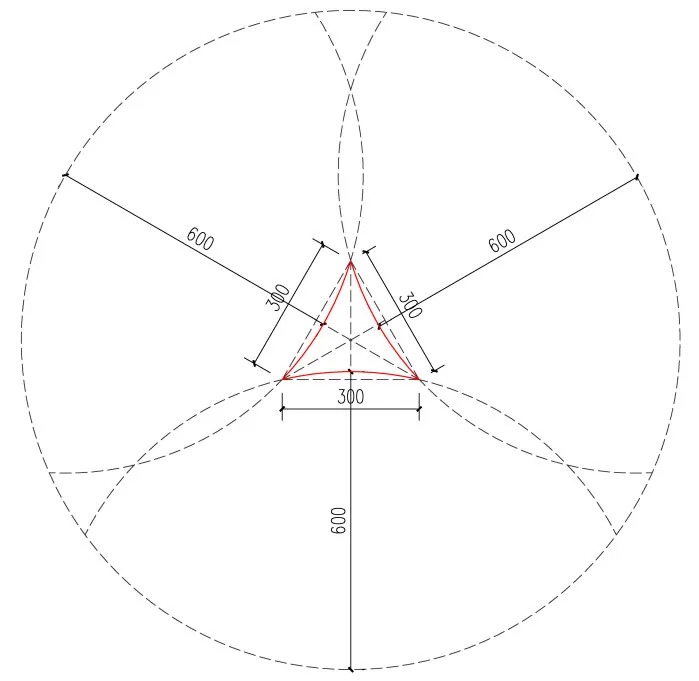

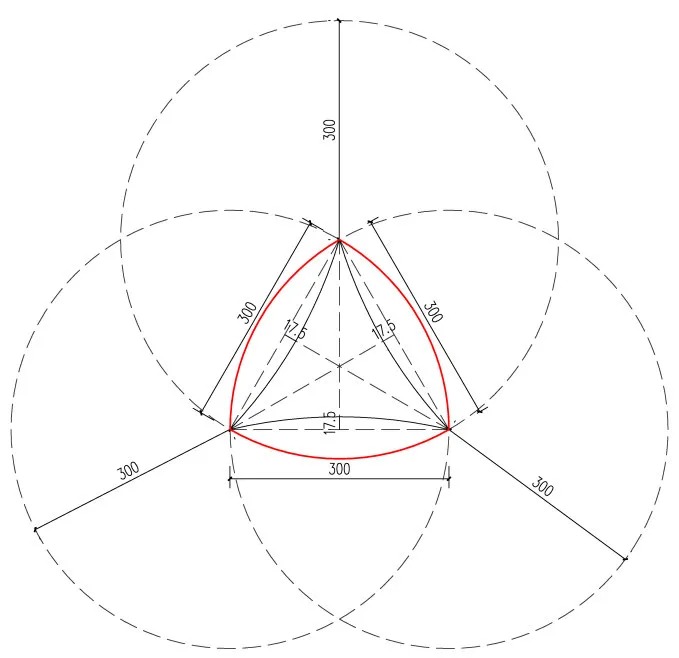

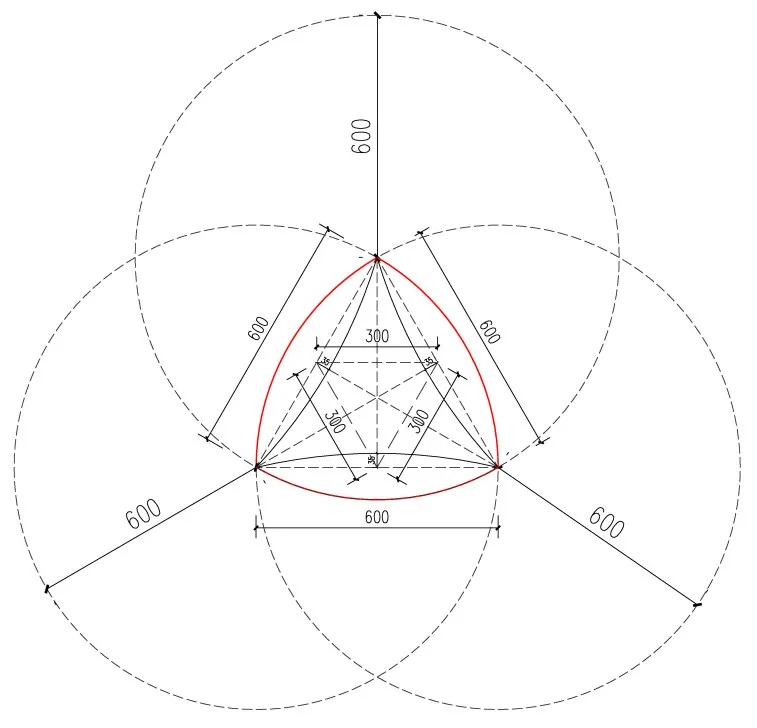

◎三种弧线三角形平面模块示意

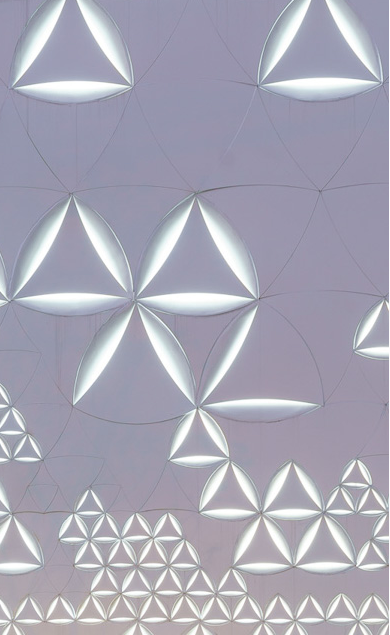

除了以上二维空间基础上的平面模块变化,为了表达设计初衷想模拟星空的概念,部分模块会在三维空间进行变换,模块空间向内凹陷,内部加入光源,外部设置平面曲线盖板,使光线可以通过曲面边缘渗透而出,产生柔美优雅的光晕。

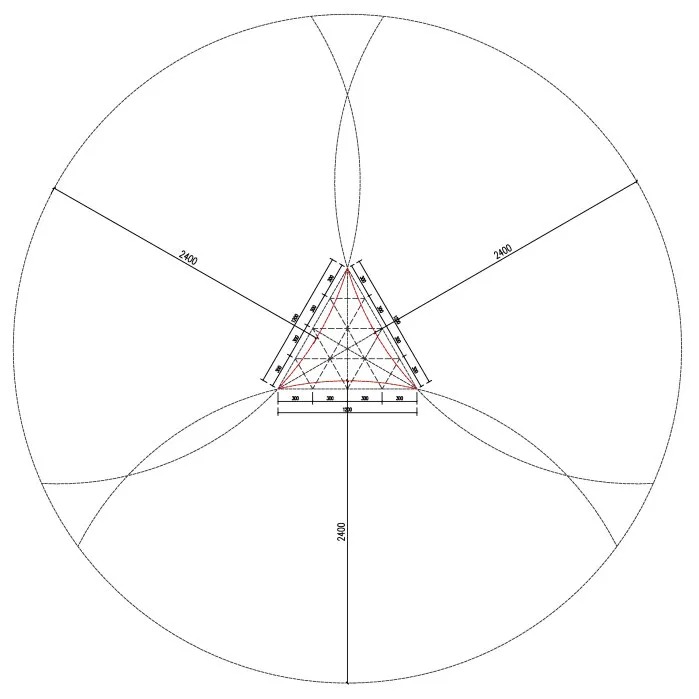

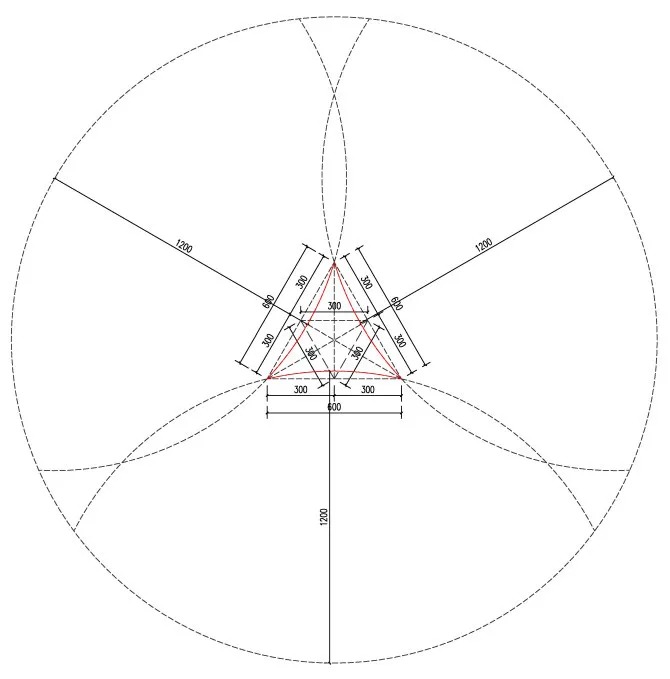

三维模块的平面生成是以各个三角形的顶点为圆心,分别做半径为300mm,600mm,1200mm的圆,圆弧与三角形各个顶点相交,从而形成的外部弧线为曲面模块的边缘。



◎三种曲面立体模块平面示意






在设计好相同单元模数不同大小的单元模块以后,以视线导向为原则,在近人尺度上多采用最小的单元模块进行排列组合,使建筑给人以精致感,细节感,价值感。

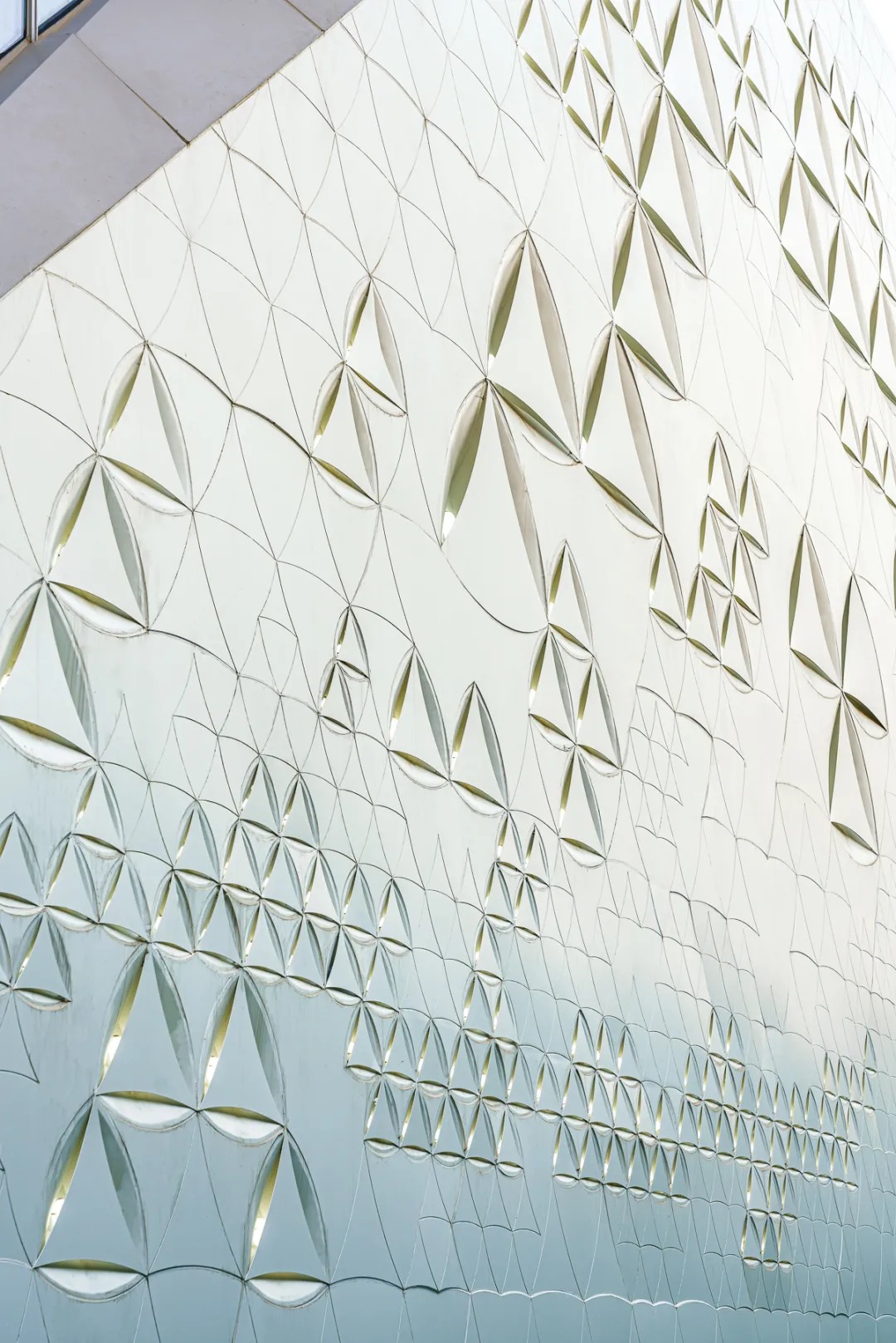

在建筑的中高部区域,多采用较大的单元模块进行点缀性的排列组合,使建筑整体表皮比例和谐,丰富多变。不同大小的模块根据一定的韵律错位移动,最终,产生富有节奏感的立面表皮。




营造

“06”

_


独属盛唐的中式营造—唐代木镶嵌技艺。精雕细琢的美感和色彩,大胆的用色,无拘束的创作,精致的花纹展现了唐代高贵的丰沛之美与惊人的创造力。



◎唐代木镶嵌技艺


唐代木镶嵌工艺是将木材切割成所需形状后,再嵌入木材挖好的孔槽中。工艺要求精度极高,在0.1毫米量级以上。所有工艺均赖人手工完成,有个别零件长度不足1毫米,需以精密的镊子拾取操作,其难度可想而知。


古今云游一梦,让木镶嵌技艺之美穿越千年,将中国古典文化的灿烂星河融入当代风貌,以新的设计和技艺,将传统审美和工艺引入现代建筑肌理之中。




◎唐代木镶嵌与本案建筑肌理对比



表皮施工

“07”

_


◎建筑表皮安装过程


以建筑南立面为例,整个建筑肌理由多个不同的平面和曲面构件,有韵律的组合而形成。




如果以最小的模数单元为依据进行施工的话,会导致其龙骨过密,施工繁琐,表皮安装复杂,增加成本,减缓工期等。


为了更好的控制项目落成效果,降低施工难度,我们将龙骨确定为边长为1200mm的正三角形,既可以契合最小单元模数,又有利于施工控制,保证项目竣工效果。

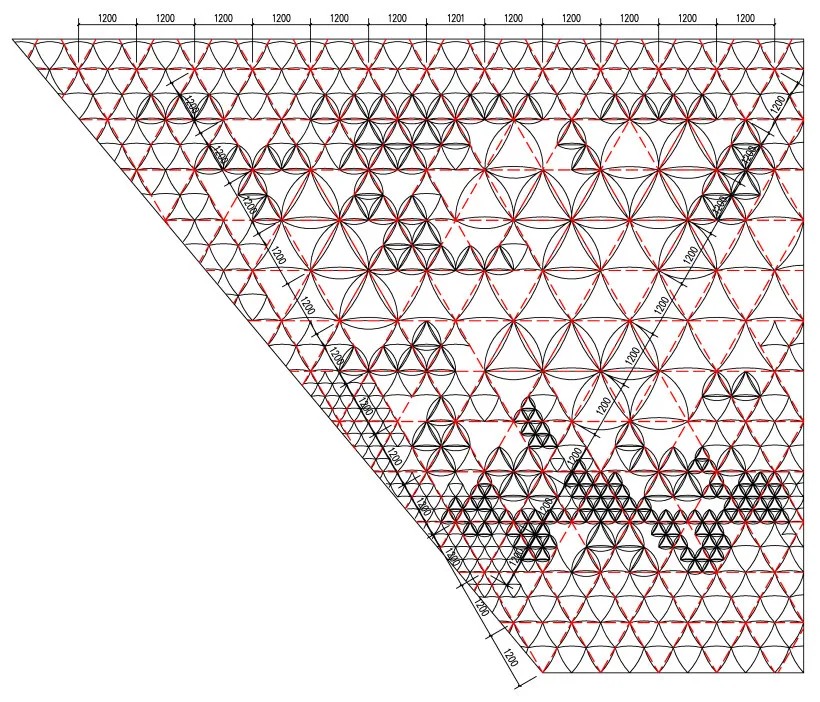

◎建筑南立面龙骨示意


整个建筑的表皮安装工程采用分段安装的形式,将整个立面依据拼接肌理,龙骨位置等原因分割为大小均在3000mm*1500mm以内的单块区域,为了保证安装速度,安装质量,每一个单块区域上的模块构件在工厂安装完成后,整块运往施工现场。

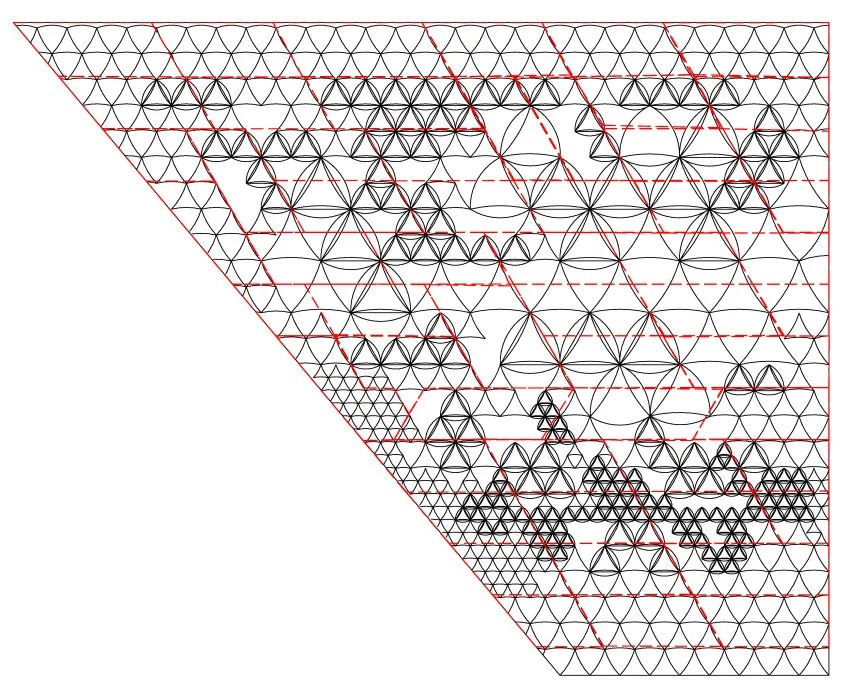

◎建筑南立面单块区域分割示意

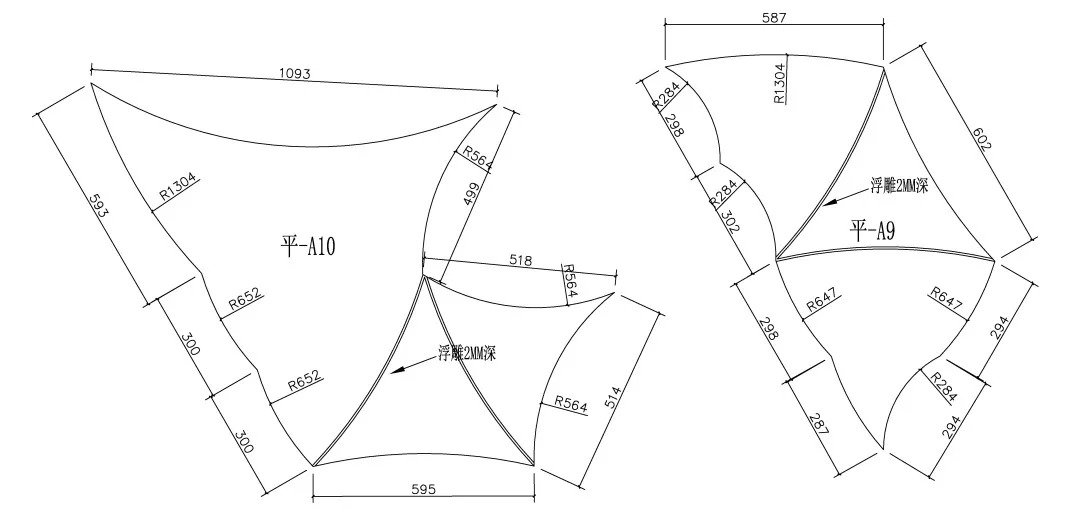

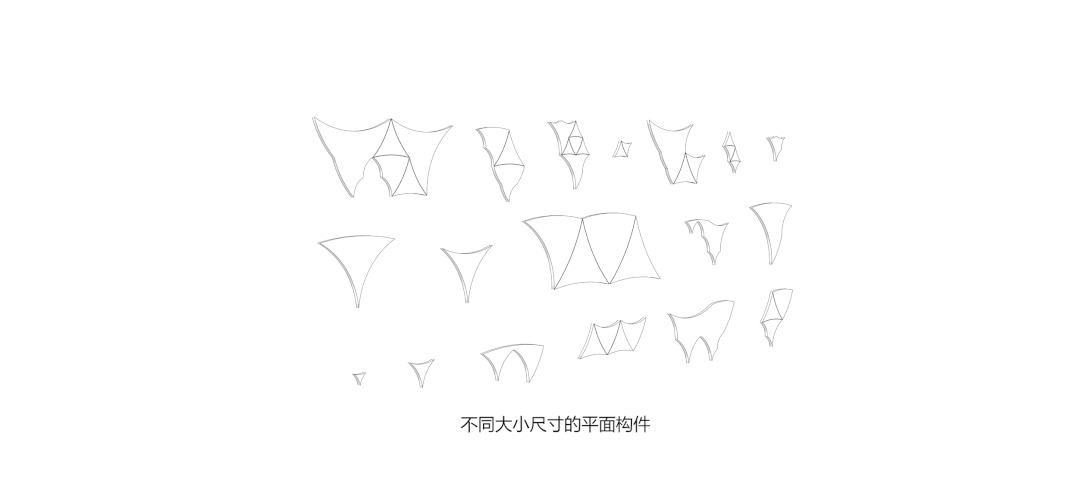

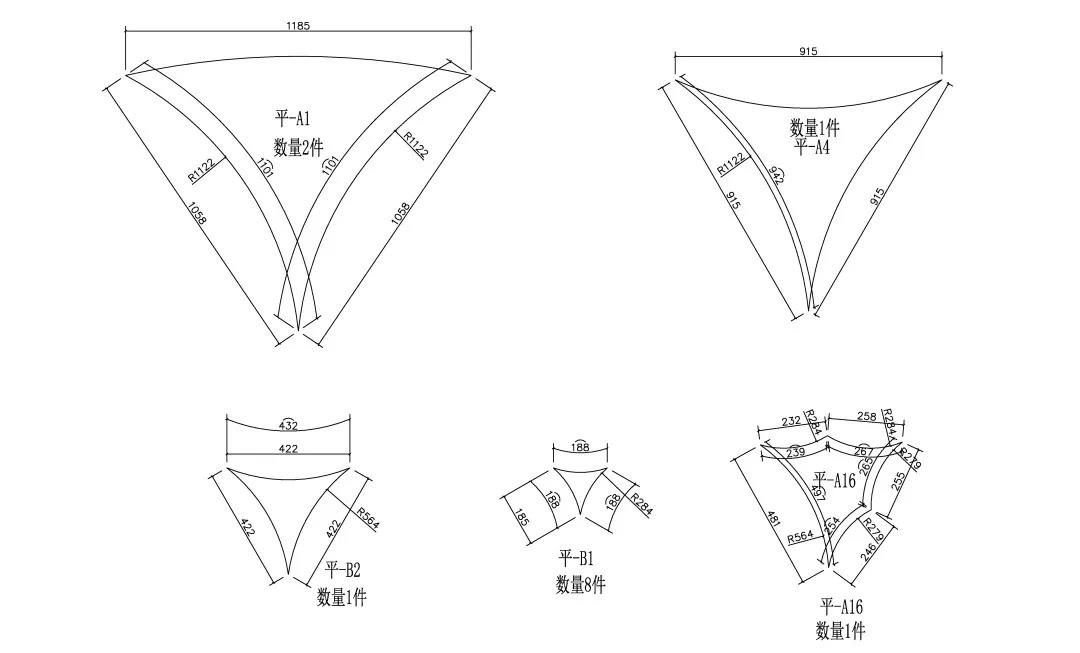

平面构件以各个曲线相交处为界限进行划分,分割为不同形状尺寸的单块区域铝板,为了保证施工平整度和工期,还将部分平面图案以刻线的形式反映在单块区域内,尽量以大面铝板进行拼接,为此整个项目设计了共28中不同类型的平面构件,3种不同类型的曲面构件。



◎部分小面积平面构件展示


◎部分大面积平面构件展示



曲面构件由内嵌曲面和平面盖板两部分组成,共3种不同尺寸。内嵌曲面内部中心开洞,安装灯源,外部设置平面曲线盖板,使光线可以通过曲面边缘渗透而出,经过反复的照度尝试,产生柔美优雅的光晕。

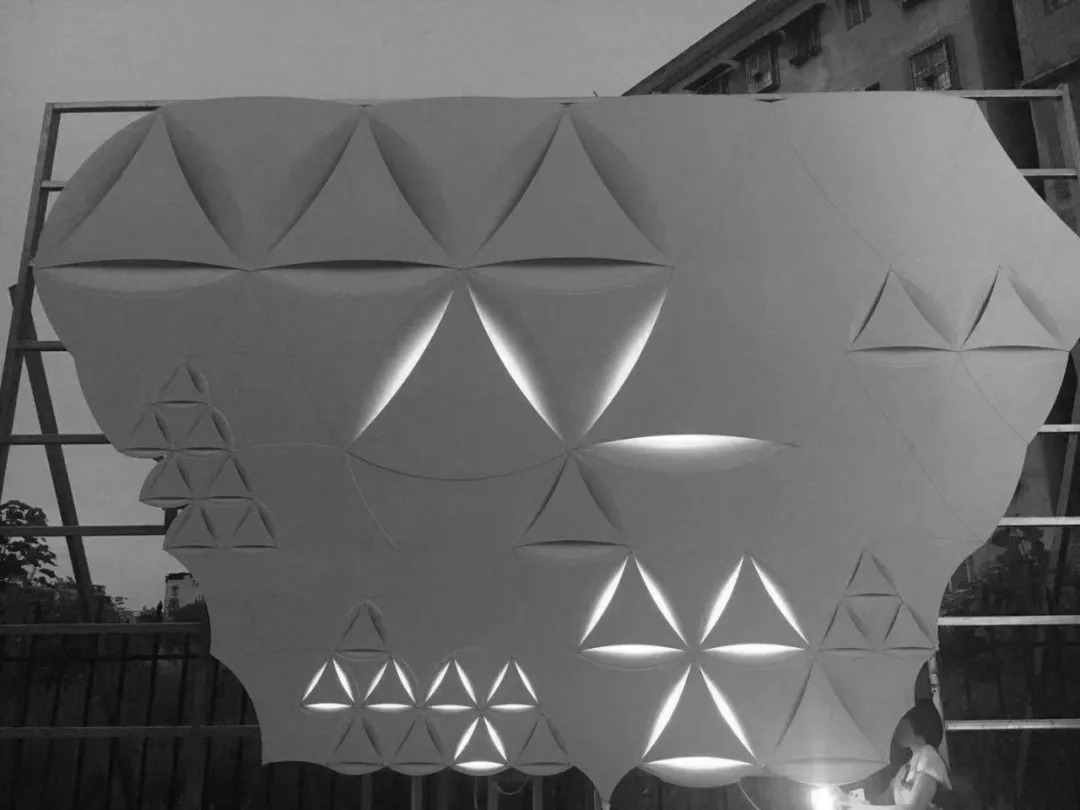

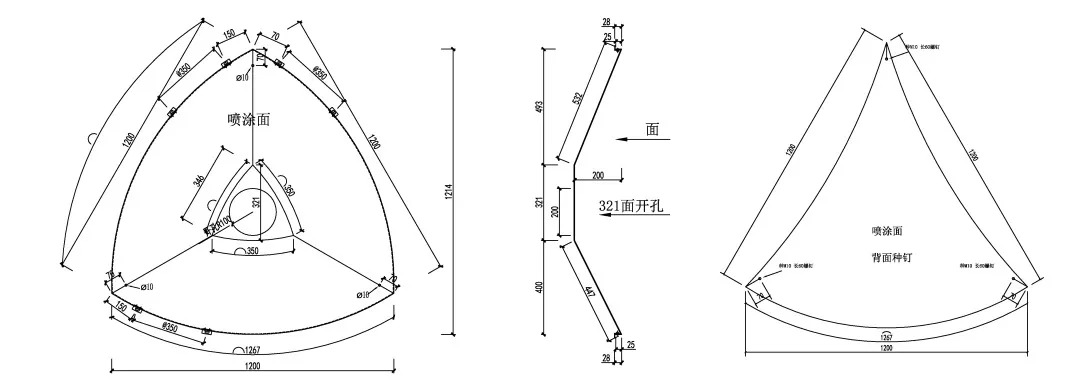

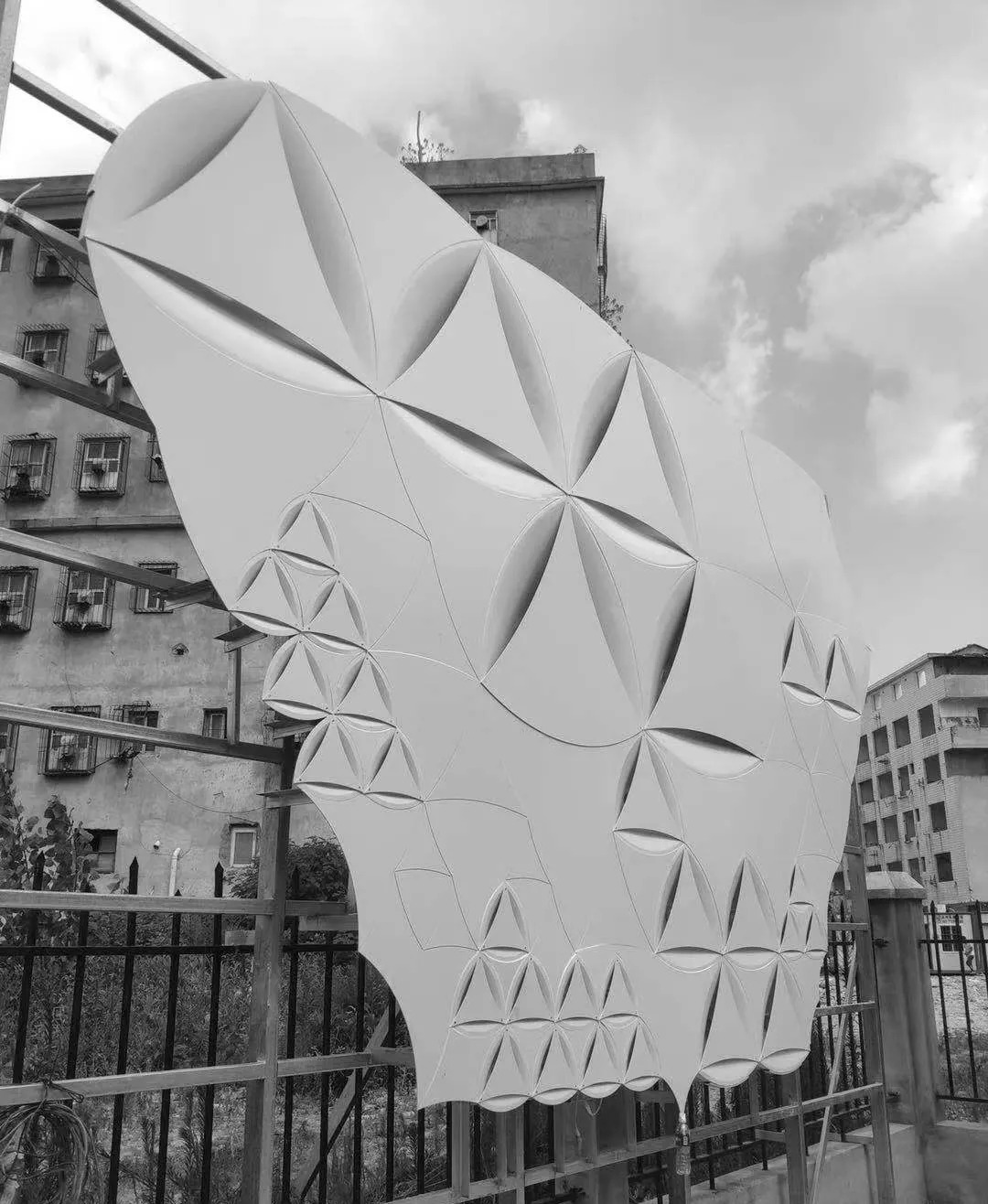

◎部分曲面构件展示


在现场施工的过程中精细控制每一个构件的安装位置与次序,使每个构件都可以无缝的衔接组合,最终实现中式营造与现代技艺的完美交融。

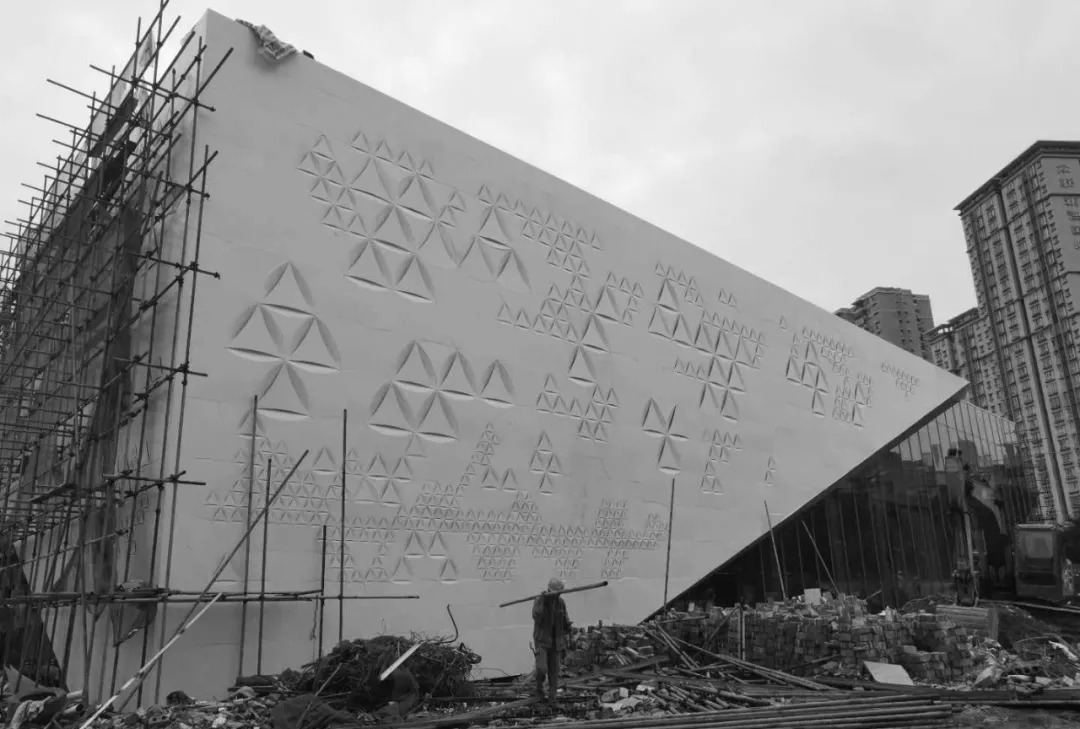

◎现场施工



结语

“ 08”

_


中国建筑师的当务之急,就是探索一种建筑形式,它既是我们有限的物理之所能及的,同时又是尊重自己文化的。

——贝聿


本案力求将传统精湛的工艺手法用现代的技术和手法展现出来,既展现一种隐喻的中式之美,又不负时代的科技之美。





技术图纸

“ 09 ”

_



◎首层平面图



◎二层平面图

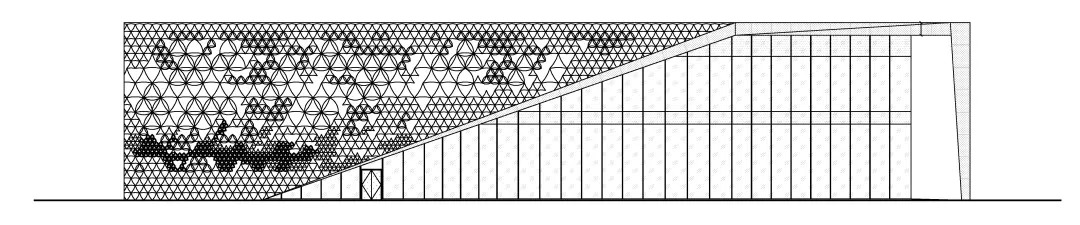

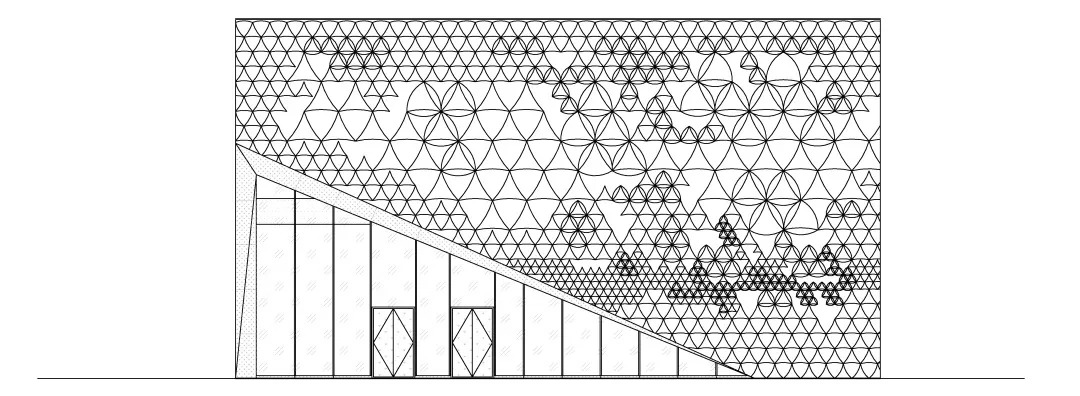

◎东立面图

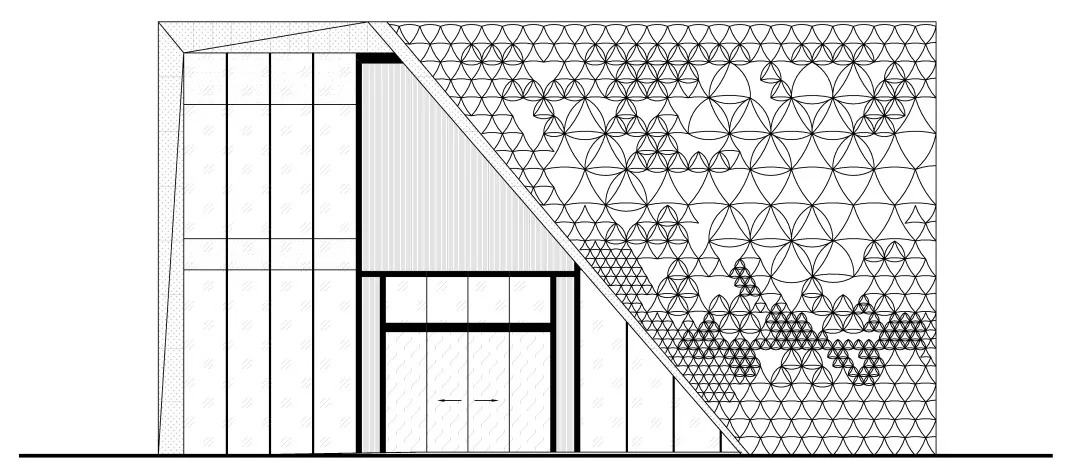

◎西立面图



◎北立面图



◎南立面图

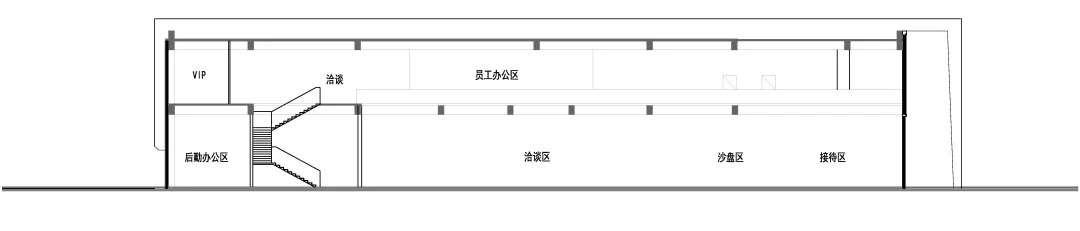

◎剖面图



工程档案

项目名称 | 福星惠誉虹桥村生活馆

项目位置 | 武汉市三眼桥路

建筑设计 | 上海日清建筑设计有限公司

设计总负责丨熊星 吴笛

甲方设计团队丨钟琳 张佩 李婷 刘琳 胡红林 廖望

设计团队丨陈炯鹏 马锐 曾小辉 闫治斌 杨静雯 付忠国

景观设计 | 上海日清景观设计有限公司

景观设计团队 | 谢伟峰 魏猛 杨丹丹 侯振标 吴蓓莉

建筑面积丨1688.28㎡

设计时间丨2019年3月

竣工时间丨2020年9月

建筑摄影丨张虔希


工程档案

项目名称 | 福星惠誉虹桥村生活馆

建筑设计 | 上海日清建筑设计有限公司

总建筑师 | 熊星 吴笛

设计团队 | 钟琳 张佩 李婷 刘琳 胡红林 廖望

建筑面积 | 1688.28㎡

设计时间 | 2019年3月

竣工时间 | 2020年9月

建筑摄影 | 张虔希

工程信息

Engineering information

项目类型:文化

项目名称:福星惠誉虹桥村生活馆

建筑设计:上海日清建筑设计有限公司

总建筑师:熊星 吴笛

设计团队:钟琳 张佩 李婷 刘琳 胡红林 廖望

建筑面积:1688.28㎡

设计时间:2019年3月

竣工时间:2020年9月

建筑摄影:张虔希
