世茂 · 浪花艺术馆

Shimao The Wave





世茂-浪花艺术馆

Shimao The Wave


天津,中国

Tianjin,China


关于城市的未来,建筑,总在以最为实体的形态尝试解开时间的谜题,世界,因为这样一种功能与艺术之间的深度对话,而充满无限的趣味,建筑,总要赋予场所永恒力量,才能让人因为建筑的存在,感受无尽的美好



◎北京日清



  艺术叙事,开启城市

“ 对话并连接一种当代及未来的生活考量  ”

_

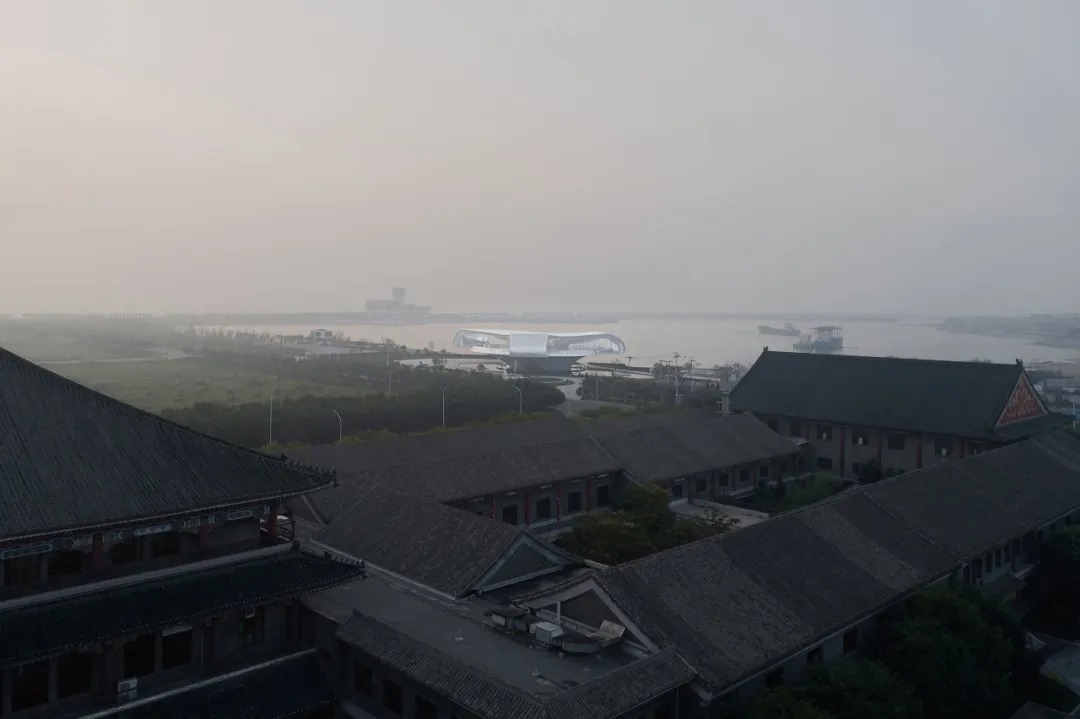

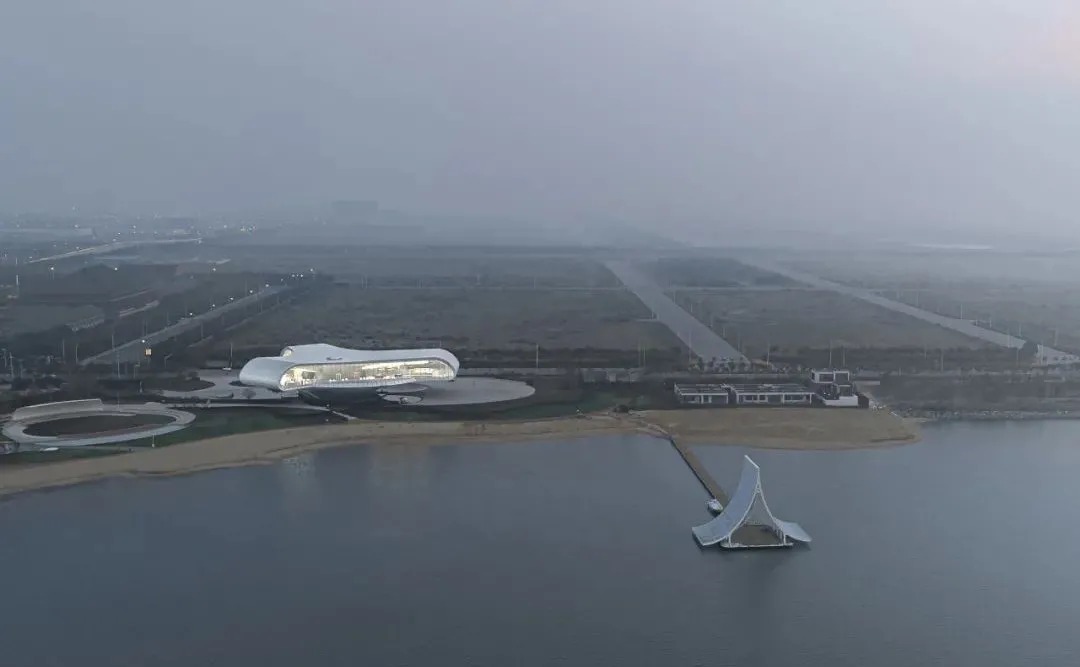

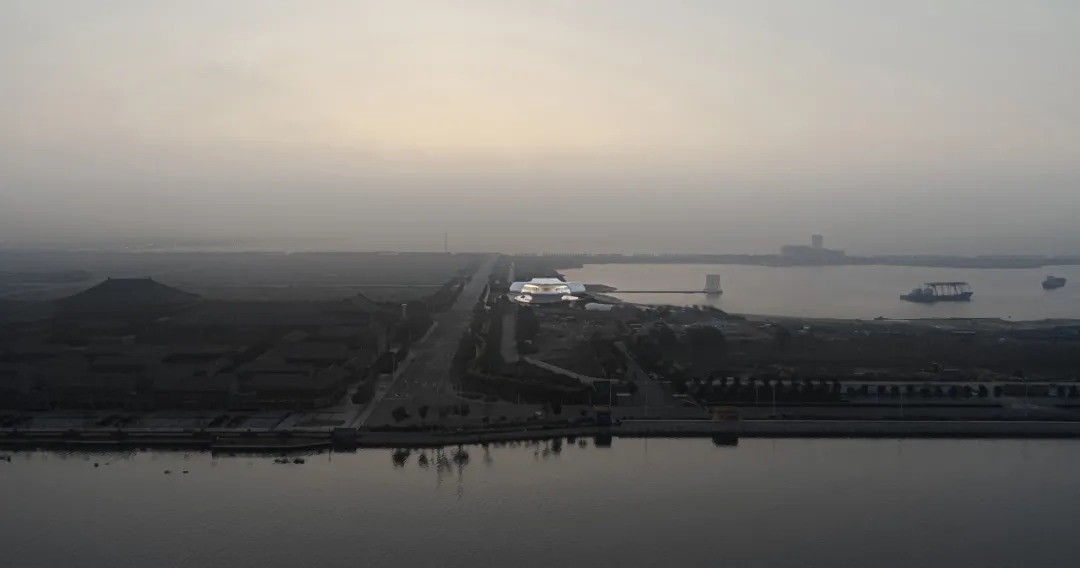

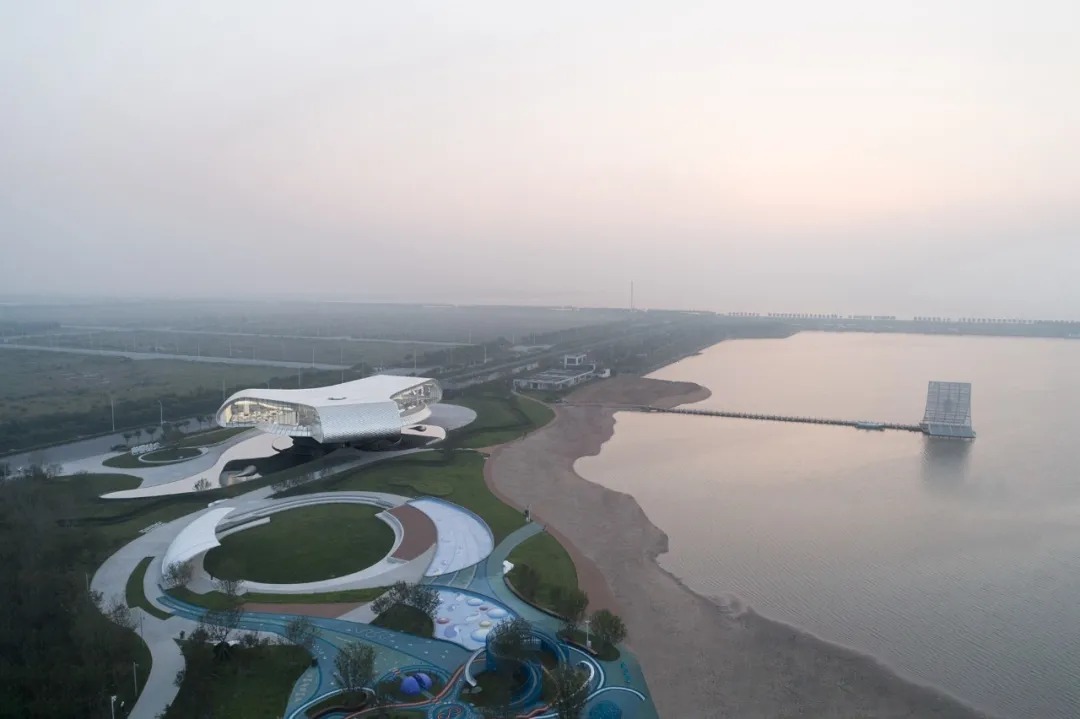

项目位于天津东部沿海的滨海新区,地处环渤海经济圈的中心地带,周边有天津航母主题公园和海洋博物馆以及滨海妈祖文化园,是一个集娱乐放松,寓教于乐及文化于一体的多元化生活地块,临海的优越地理环境使其呈现出一个独特的展示和体验区域。




浪花艺术馆,是一种以建筑和艺术之间的对话为解题思路,探讨当代建筑给与场所的多种可能性,一花一世界,一滴水的世界也是一片大海,空间投射了文化与场所之间多种连接,时间,在光的叙事中重新寻找一种属于这个地域的集体记忆。


艺术馆的价值旨在连接与传递,通过艺术在空间中的叙事结构的建立,构建了一个属于这个片区未来价值探讨出口。





  滴水有境,浪花为意

“ 场域价值序列的开启 ”

_

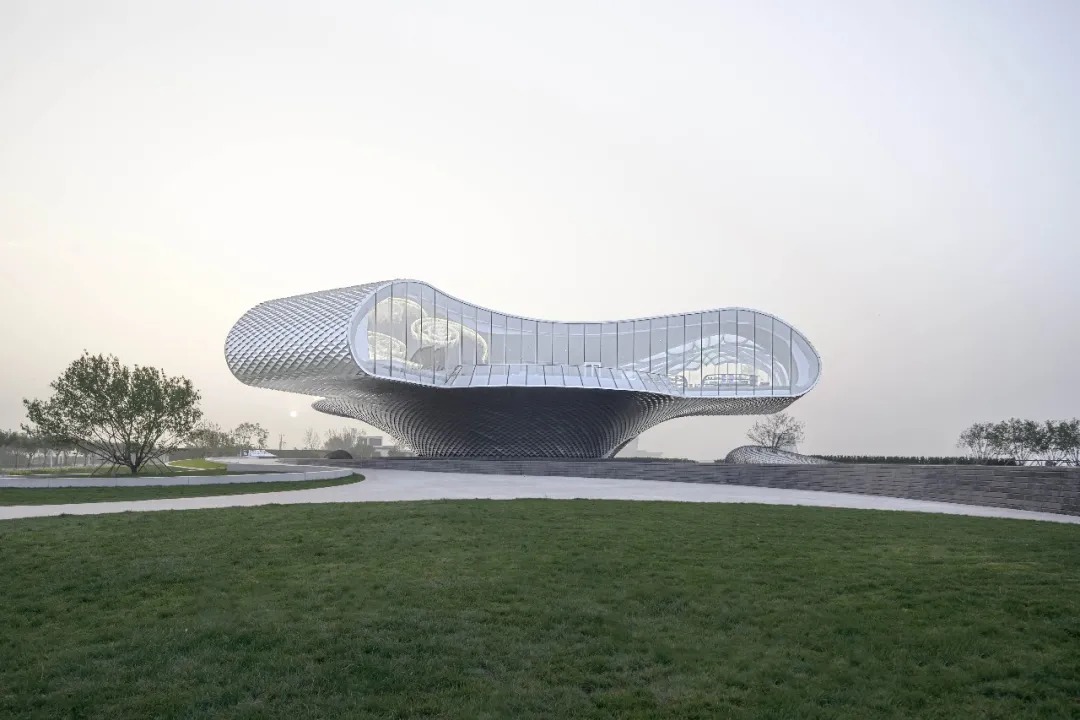

一滴水,掉入平静的大海,以海为镜,借助艺术的涌动与翻滚的语言特质,凭借浪花的意象,切入“水”的主题,从海浪场景中抽取“水滴和浪花”的概念,做到了“海中有景,岸上有浪”场域本相,形成了“人-海-景-建筑-城市”相融的整体地域特质。






从浪花作为原型生成建筑的整体表征,以此形成了建筑和自然之间的对话体系,大海与土地的交融之处,建筑具备了新的符号意义。


将建筑从沙丘和礁石层面分离出来,一种悬浮的空间结构把看海的体验贯穿于一条完整的空间步调之中。

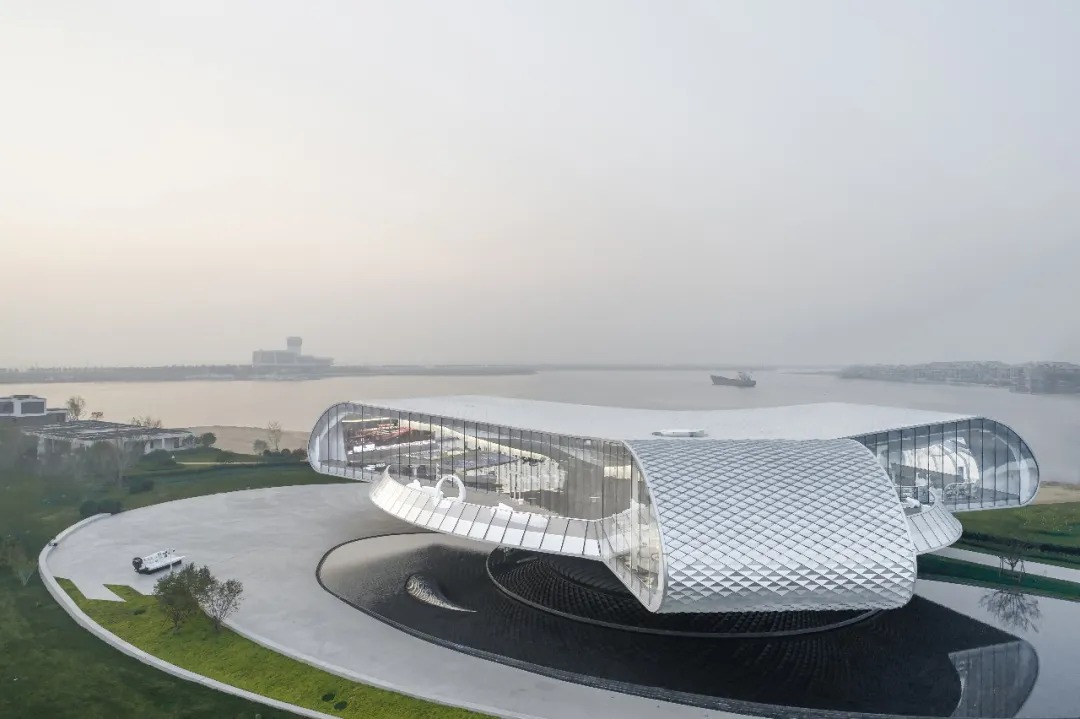

类似风车型的建筑平面在交接处还设置了三个挑向大海的户外露台,这个区域是建筑物的额外空间,在只有大自然的声音中,人的感官得以完全打开和放松。在这个空间,人,海,空气,阳光,之间形成更为紧密的一种关系。

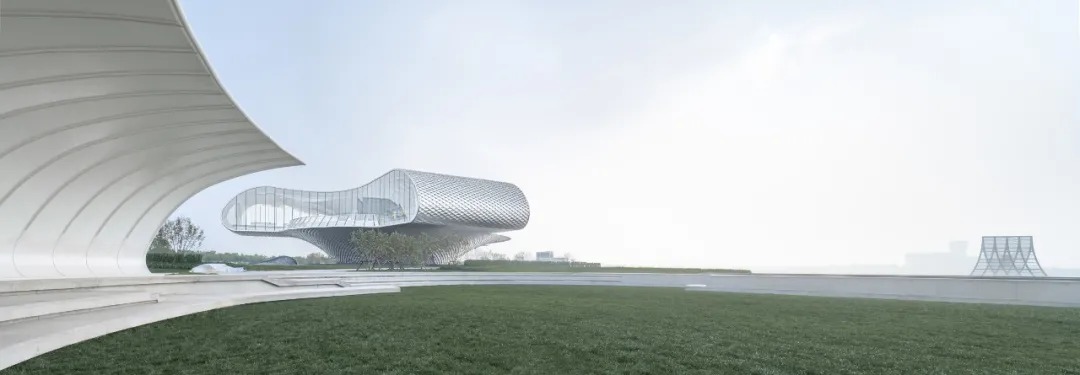

整个展示区设计包括三大功能板块:浪花艺术馆、户外阳光剧场和全龄活动区域,每个区域都和周边4.6万平米的休闲沙滩相连接。





  静止的时间,巧意的创造

“ 文化与艺术,可连续介入一个场所的生长过程 ”

_


从深海到浅滩再到陆地,诠释了一个生命的演变过程,从海上引来文化的质感落位建筑的肌理和表征,以空间构建一个可与艺术对话的时间。

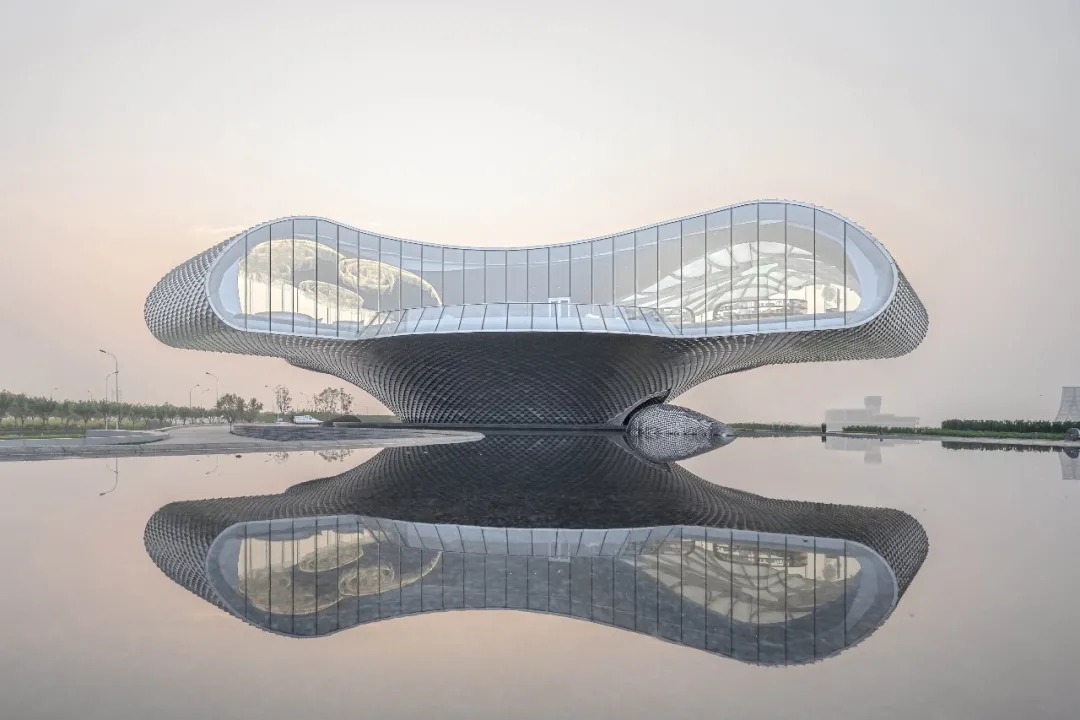

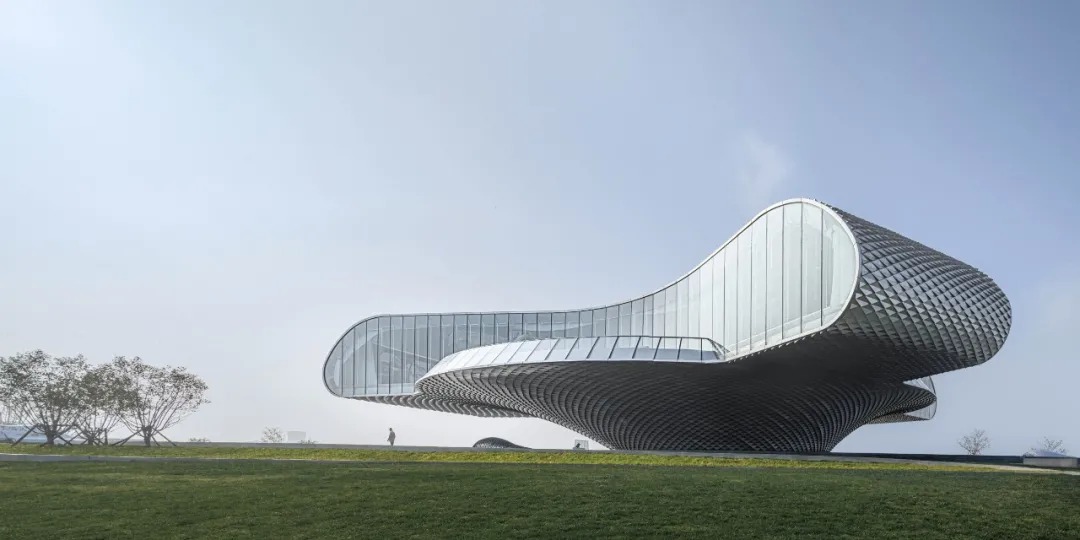

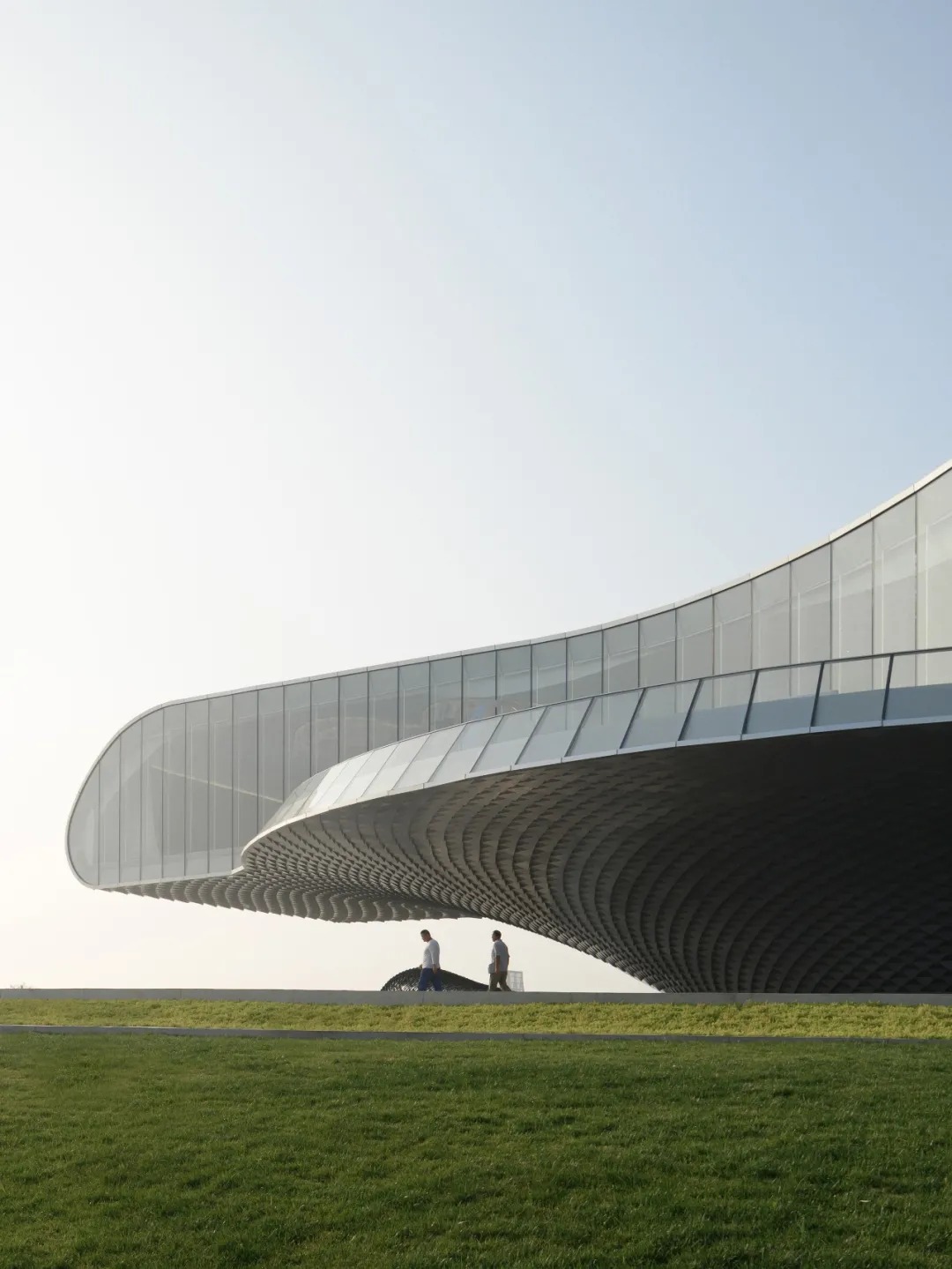

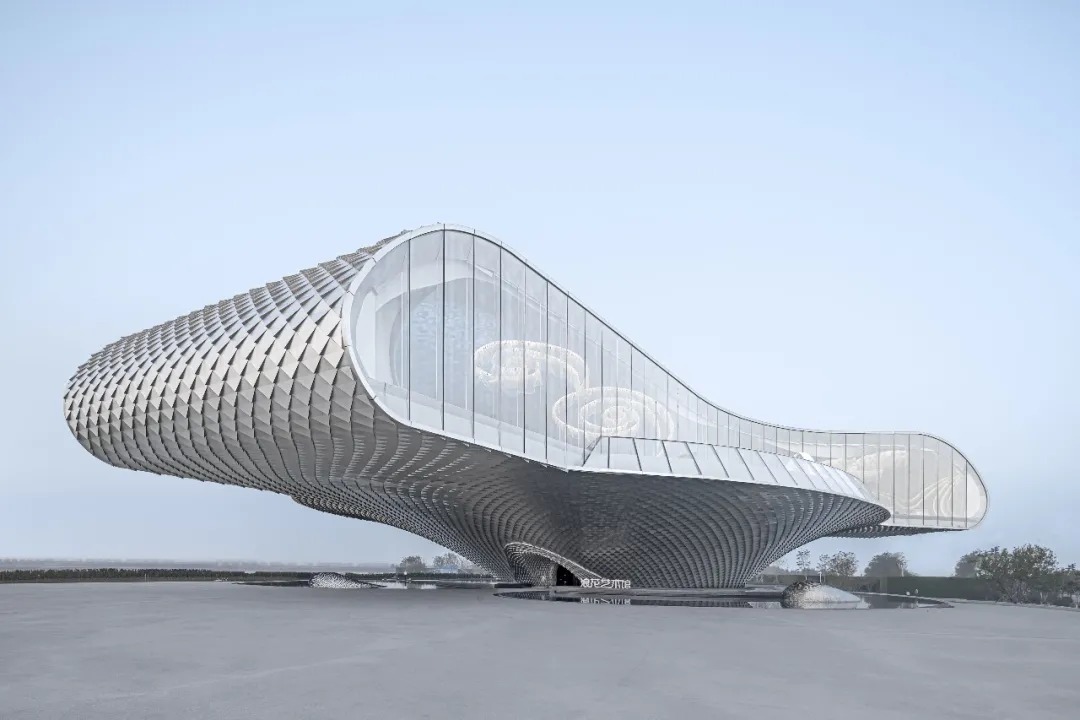

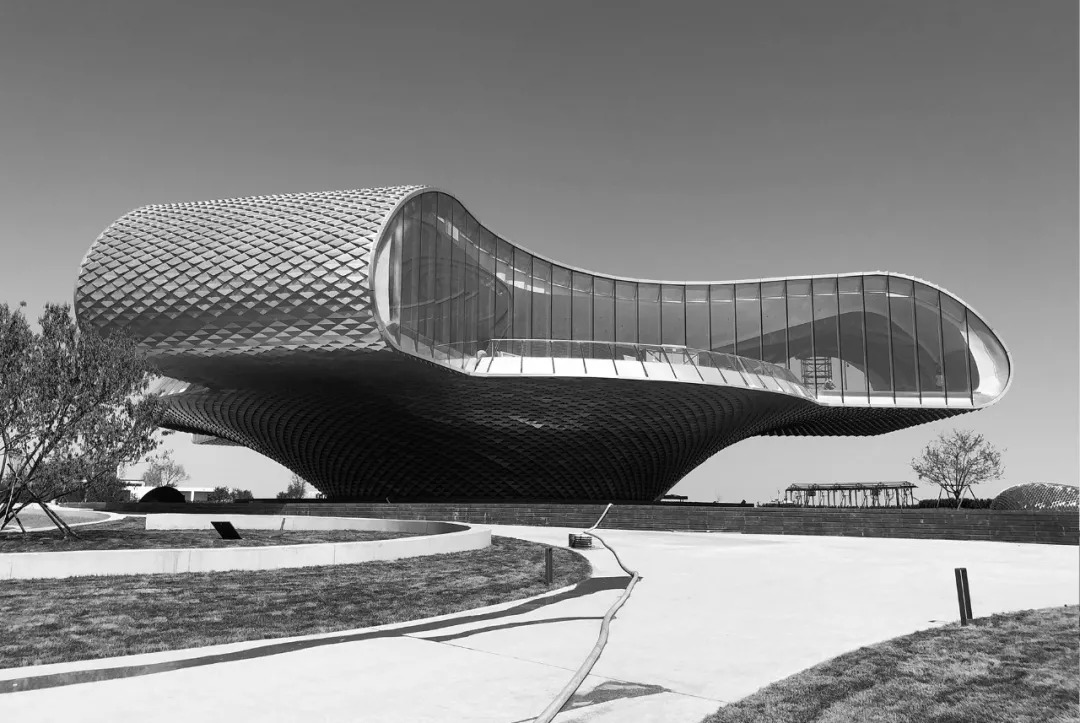

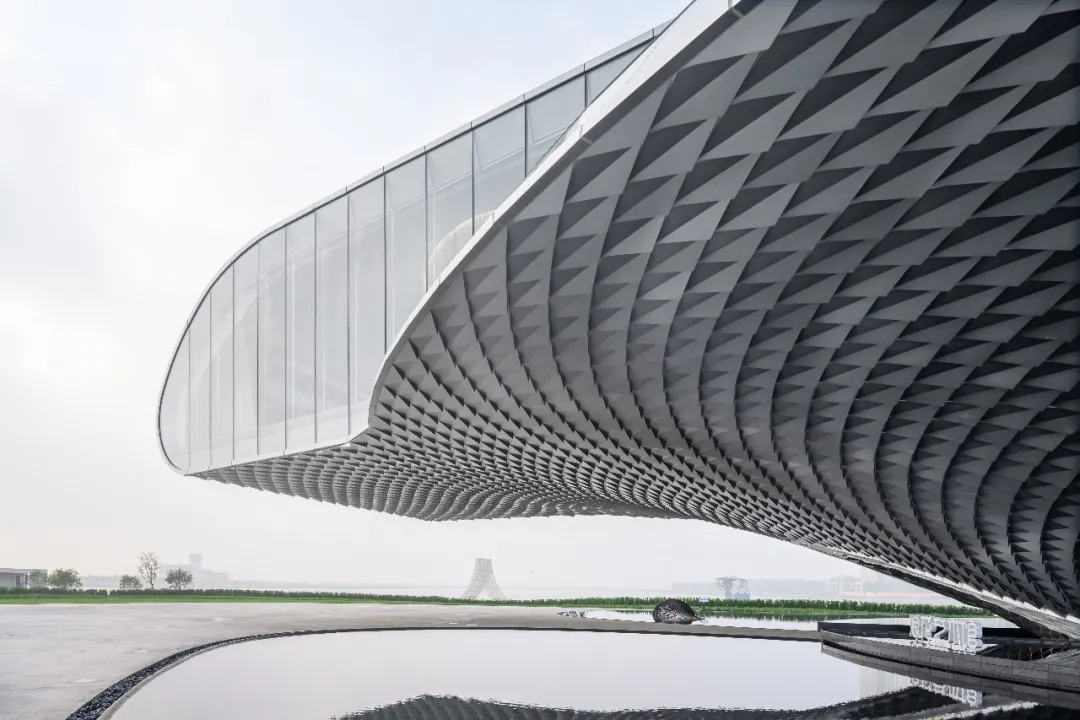

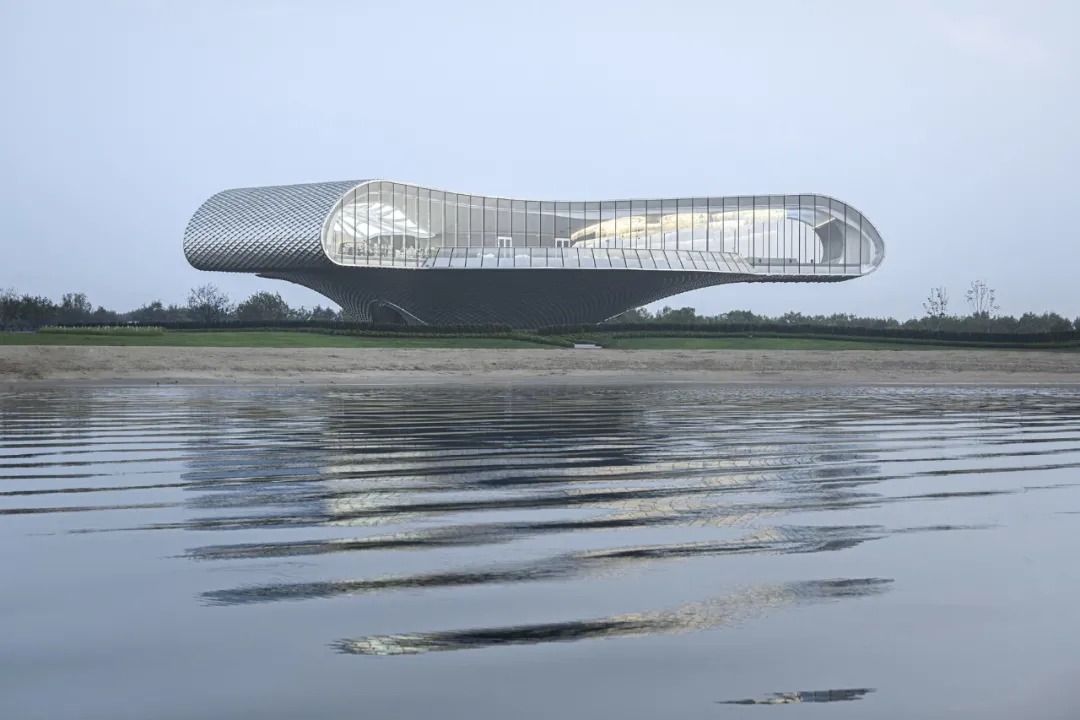

建筑由波涛汹涌的海浪为灵感,柔美的曲线,外立面像龙鳞一样排布层层叠加,夜晚灯光异常绚丽。

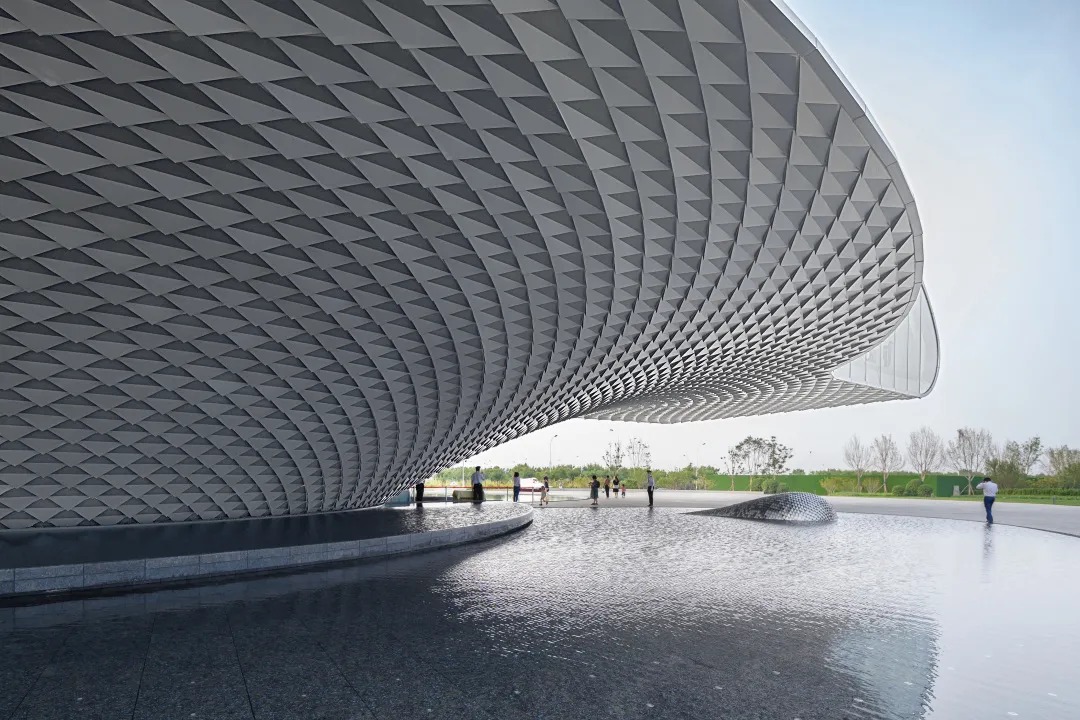

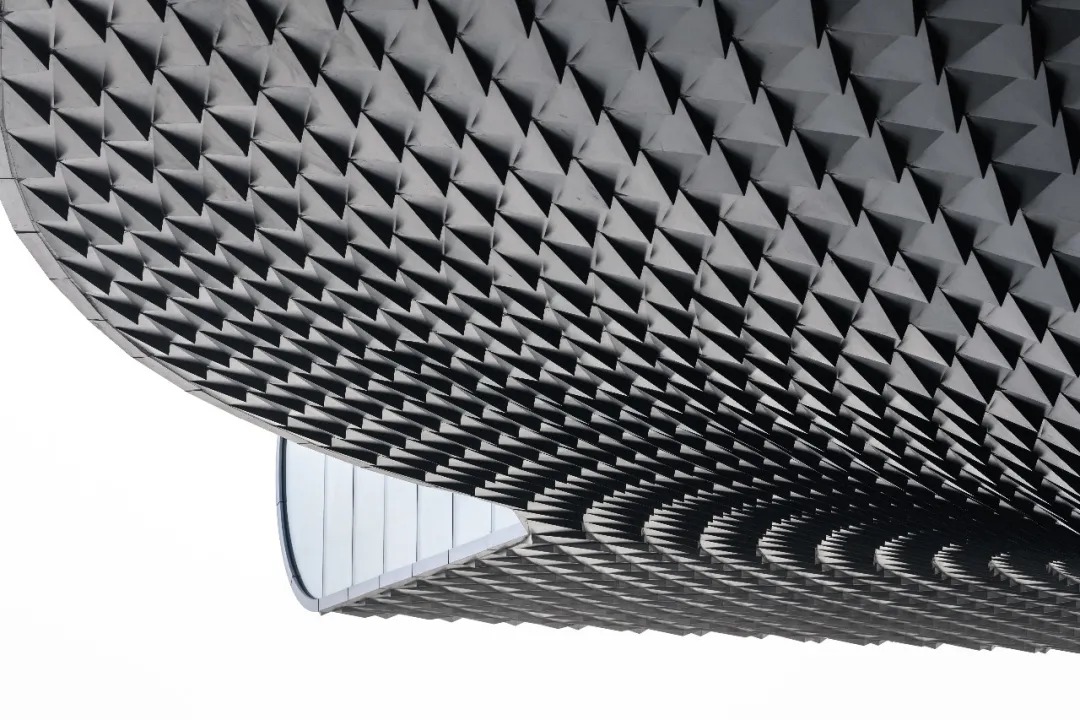

建筑的表皮运用一体化参数化设计,利用鱼鳞片状的铝板微妙的变化排布,外立面得以从各个角度反射一天当中不同时刻的阳光,建筑周围的景观水池对光线的漫反射,再次投射到鳞片状的立面上,使建筑呈现出极其丰富的光影变化。




◎结构解析



  伸展的姿态,轻盈的构件

“ 半透明的结构生长法则 ”

_




建筑30多米的无柱空间巧妙的运用了薄壳结构得以实现,空间造型上向上伸展分为三个瓣,巧妙的互相平衡各方向的受力分担,整个结构能够满足天津海边建筑的抗震要求,另外沙滩的地基对于建筑结构的沉降要求也具有一定的挑战。

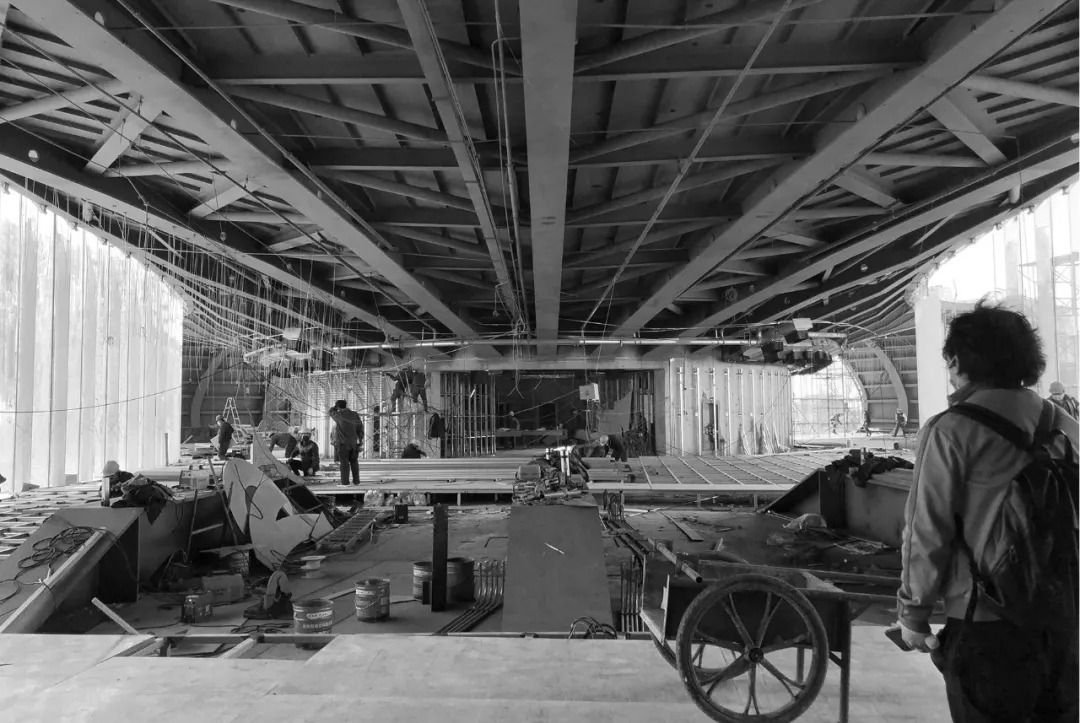

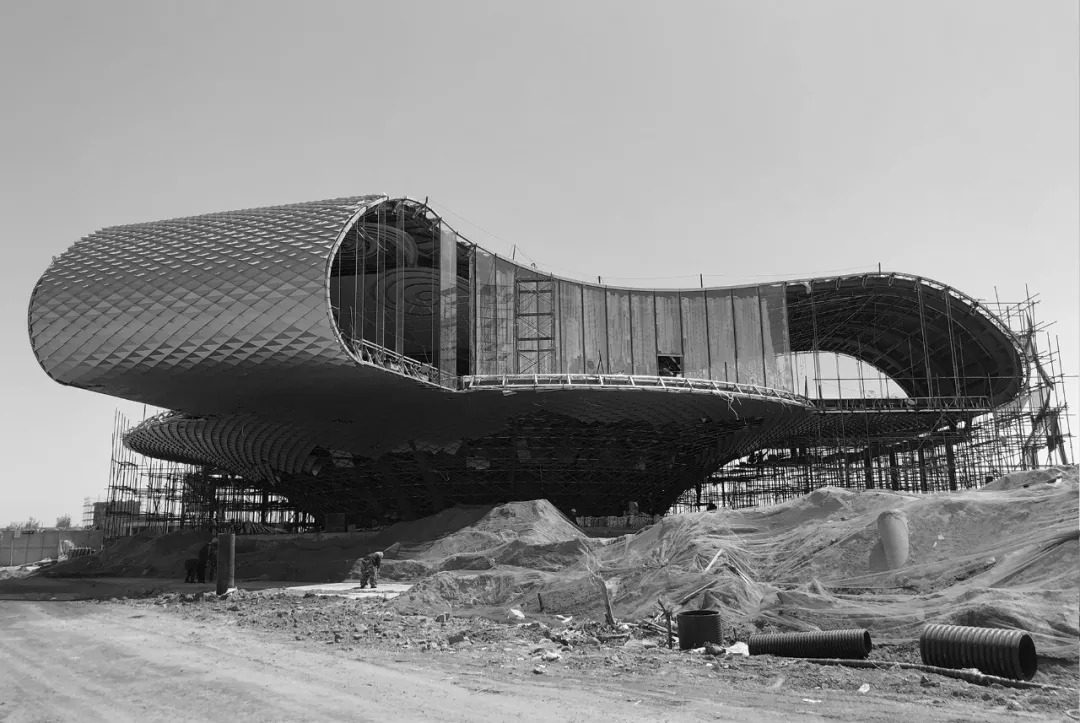

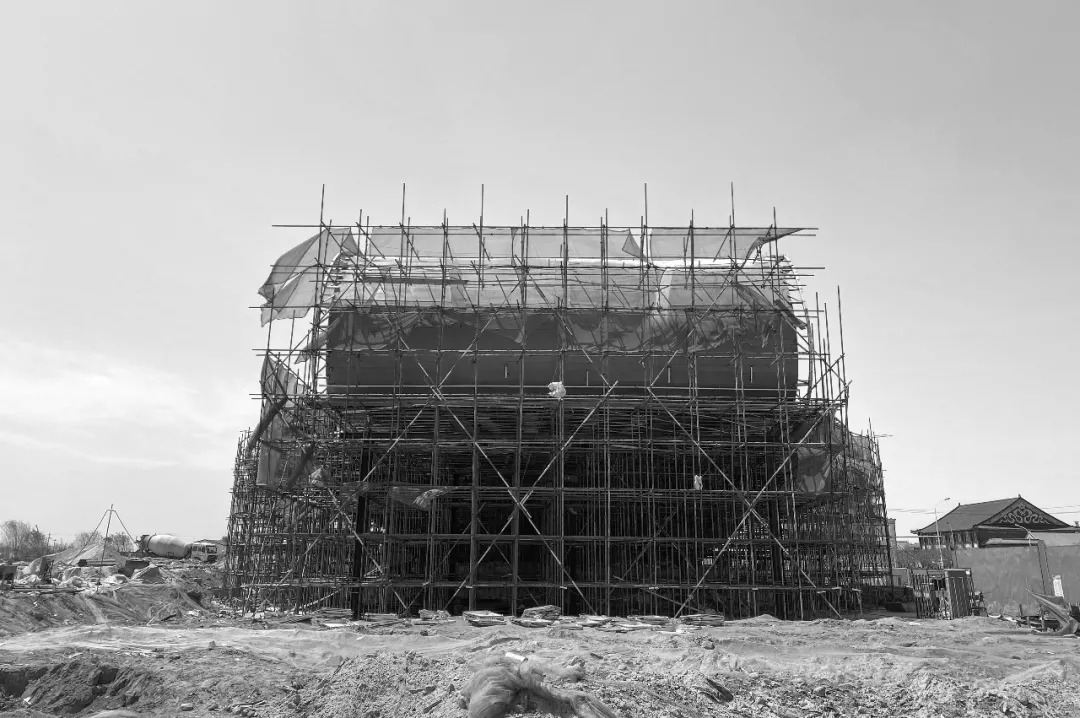

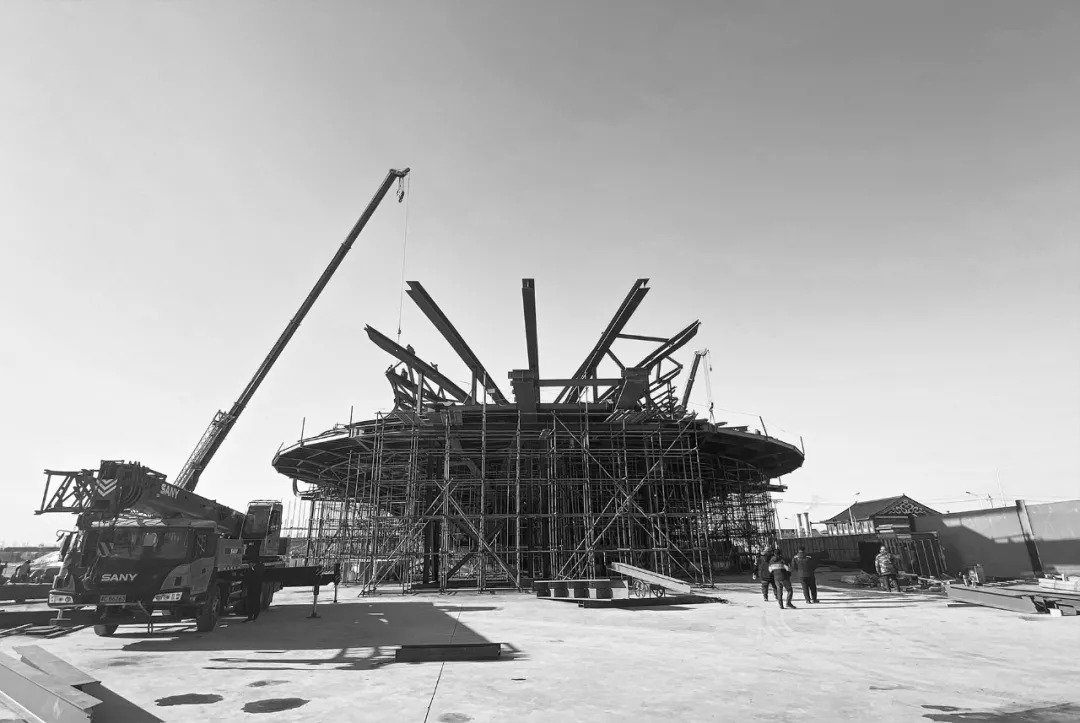

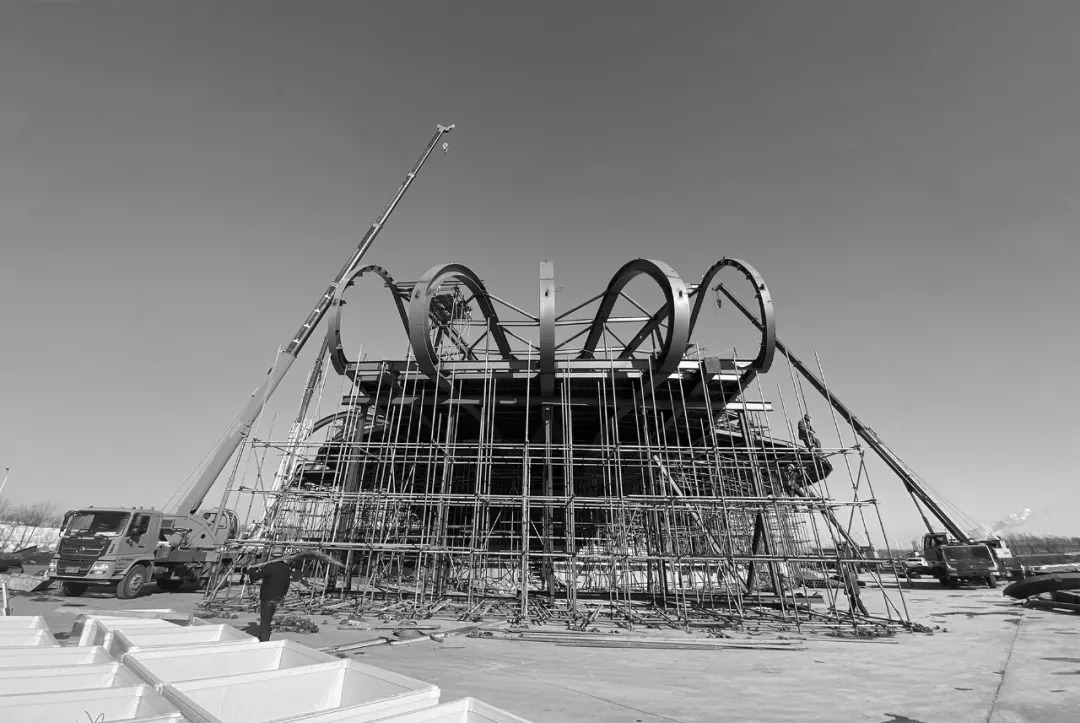

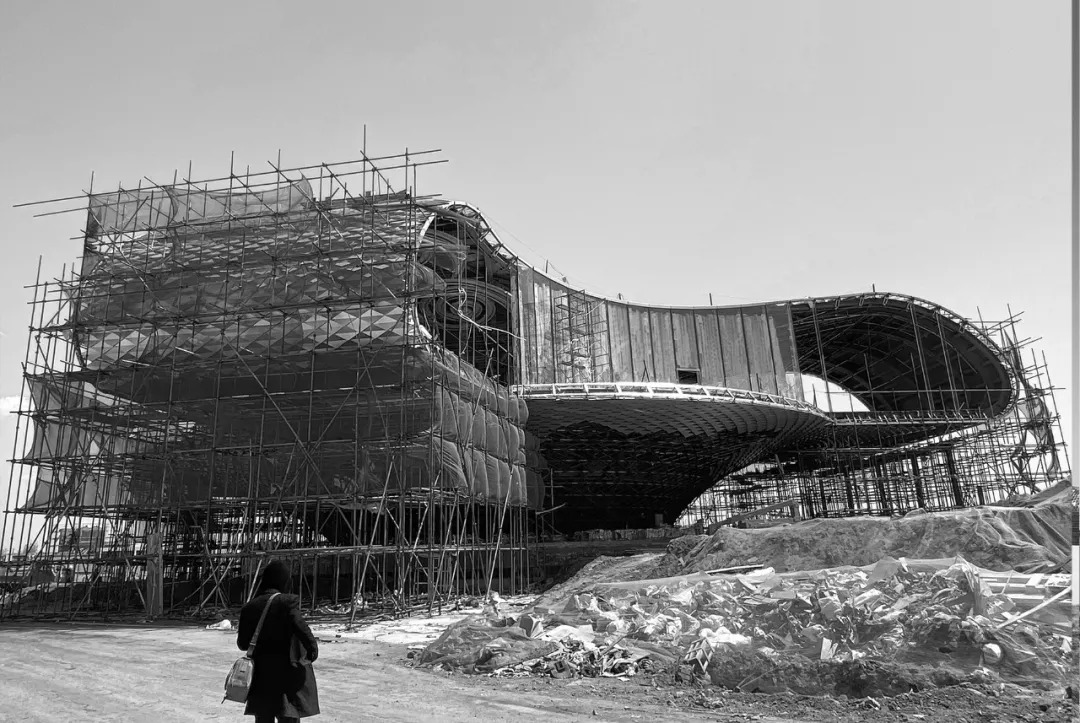

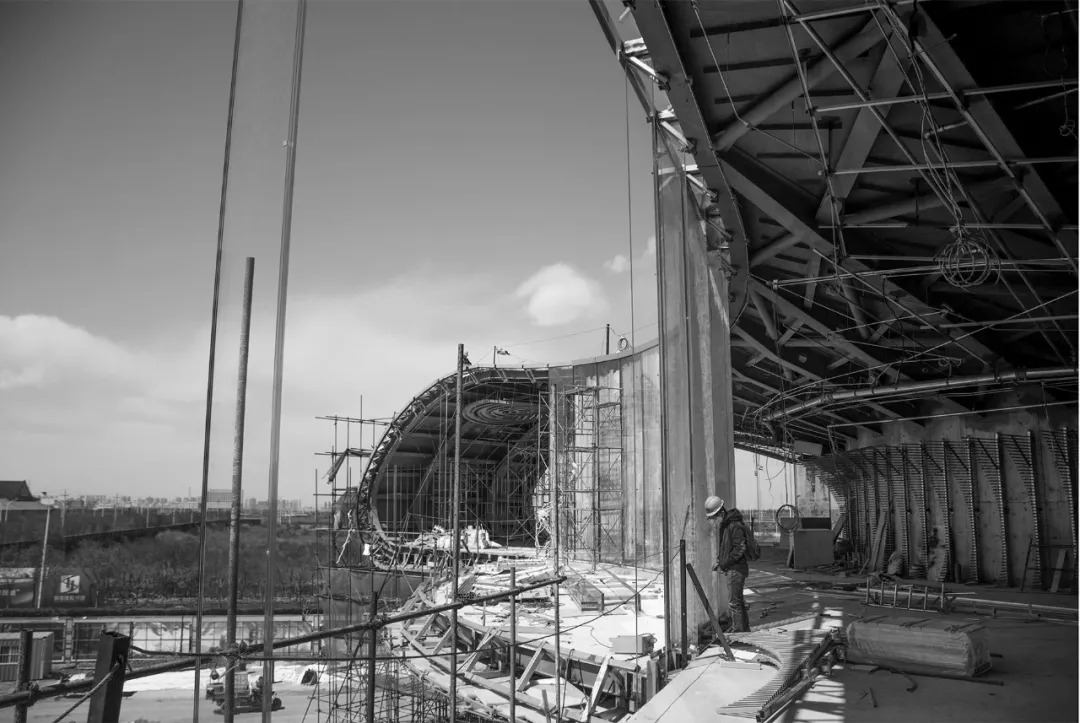

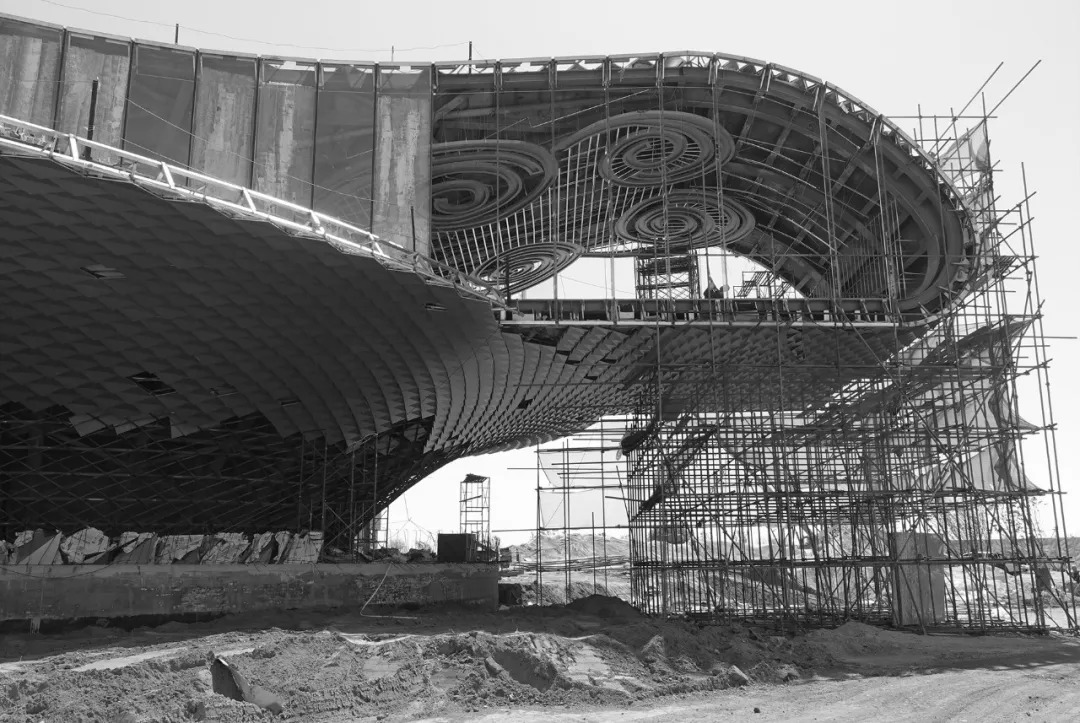

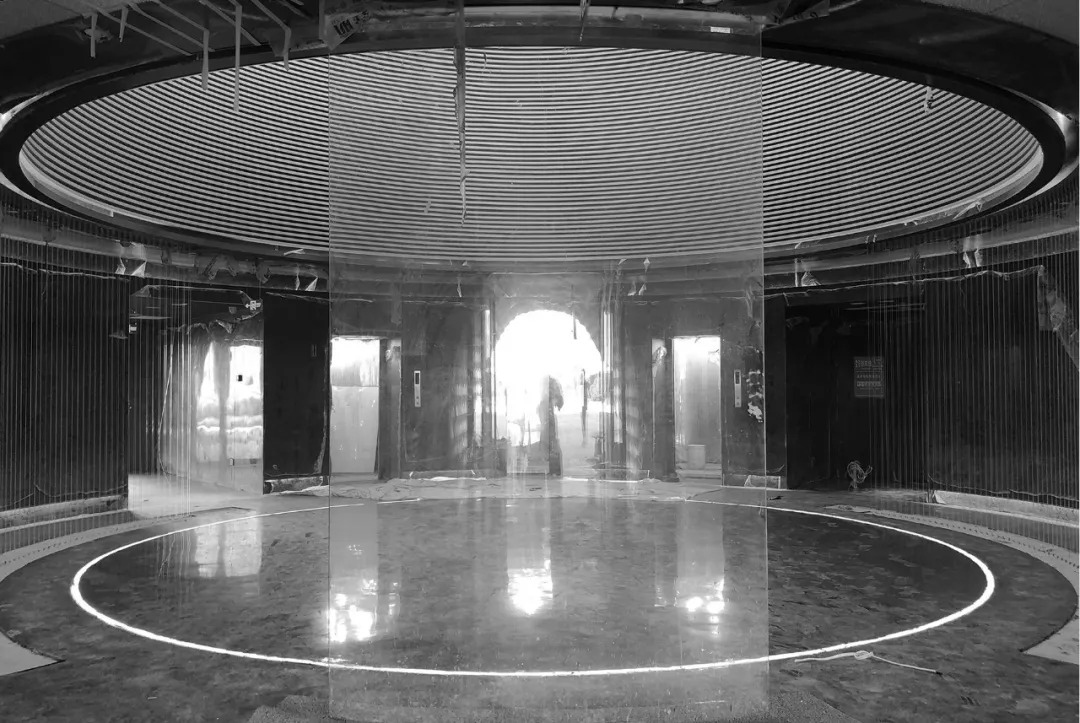

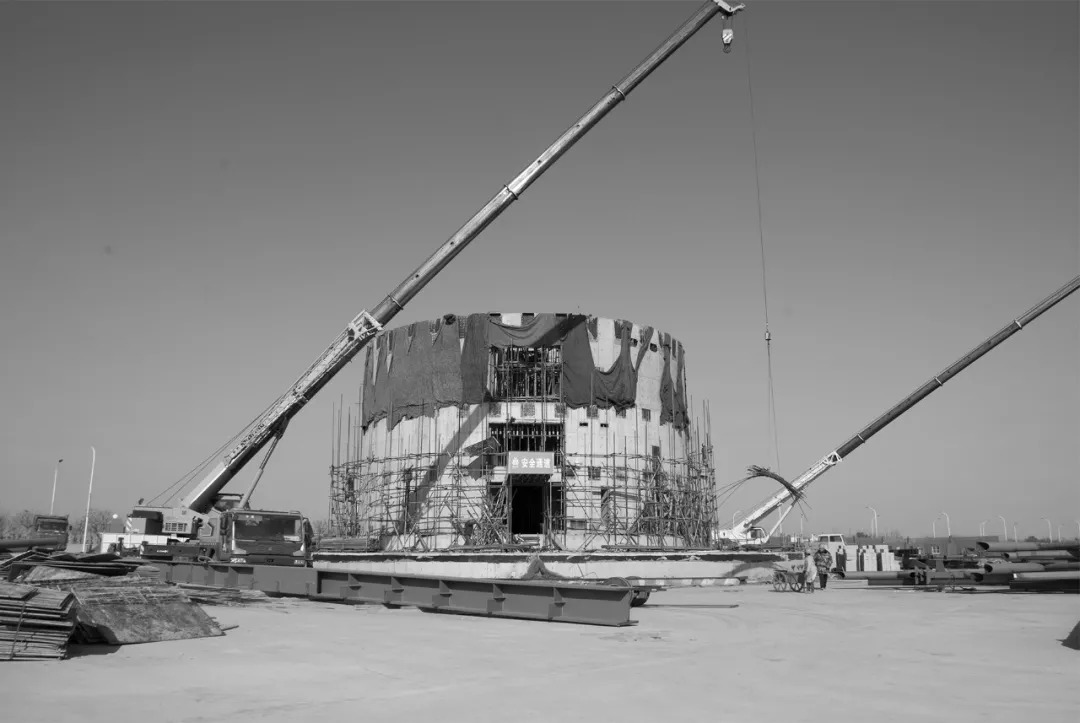

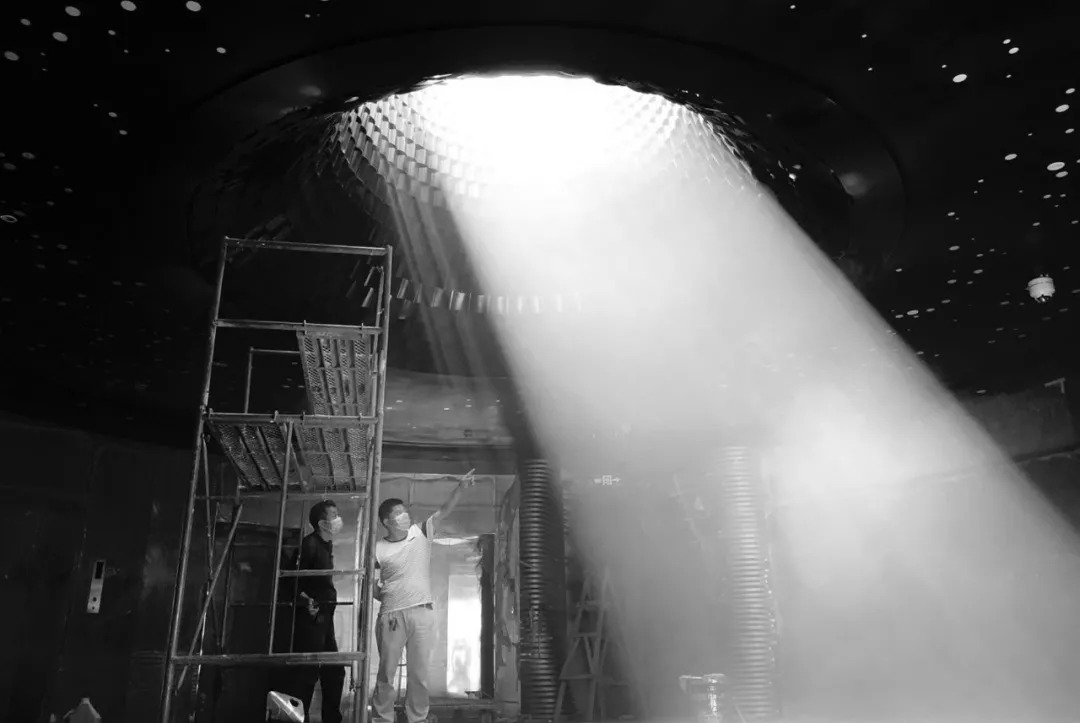

◎施工过程照片

向左滑动查看更多←



  技术造就语言,从抽象到具象

“ 一体化BIM技术统领幕墙、机电设计 ”

_

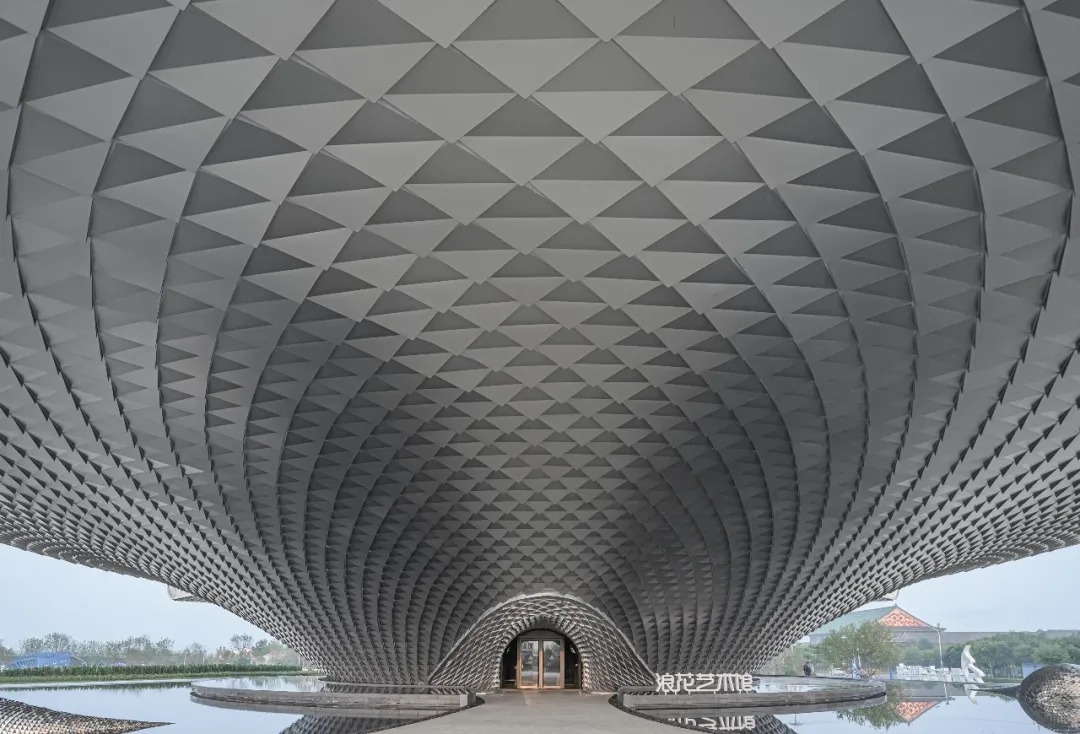

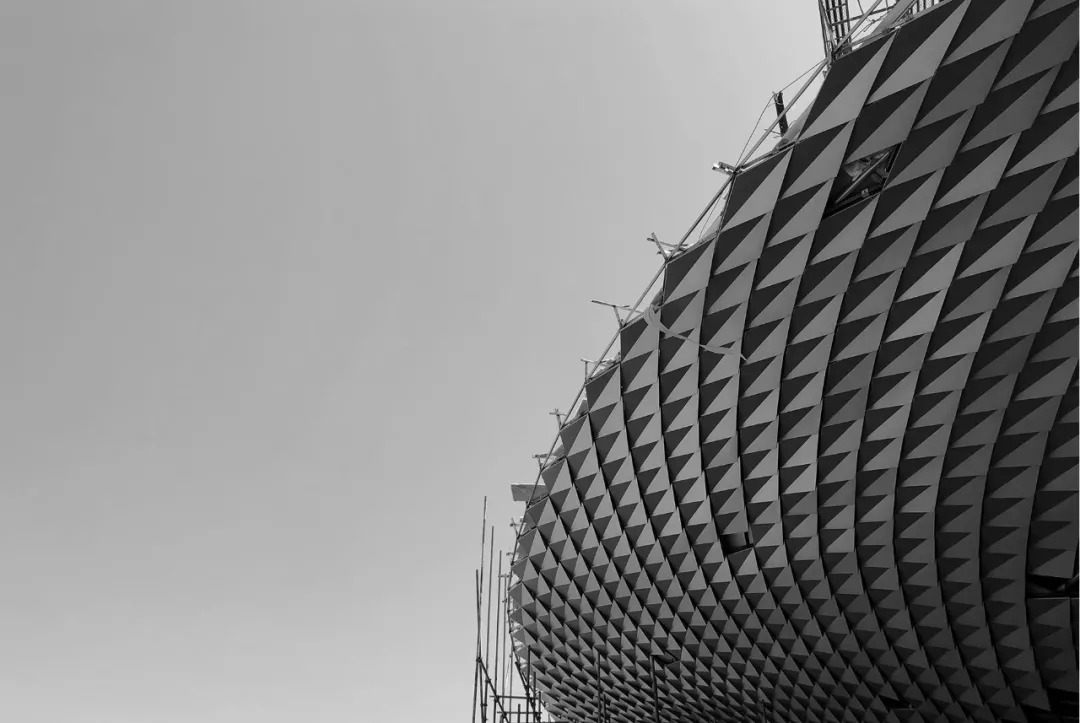

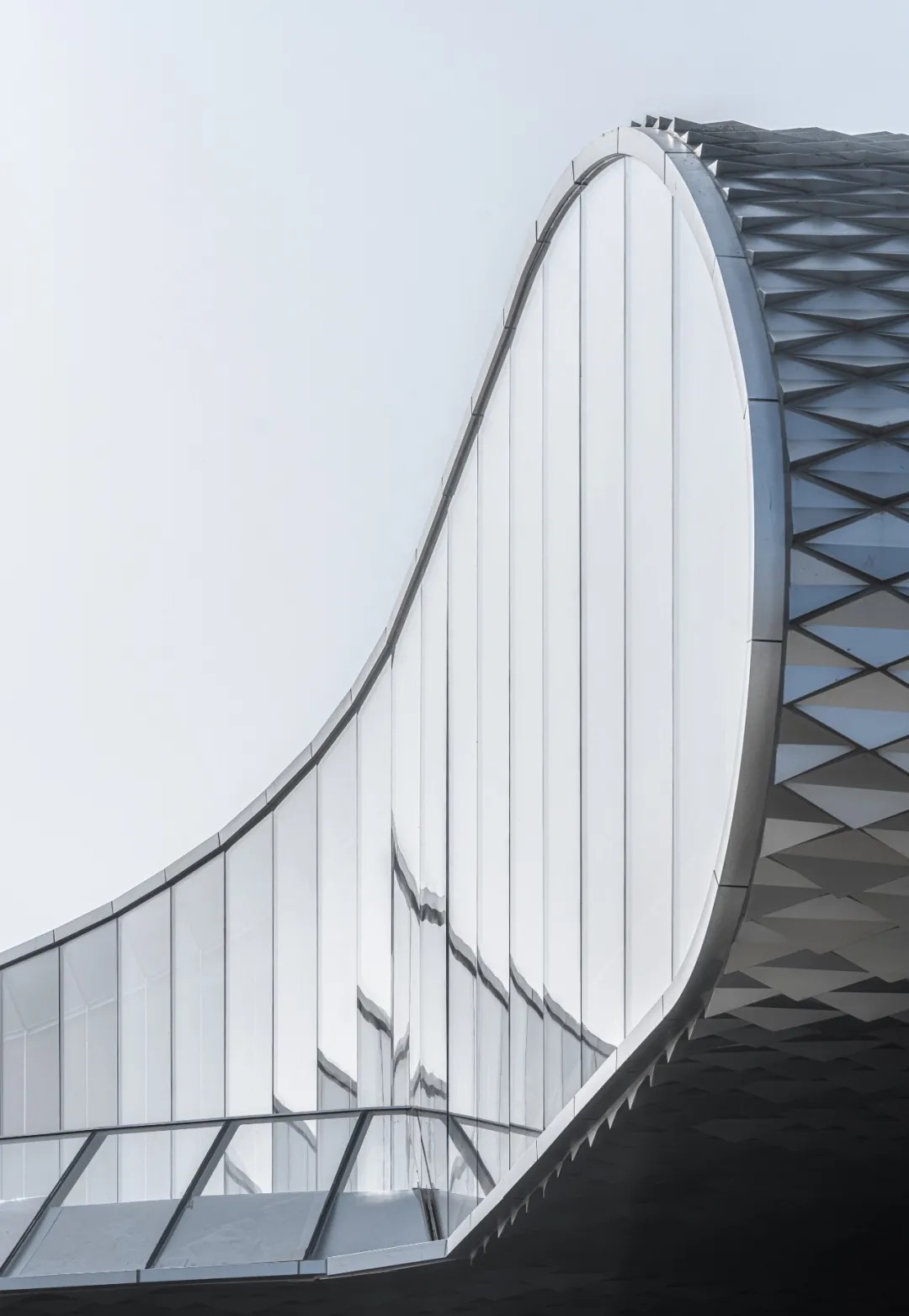

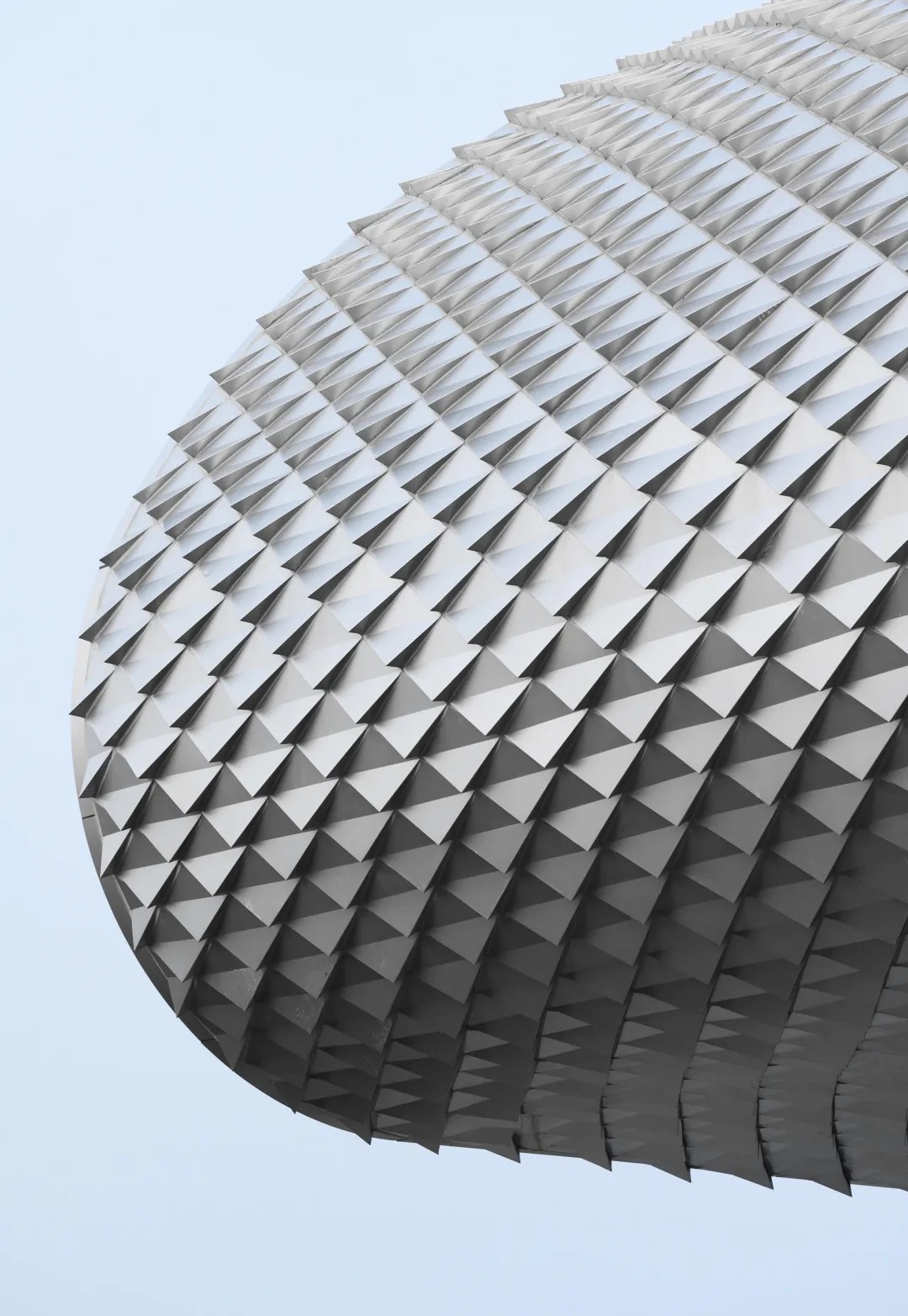

建筑抽象凝练的形体和空间离不开技术的全方位支持。外立面鱼鳞片状的铝板由BIM设计了一万三千多片不同规格的铝板在外立面做各种转变贴合。


实现了富有韵律变化的双向螺旋而上的肌理感。虚实相间的立面同时兼顾了高效的隔热性能和均匀的采光。




所有的机电设备完全隐匿于地下,屋顶和建筑外表皮形成连续的一体化设计,纯粹干净的形体在技术的全方位配合下得以实现。

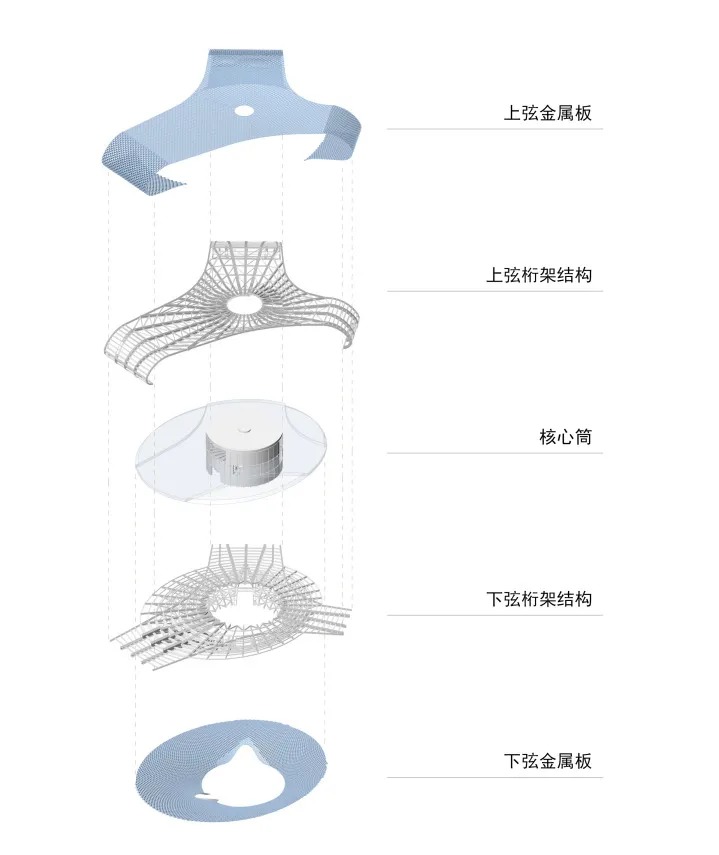

◎结构ao图


浪花艺术馆的这一次开启,从场所的时间记忆中,抽离了新的建筑植入海滩后产生了适当的扰动,建筑在环境中形成了一种雕塑感。


同时,也成为景观的一部分,空间与自然景观相互渗透,营造出了一个无形边界的建筑话语结构。





  水,柔和的空间

“ 深海静谧的感官体验”

_

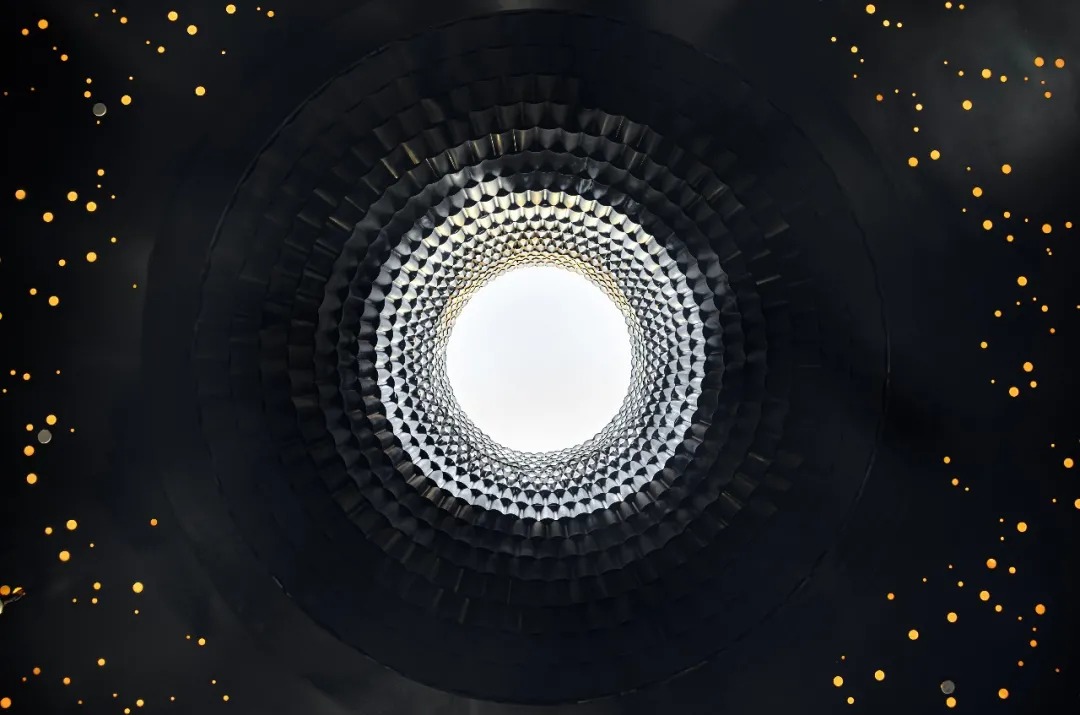

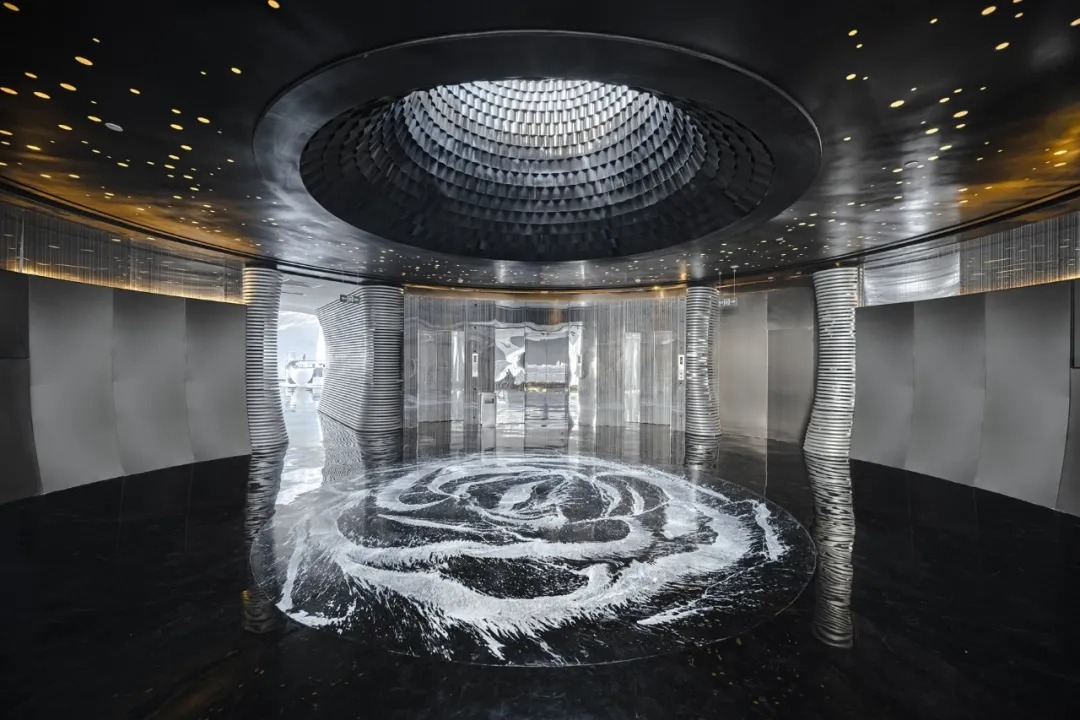

进入一层的大厅,这是一个圆形的纯几何形空间,一个由设计师特意压暗的空间, 光束从上方直泻而下, 让人想到古罗马万神庙的设计理念:更多的旨意有待在上空开启,大堂用水幕和不锈钢结合的设计,从视觉到触觉营造深海静谧的感官体验。

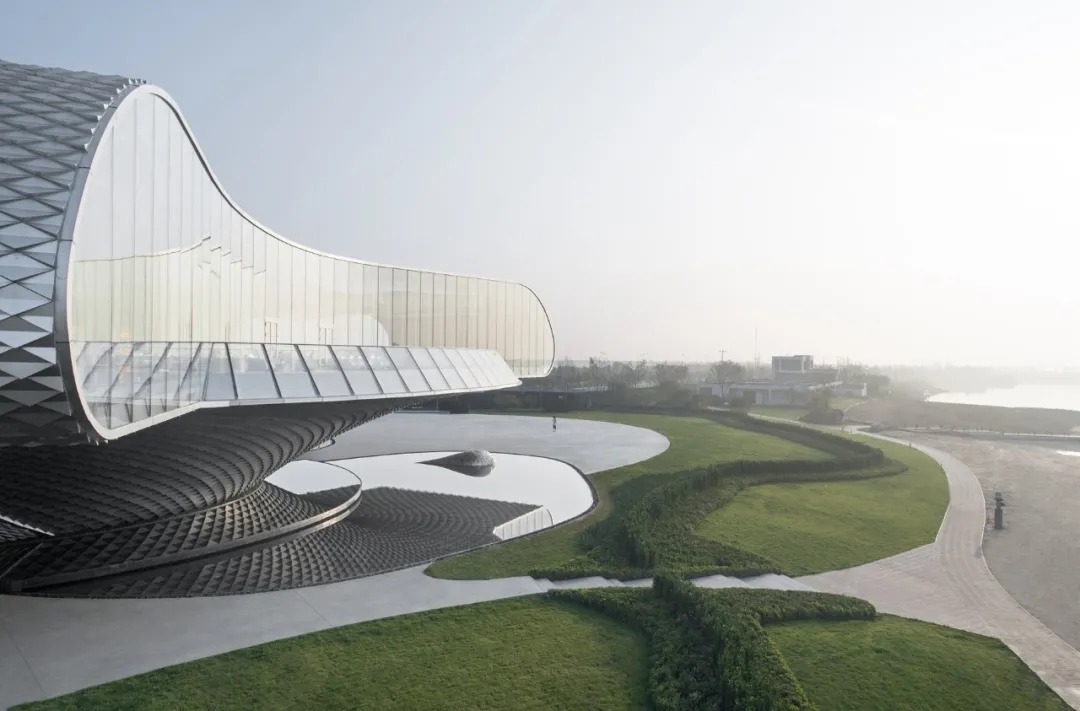

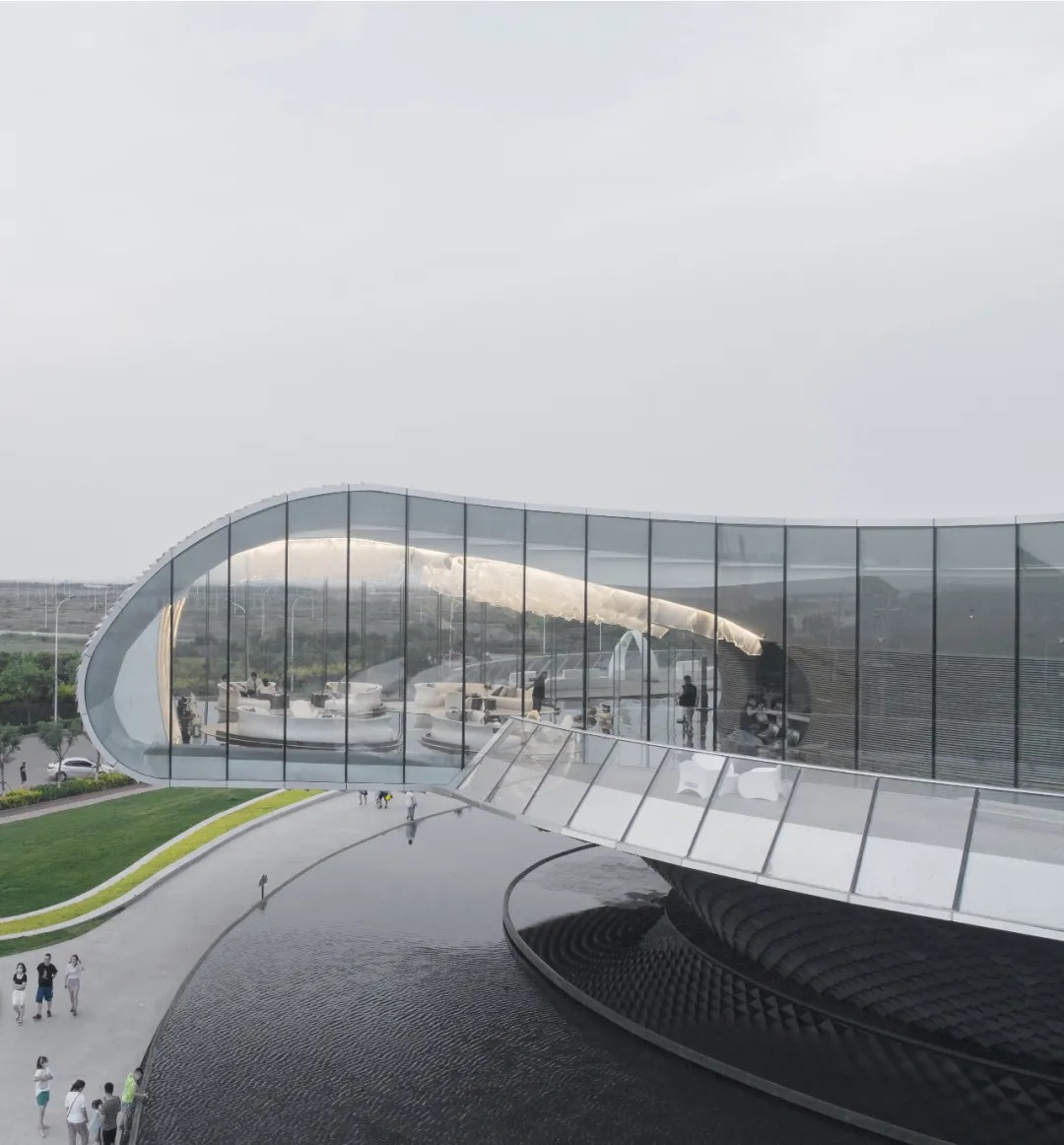

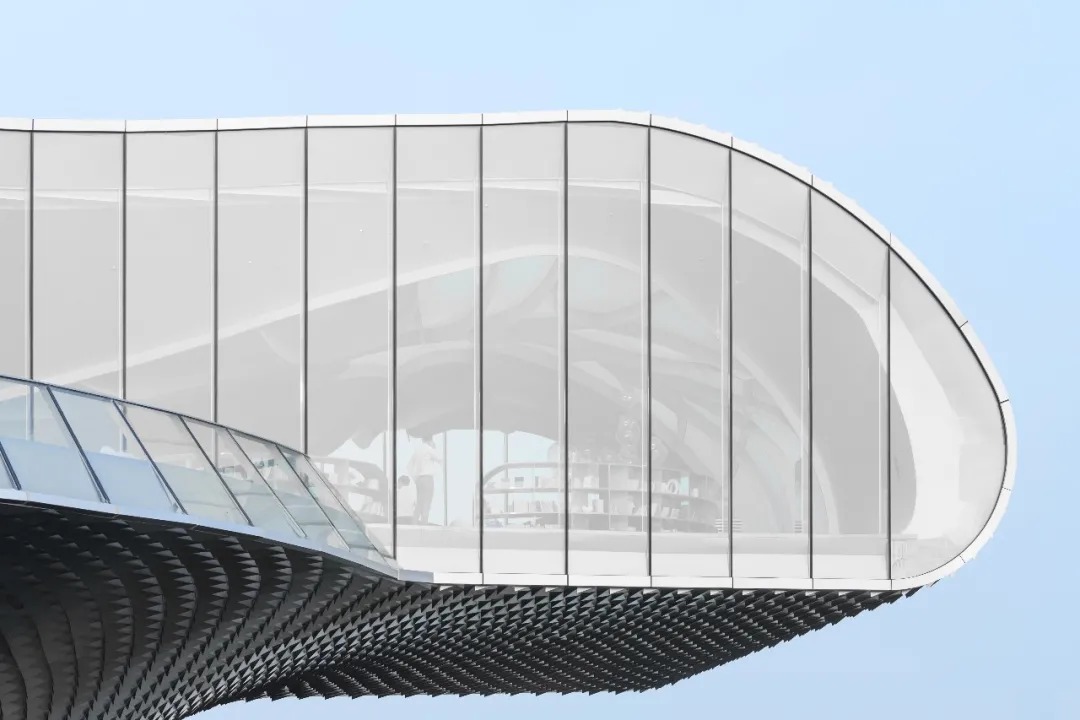

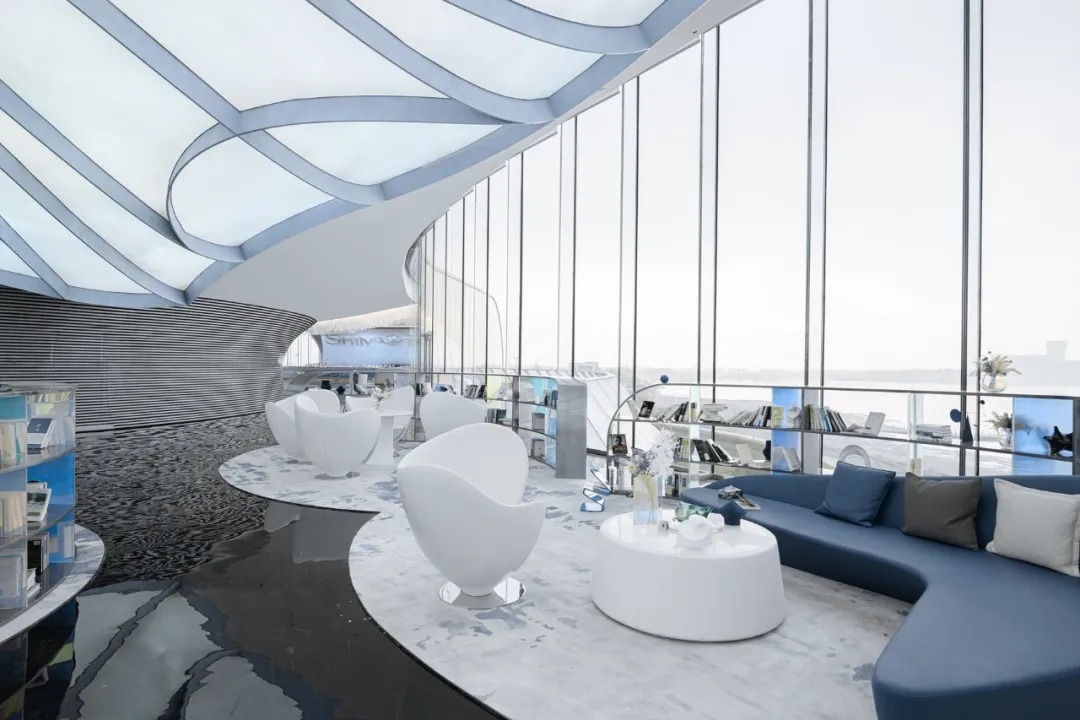

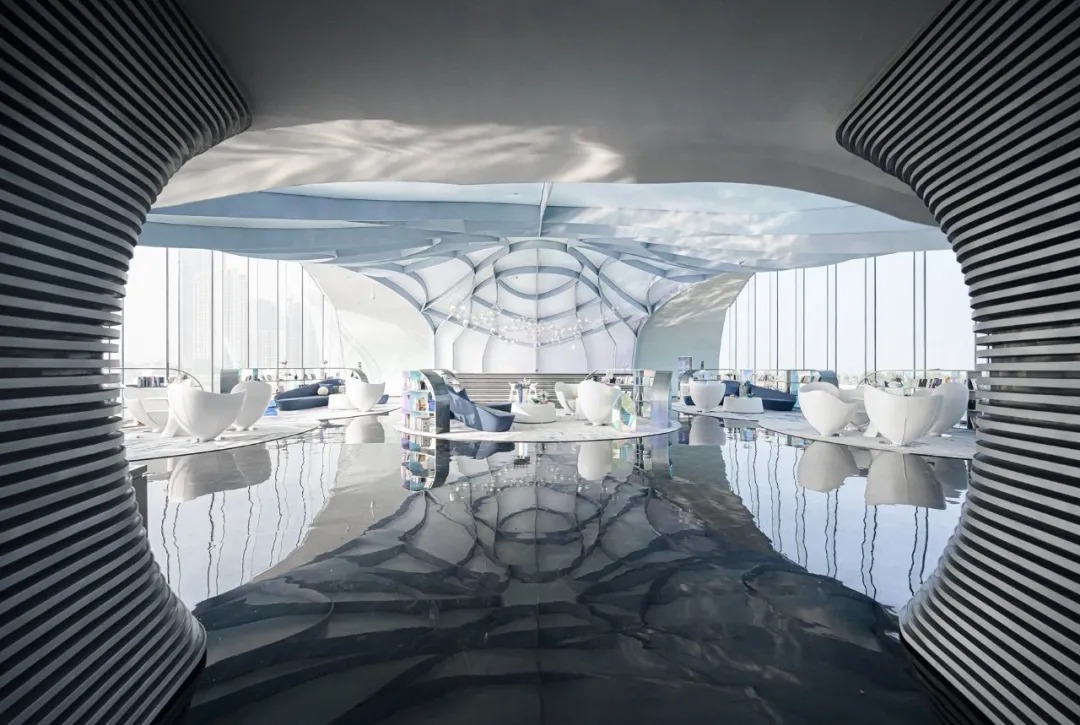

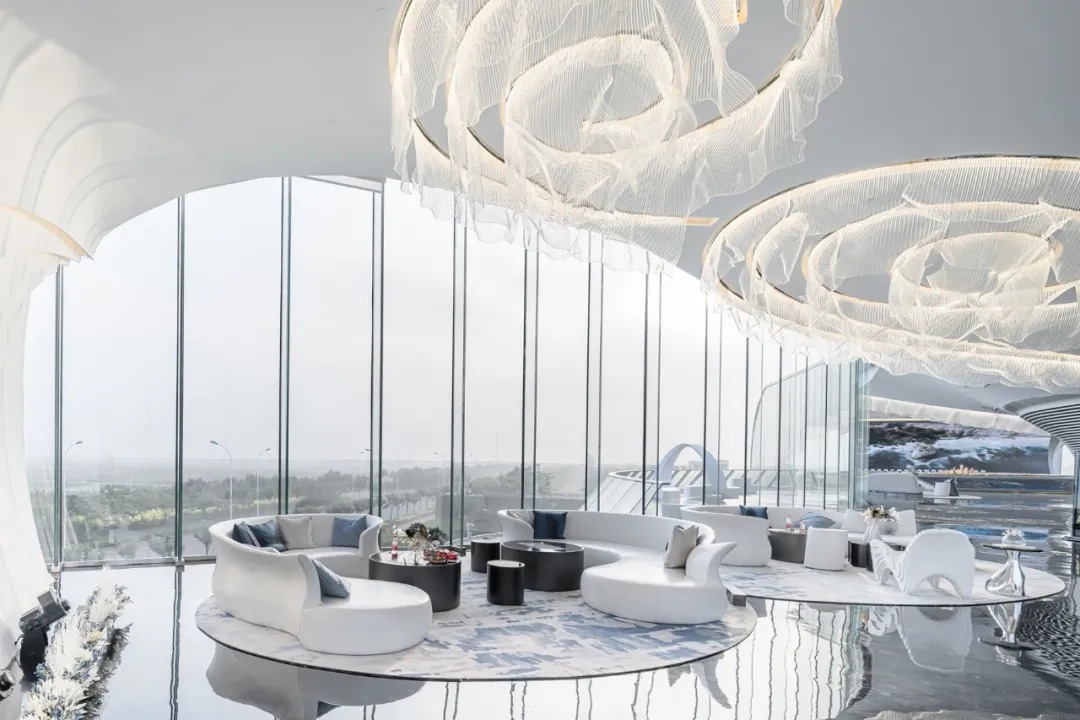

二层的接待展示区水平向展开,透光面采用轻盈的大片玻璃幕墙,引入自然光和海景,好像消除了将内外分隔开来的构建,最高的玻璃高达8米。




室内从天花的织物、印花玻璃屏风到外立面的通高透明落地玻璃以及远方的云雾,抽象演绎了“水” 这个自然界中最基本的元素的表现出的各个不同状态,营造出了均匀柔和的文化氛围。


平面长向一翼在端处设置了沙盘模型区作为视线的焦点,两边通透的海景,模仿倒置海浪的天花以及建筑沙盘之间形成了一种人和自然的对话关系。






  以柔克刚

_

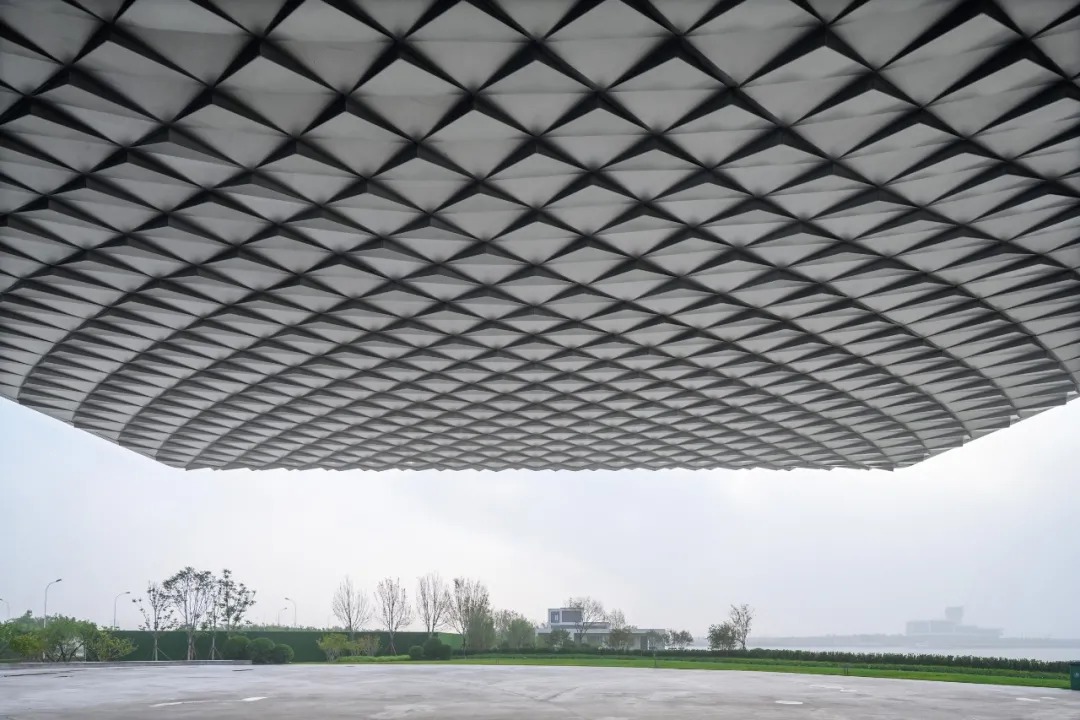

我们以柔克刚的结构逻辑,通过内部的消化转移外部的应力。屋面,我们采用形效效应来完美解决屋面30m大悬挑问题。当曲面的高斯曲率不为0时,曲面不可展,荷载在结构里产生的弯矩通过曲面内的拉压力来抵抗。




楼面的30m悬挑,我们依靠桁架解决了一部分,主要是考虑将建筑结构和室内一体化设计,在楼面前端上翻钢梁参与主结构受力,但藏入室内设计的家具里,这样在实现30米上人楼面的悬挑的同时,最大悬挑处的平台仍然显得十分轻薄且楼面悬挑梁端考虑起拱,抵消自重和部分活载的挠度,同时在上翻梁端部藏入3个减振装置,抑制振动。





楼屋面的钢板均作为结构的一部分参与受力,其薄膜效应加强楼面桁架之间的联系,进一步提高了结构整体刚度。


充分考虑了人体舒适度要求。这样使悬挑的处理十分优雅并不突兀。楼屋面的钢构件在其设计使用期满拆除后,钢构件均可回收重利用,符合绿色建筑概念。





  技术图纸

_

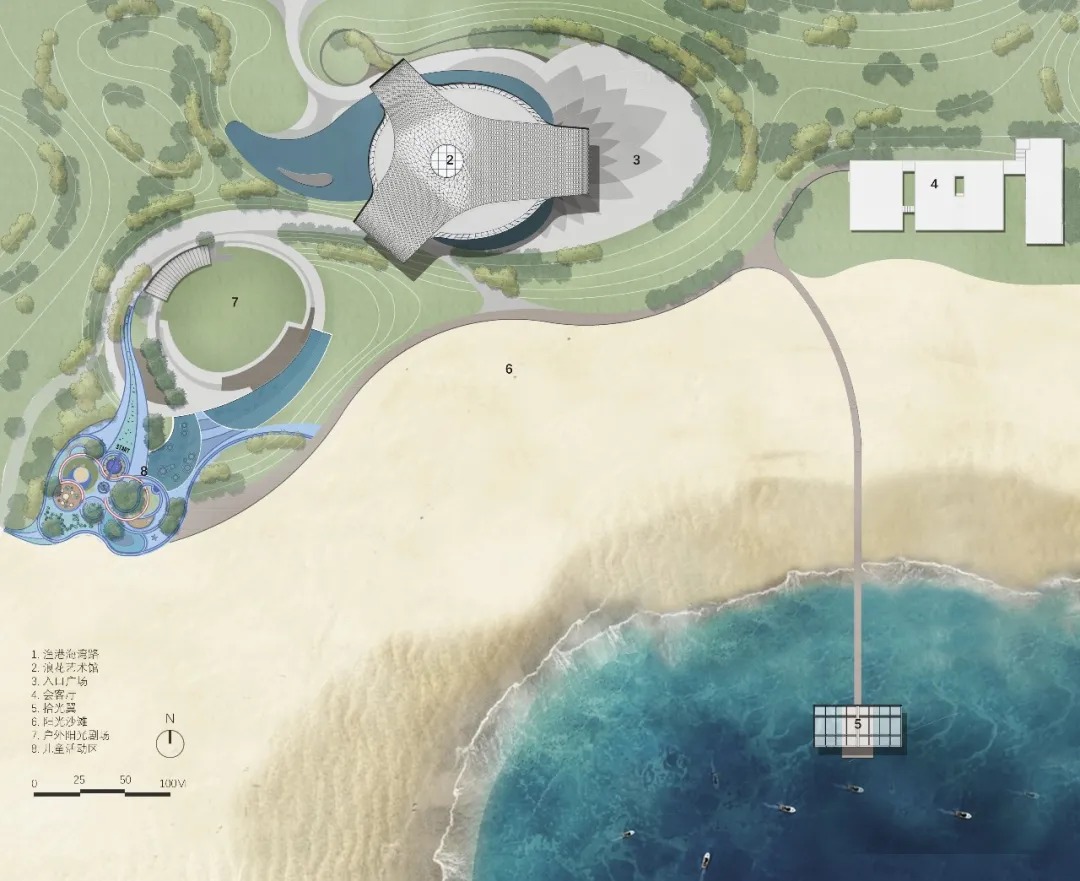

◎总平面图

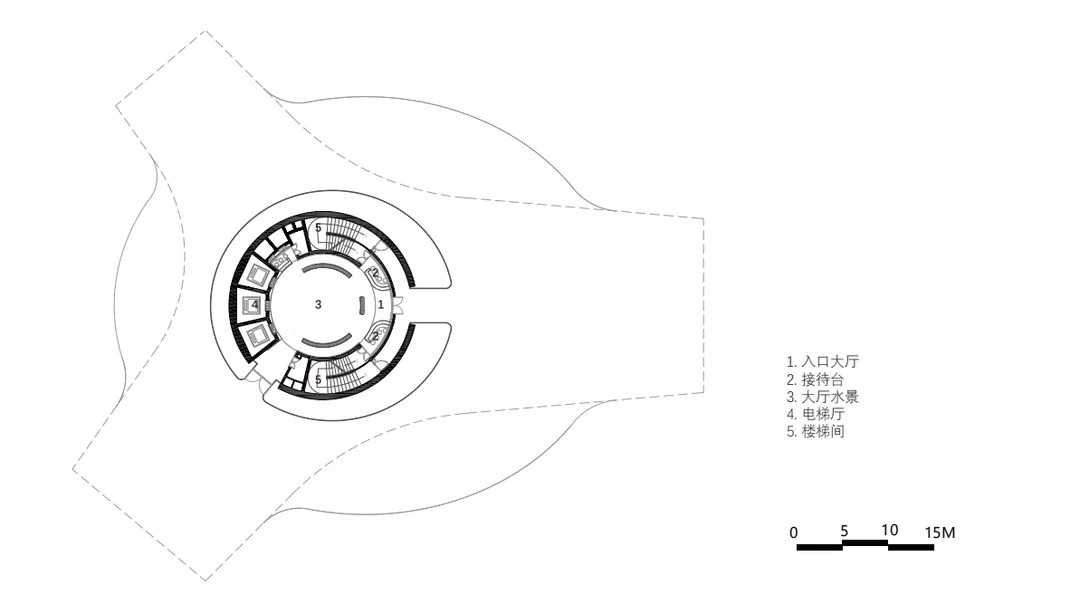

◎一层平面图

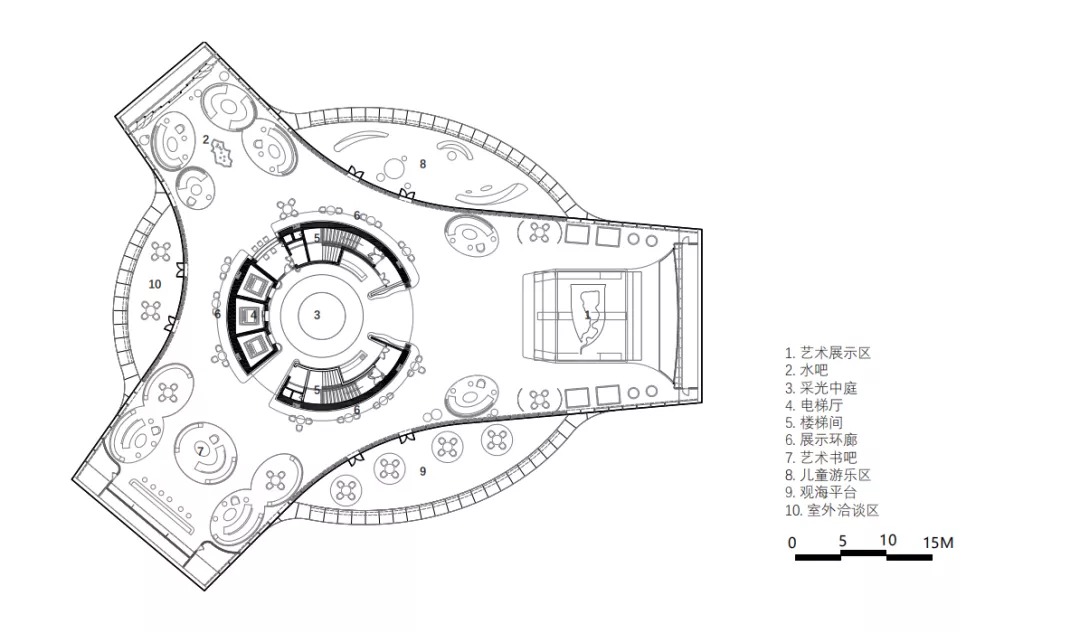

◎二层平面图

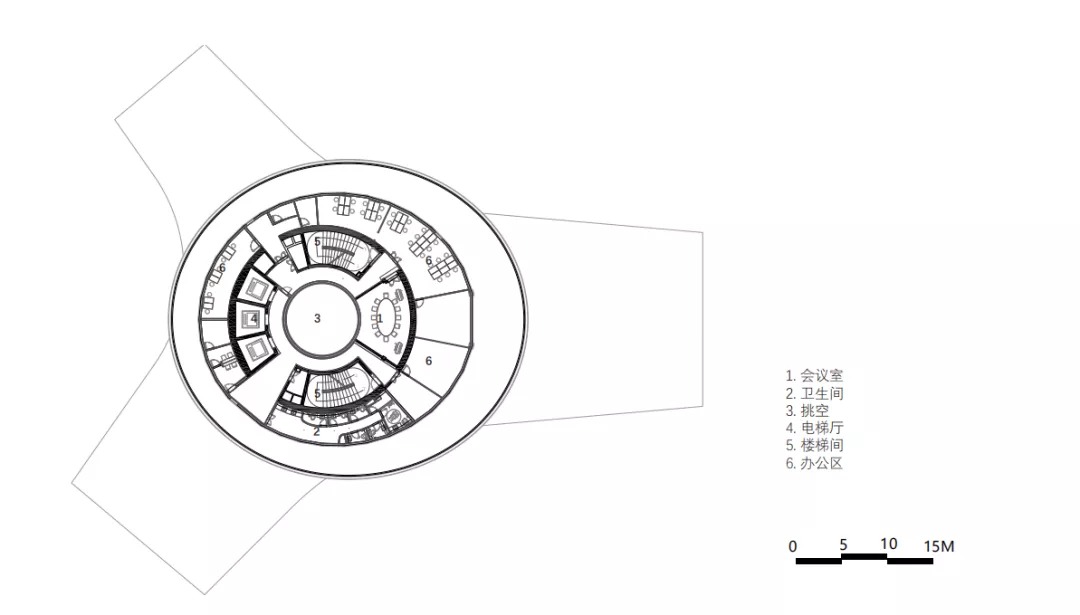

◎三层平面图

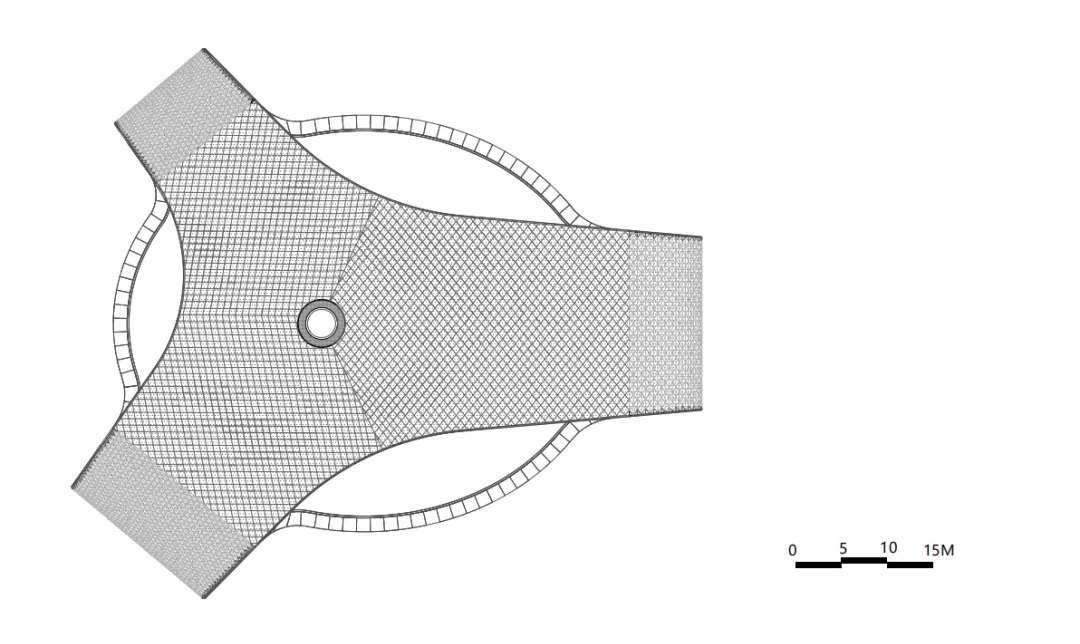

◎屋顶层平面图

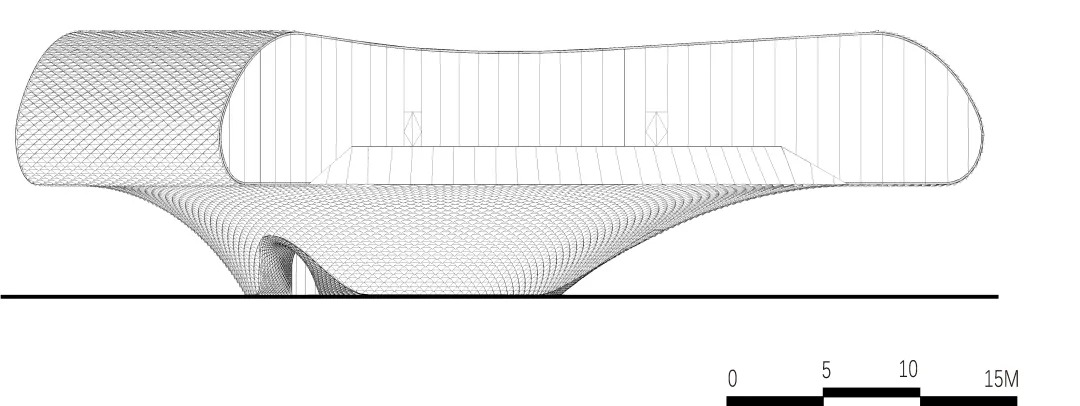

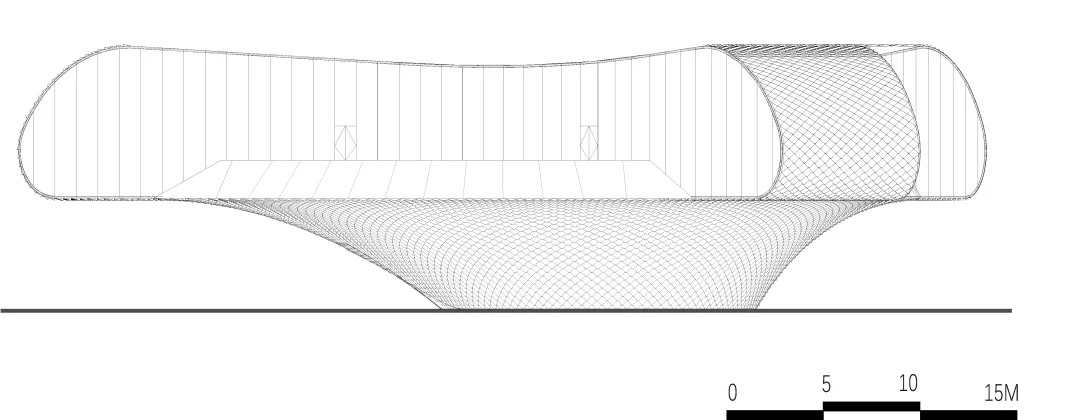

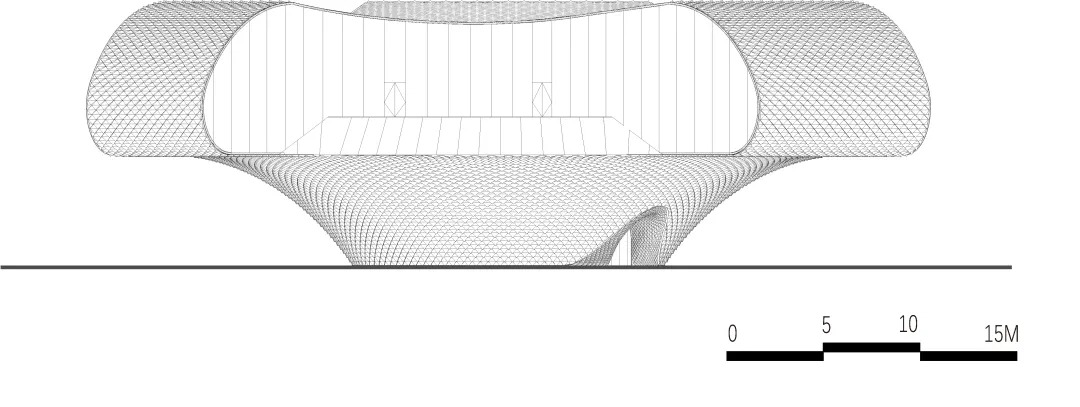

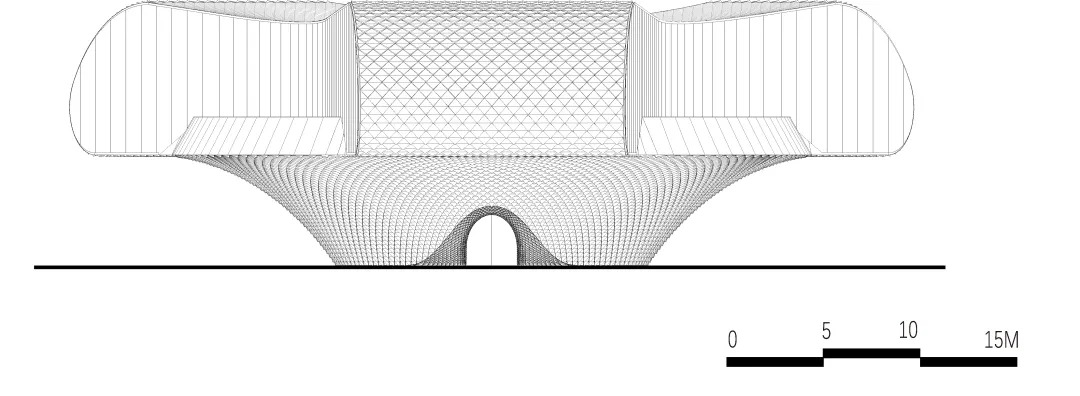

◎东立面图



◎南立面图



◎西立面图



◎北立面图

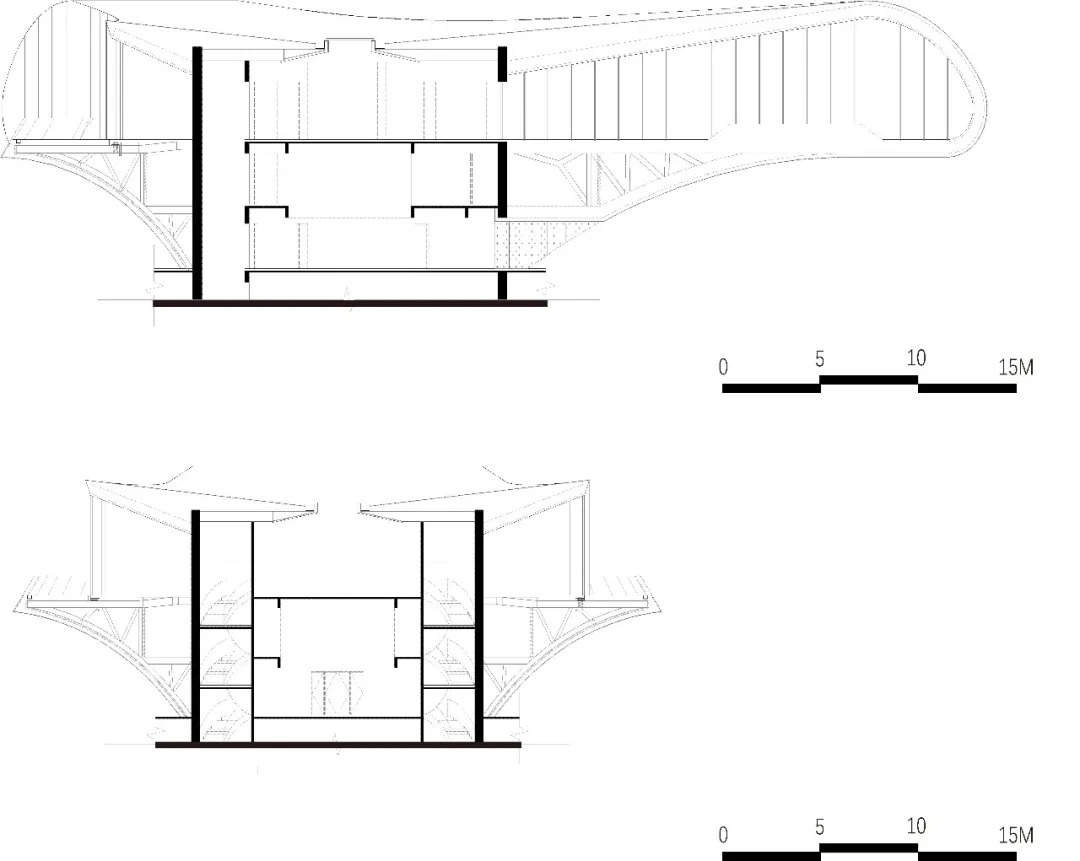

◎剖面图




工程档案


项目名称 | 世茂天津·浪花艺术馆

项目位置 | 天津市滨海新区中心渔港经济区

项目功能 | 艺术展馆

业主单位 | 世茂地产控股

建筑设计 | 北京日清建筑设计有限公司

设计总负责 | 宋照方

艺术馆设计团队 | 北京日清:吴曙光 潘培成 徐涛 张宸得 董梁臣 屠雨萱

规划设计团队| 上海日清:潘小波 吴曙光 任悦 骆佳 刘文峰 冯波 祝天鹏 魏梦柔 杨得贺 沈晨云

景观设计 | 天津东林筑景景观规划设计有限公司

室内设计 | 上海璧煜环境艺术设计事务所

幕墙设计 | 上海恒利益建装潢工程有限公司

结构设计 | 袁鑫工程顾问(上海)事务所

BIM设计 | 北京互联立方技术服务有限公司

施工图设计 | 天津市天友建筑设计股份有限公司

结构主体施工 | 天元建设集团有限公司

幕墙施工 | 北京天成英良石材有限公司

建筑面积 | 3563㎡

景观面积 | 31471㎡

设计周期 | 2020.03-2020.06

竣工时间 | 2020.06

建筑摄影 | 行知影像



特别致谢:世茂集团徐奕先生、华北世茂刘鹏先生


工程档案

项目名称 | 世茂天津·浪花艺术馆

业主单位 | 世茂地产控股

建筑设计 | 北京日清建筑设计有限公司

合作单位 | 天津东林筑景景观规划设计有限公司 上海恒利益建装潢工程有限公司

总建筑师 | 宋照方

设计团队 | 北京日清:吴曙光 潘培成 徐涛 张宸得 董梁臣 屠雨萱 上海日清:潘小波 吴曙光 任悦 骆佳 刘文峰 冯波 祝天鹏 魏梦柔 杨得贺 沈晨云

室内设计 | 上海璧煜环境艺术设计事务所

建筑面积 | 3563㎡

设计时间 | 2020.03-2020.06

竣工时间 | 2020.06

建筑摄影 | 行知影像

工程信息

Engineering information

项目类型:会所

项目名称:世茂天津·浪花艺术馆

业主单位:世茂地产控股

建筑设计:北京日清建筑设计有限公司

合作单位:天津东林筑景景观规划设计有限公司 上海恒利益建装潢工程有限公司

总建筑师:宋照方

设计团队:北京日清:吴曙光 潘培成 徐涛 张宸得 董梁臣 屠雨萱 上海日清:潘小波 吴曙光 任悦 骆佳 刘文峰 冯波 祝天鹏 魏梦柔 杨得贺 沈晨云

室内设计:上海璧煜环境艺术设计事务所

建筑面积:3563㎡

设计时间:2020.03-2020.06

竣工时间:2020.06

建筑摄影:行知影像
